mod. W 99
Portata termica 96,6 kW - Potenza termica utile (50°C-30°C)
100 kW - Efficienza a Pmax (50°C-30°C) 103,5
mod. W 120
Portata termica 113,0 kW - Potenza termica utile (50°C-30°C)
117 kW - Efficienza a Pmax (50°C-30°C) 103,5
mod. W 150
Portata termica 143 kW - Potenza termica utile (50°C-30°C)
148 kW - Efficienza a Pmax (50°C-30°C) 103,5
I generatori FORCE W raggiungono prestazioni tali che
permettono all’utente di accedere a tutti gli incentivi
attualmente previsti (secondo quanto previsto dal
quadro legislativo) per la riqualificazione dei sistemi di
climatizzazione invernale.
mod. W 99
Thermal capacity 96.6 kW
Useful thermal power (50°C-30°C)
100 kW - Efficiency at Pmax (50°C-30°C) 103.5
mod. W 120
Thermal capacity 113.0 kW
Useful thermal power (50°C-30°C)
117 kW - Efficiency at Pmax (50°C-30°C) 103.5
mod. W 150
Thermal capacity 143 kW
Useful thermal power (50°C-30°C)
148 kW - Efficiency at Pmax (50°C-30°C) 103.5
FORCE W generators achieve such performances that
allow the user to access all the incentives currently
available (in accordance with the regulatory framework) for
the upgrade of winter air conditioning systems.
8
F
16
1
3
2
4
10
13
9
M
G
15
12
11
5
6
17
7
14
R

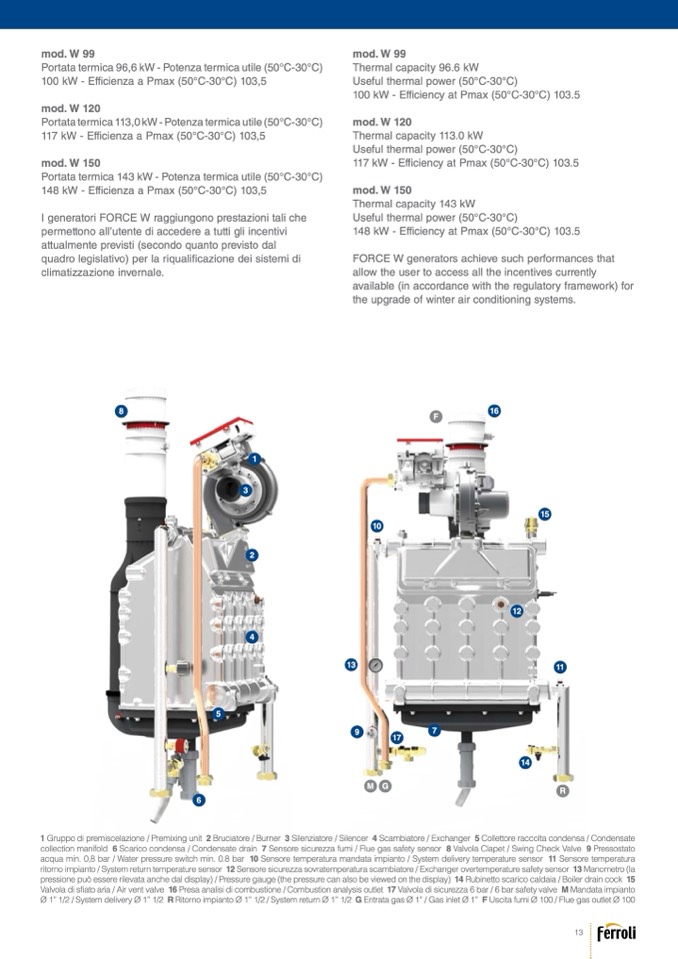

1 Gruppo di premiscelazione / Premixing unit 2 Bruciatore / Burner 3 Silenziatore / Silencer 4 Scambiatore / Exchanger 5 Collettore raccolta condensa / Condensate
collection manifold 6 Scarico condensa / Condensate drain 7 Sensore sicurezza fumi / Flue gas safety sensor 8 Valvola Clapet / Swing Check Valve 9 Pressostato
acqua min. 0,8 bar / Water pressure switch min. 0.8 bar 10 Sensore temperatura mandata impianto / System delivery temperature sensor 11 Sensore temperatura
ritorno impianto / System return temperature sensor 12 Sensore sicurezza sovratemperatura scambiatore / Exchanger overtemperature safety sensor 13 Manometro (la
pressione può essere rilevata anche dal display) / Pressure gauge (the pressure can also be viewed on the display) 14 Rubinetto scarico caldaia / Boiler drain cock 15
Valvola di sfiato aria / Air vent valve 16 Presa analisi di combustione / Combustion analysis outlet 17 Valvola di sicurezza 6 bar / 6 bar safety valve M Mandata impianto
Ø1”1/2/SystemdeliveryØ1”1/2 RRitornoimpiantoØ1”1/2/SystemreturnØ1”1/2 GEntratagasØ1”/GasinletØ1” FUscitafumiØ100/FluegasoutletØ100
13
