CALDAIE A CONDENSAZIONE | CONDENSING BOILER

FORCE W

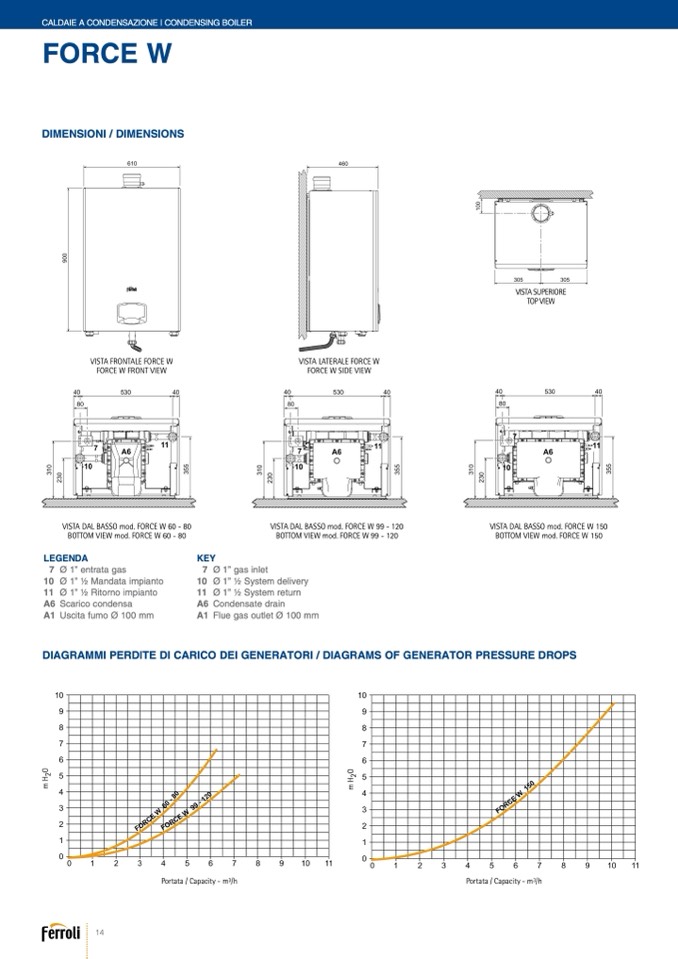

DIMENSIONI / DIMENSIONS

VISTA FRONTALE FORCE W

FORCE W FRONT VIEW

VISTA LATERALE FORCE W

FORCE W SIDE VIEW

VISTA DAL BASSO mod. FORCE W 60 - 80

BOTTOM VIEW mod. FORCE W 60 - 80

LEGENDA

7 Ø 1” entrata gas

10 Ø 1” 1⁄2 Mandata impianto

11 Ø 1” 1⁄2 Ritorno impianto

A6 Scarico condensa

A1 Uscita fumo Ø 100 mm

VISTA DAL BASSO mod. FORCE W 99 - 120

BOTTOM VIEW mod. FORCE W 99 - 120

VISTA DAL BASSO mod. FORCE W 150

BOTTOM VIEW mod. FORCE W 150

KEY

7 Ø 1” gas inlet

10 Ø 1” 1⁄2 System delivery

11 Ø 1” 1⁄2 System return

A6 Condensate drain

A1 Flue gas outlet Ø 100 mm

DIAGRAMMI PERDITE DI CARICO DEI GENERATORI / DIAGRAMS OF GENERATOR PRESSURE DROPS

14

Portata / Capacity - m3/h

Portata / Capacity - m3/h

VISTA SUPERIORE

TOP VIEW

m

H

2

O

m

H

2

O
