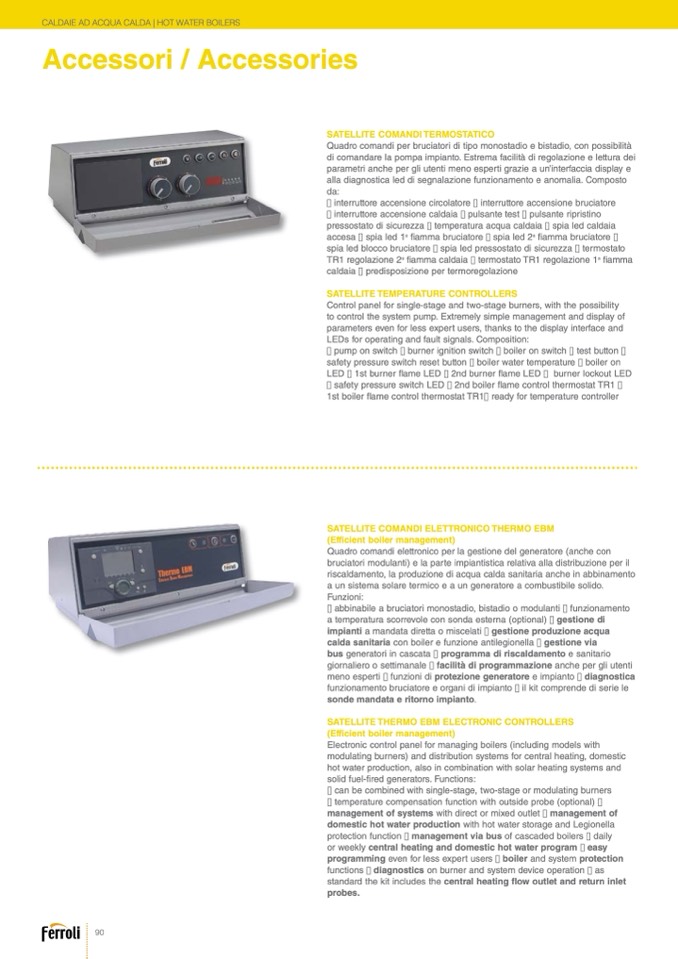

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

Accessori / Accessories

SATELLITE COMANDI TERMOSTATICO

Quadro comandi per bruciatori di tipo monostadio e bistadio, con possibilità

di comandare la pompa impianto. Estrema facilità di regolazione e lettura dei

parametri anche per gli utenti meno esperti grazie a un’interfaccia display e

alla diagnostica led di segnalazione funzionamento e anomalia. Composto

da:

n interruttore accensione circolatore n interruttore accensione bruciatore

n interruttore accensione caldaia n pulsante test n pulsante ripristino

pressostato di sicurezza n temperatura acqua caldaia n spia led caldaia

accesa n spia led 1

a

fiamma bruciatore n spia led 2

a

fiamma bruciatore n

spia led blocco bruciatore n spia led pressostato di sicurezza n termostato

TR1 regolazione 2

a

fiamma caldaia n termostato TR1 regolazione 1

a

fiamma

caldaia n predisposizione per termoregolazione

SATELLITE TEMPERATURE CONTROLLERS

Control panel for single-stage and two-stage burners, with the possibility

to control the system pump. Extremely simple management and display of

parameters even for less expert users, thanks to the display interface and

LEDs for operating and fault signals. Composition:

n pump on switch n burner ignition switch n boiler on switch n test button n

safety pressure switch reset button n boiler water temperature n boiler on

LED n 1st burner flame LED n 2nd burner flame LED n burner lockout LED

n safety pressure switch LED n 2nd boiler flame control thermostat TR1 n

1st boiler flame control thermostat TR1n ready for temperature controller

SATELLITE COMANDI ELETTRONICO THERMO EBM

(Efficient boiler management)

Quadro comandi elettronico per la gestione del generatore (anche con

bruciatori modulanti) e la parte impiantistica relativa alla distribuzione per il

riscaldamento, la produzione di acqua calda sanitaria anche in abbinamento

a un sistema solare termico e a un generatore a combustibile solido.

Funzioni:

n abbinabile a bruciatori monostadio, bistadio o modulanti n funzionamento

a temperatura scorrevole con sonda esterna (optional) n gestione di

impianti a mandata diretta o miscelati n gestione produzione acqua

calda sanitaria con boiler e funzione antilegionella n gestione via

bus generatori in cascata n programma di riscaldamento e sanitario

giornaliero o settimanale n facilità di programmazione anche per gli utenti

meno esperti n funzioni di protezione generatore e impianto n diagnostica

funzionamento bruciatore e organi di impianto n il kit comprende di serie le

sonde mandata e ritorno impianto.

SATELLITE THERMO EBM ELECTRONIC CONTROLLERS

(Efficient boiler management)

Electronic control panel for managing boilers (including models with

modulating burners) and distribution systems for central heating, domestic

hot water production, also in combination with solar heating systems and

solid fuel-fired generators. Functions:

n can be combined with single-stage, two-stage or modulating burners

n temperature compensation function with outside probe (optional) n

management of systems with direct or mixed outlet n management of

domestic hot water production with hot water storage and Legionella

protection function n management via bus of cascaded boilers n daily

or weekly central heating and domestic hot water program n easy

programming even for less expert users n boiler and system protection

functions n diagnostics on burner and system device operation n as

standard the kit includes the central heating flow outlet and return inlet

probes.
