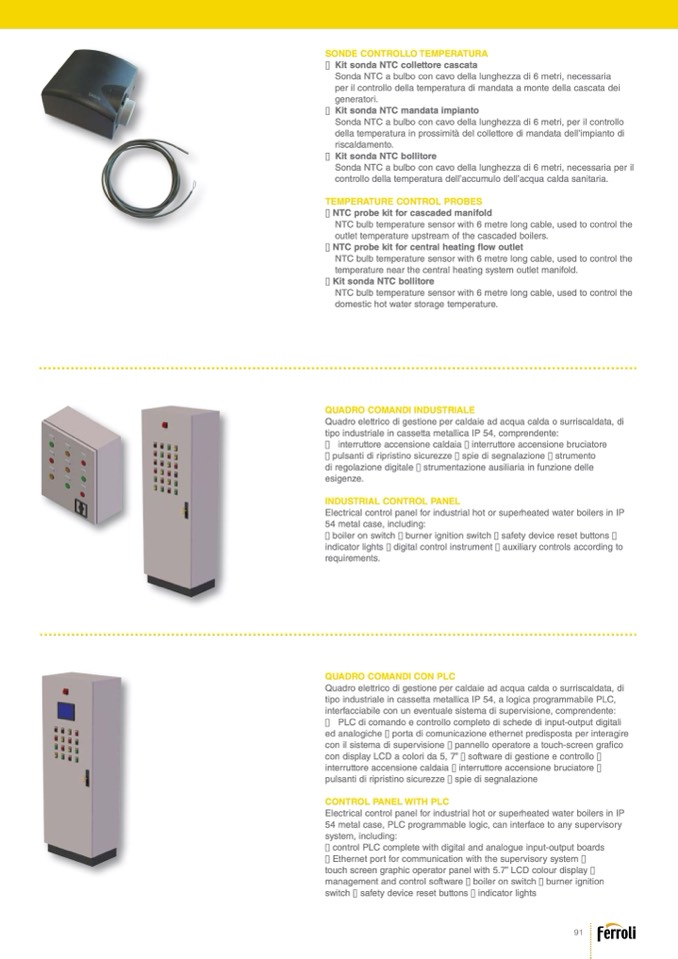

SONDE CONTROLLO TEMPERATURA

n Kit sonda NTC collettore cascata

Sonda NTC a bulbo con cavo della lunghezza di 6 metri, necessaria

per il controllo della temperatura di mandata a monte della cascata dei

generatori.

n Kit sonda NTC mandata impianto

Sonda NTC a bulbo con cavo della lunghezza di 6 metri, per il controllo

della temperatura in prossimità del collettore di mandata dell’impianto di

riscaldamento.

n Kit sonda NTC bollitore

Sonda NTC a bulbo con cavo della lunghezza di 6 metri, necessaria per il

controllo della temperatura dell’accumulo dell’acqua calda sanitaria.

TEMPERATURE CONTROL PROBES

n NTC probe kit for cascaded manifold

NTC bulb temperature sensor with 6 metre long cable, used to control the

outlet temperature upstream of the cascaded boilers.

n NTC probe kit for central heating flow outlet

NTC bulb temperature sensor with 6 metre long cable, used to control the

temperature near the central heating system outlet manifold.

n Kit sonda NTC bollitore

NTC bulb temperature sensor with 6 metre long cable, used to control the

domestic hot water storage temperature.

QUADRO COMANDI INDUSTRIALE

Quadro elettrico di gestione per caldaie ad acqua calda o surriscaldata, di

tipo industriale in cassetta metallica IP 54, comprendente:

n interruttore accensione caldaia n interruttore accensione bruciatore

n pulsanti di ripristino sicurezze n spie di segnalazione n strumento

di regolazione digitale n strumentazione ausiliaria in funzione delle

esigenze.

INDUSTRIAL CONTROL PANEL

Electrical control panel for industrial hot or superheated water boilers in IP

54 metal case, including:

n boiler on switch n burner ignition switch n safety device reset buttons n

indicator lights n digital control instrument n auxiliary controls according to

requirements.

QUADRO COMANDI CON PLC

Quadro elettrico di gestione per caldaie ad acqua calda o surriscaldata, di

tipo industriale in cassetta metallica IP 54, a logica programmabile PLC,

interfacciabile con un eventuale sistema di supervisione, comprendente:

n PLC di comando e controllo completo di schede di input-output digitali

ed analogiche n porta di comunicazione ethernet predisposta per interagire

con il sistema di supervisione n pannello operatore a touch-screen grafico

con display LCD a colori da 5, 7” n software di gestione e controllo n

interruttore accensione caldaia n interruttore accensione bruciatore n

pulsanti di ripristino sicurezze n spie di segnalazione

CONTROL PANEL WITH PLC

Electrical control panel for industrial hot or superheated water boilers in IP

54 metal case, PLC programmable logic, can interface to any supervisory

system, including:

n control PLC complete with digital and analogue input-output boards

n Ethernet port for communication with the supervisory system n

touch screen graphic operator panel with 5.7” LCD colour display n

management and control software n boiler on switch n burner ignition

switch n safety device reset buttons n indicator lights

91
