Codice
542870
1 1/2” M x 1 1/4” F
542880
1 1/2” M x 1 1/2” F
Funzione
Taratura
98 °C
99 °C
Codice
543513
543503
Funzione
3/4” F
3/4” F
La valvola di scarico termico scarica
l’acqua dell’impianto al raggiungimento
della temperatura di taratura. Dotata di
azione positiva. Utilizzabile con generatori
a combustibile solido non polverizzato a
vaso aperto e vaso chiuso secondo la
normativa vigente.
La valvola di scarico di sicurezza
termico limita la temperatura
dell’acqua nei generatori a
combustibile solido provvisti
di bollitore incorporato o di
scambiatore di emergenza (per
raffreddamento immediato).
Al
raggiungimento
della
temperatura di taratura la valvola
apre il passaggio all’acqua di
rete attraverso lo scambiatore di
emergenza o il bollitore incorporato
in modo da prelevare il calore in
eccesso ed abbassare quindi la
temperatura dell’acqua di impianto
contenuta nell’intercapedine del
generatore.
Riferimenti normativi
Il suo utilizzo
è previsto dalla normativa INAIL (Ex ISPESL), Raccolta R
Ed. 2009, capitolo R.3.C., punto 2.1, lettera i2; punto 3.1, lettera i;
punto 3.3. La valvola è conforme alla EN 14597, pu
ò essere abbinata
a generatori a combustibile solido di potenza inferiore a 100 kW,
utilizzati secondo le disposizioni impiantistiche delle norme EN 12828,
UNI 10412-2 e EN 303-5.
542
depl. 01001

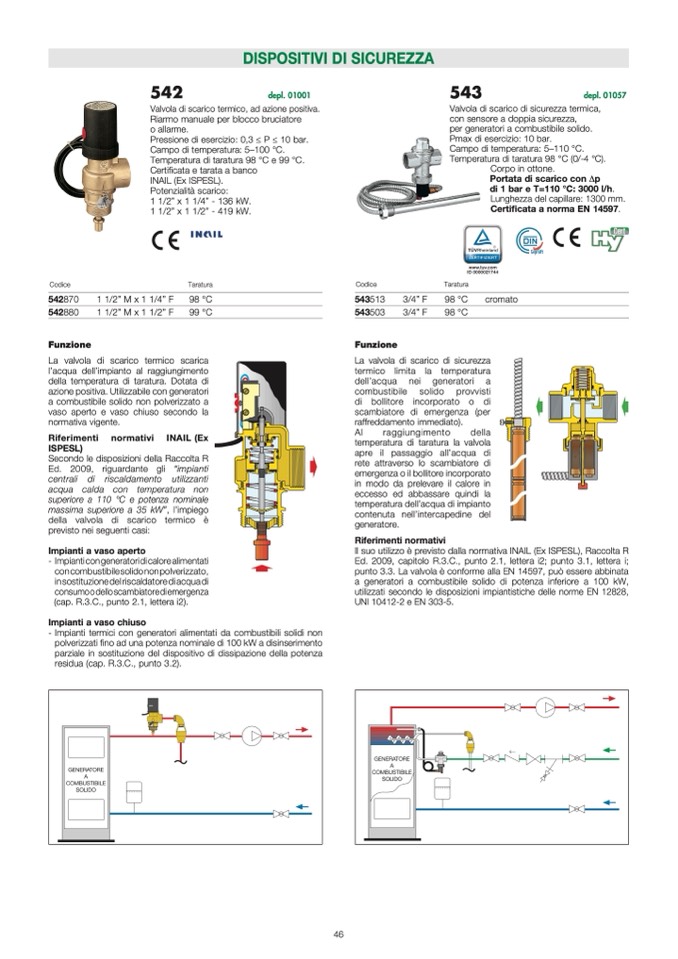

Valvola di scarico termico, ad azione positiva.
Riarmo manuale per blocco bruciatore
o allarme.
Pressione di esercizio: 0,3 ≤ P ≤ 10 bar.
Campo di temperatura: 5–100 °C.
Temperatura di taratura 98 °C e 99 °C.
Certificata e tarata a banco
INAIL (Ex ISPESL).
Potenzialità scarico:
1 1/2” x 1 1/4” - 136 kW.
1 1/2” x 1 1/2” - 419 kW.
543
depl. 01057
Valvola di scarico di sicurezza termica,
con sensore a doppia sicurezza,
per generatori a combustibile solido.
Pmax di esercizio: 10 bar.
Campo di temperatura: 5–110 °C.
Temperatura di taratura 98 °C (0/-4 °C).
Corpo in ottone.
Portata di scarico con Δp
di 1 bar e T=110 °C: 3000 l/h.
Lunghezza del capillare: 1300 mm.
Certificata a norma EN 14597.
www.tuv.com
ID 0000021744
Taratura
98 °C
cromato
98 °C
Riferimenti normativi
ISPESL)
Secondo le disposizioni della Raccolta R
Ed. 2009, riguardante gli “impianti
centrali di riscaldamento utilizzanti
acqua calda con temperatura non
superiore a 110 °C e potenza nominale
massima superiore a 35 kW”, l’impiego
della valvola di scarico termico
è
previsto nei seguenti casi:
Impianti a vaso aperto
- Impianti con generatori di calore alimentati
con combustibile solido non polverizzato,
in sostituzione del riscaldatore di acqua di
consumo o dello scambiatore di emergenza
(cap. R.3.C., punto 2.1, lettera i2).
Impianti a vaso chiuso
- Impianti termici con generatori alimentati da combustibili solidi non
polverizzati
fino ad una potenza nominale di 100 kW a disinserimento
parziale in sostituzione del dispositivo di dissipazione della potenza
residua (cap. R.3.C., punto 3.2).
INAIL (Ex
DISPOSITIVI DI SICUREZZA
46
