Codice
544400
Funzione
1/2” F
Taratura
100 °C
Codice
544501
3/4”
Funzione
Al raggiungimento della temperatura
di taratura, la valvola di scarico
termico scarica l’acqua dell’impianto
con generatore a combustibile solido.
Il dispositivo integra in un unico
blocco una valvola di scarico termico
con sensore a distanza a sicurezza
positiva e una valvola di carico. Lo
scarico di acqua consente di limitare
la temperatura dell’acqua di impianto,
mentre la luce di carico consente il
reintegro della portata scaricata.
Riferimenti normativi
Utilizzata nei generatori privi di
scambiatore di emergenza e per
potenze < 35 kW (Italia).
Il dispositivo integra in un unico
blocco una valvola di scarico termico
e una valvola di carico che operano
simultaneamente tramite un sensore
integrato nel corpo valvola. Al
raggiungimento del valore di taratura,
la valvola apre la luce di scarico
per eliminare il calore in eccesso e,
contemporaneamente, la luce di carico
per reintegrare la portata di acqua
dell’impianto scaricata.
Riferimenti normativi
Utilizzata nei generatori privi di
scambiatore di emergenza e per
potenze < 35 kW (Italia).
Codice
529050
529151
Codice
529150
Regolatore di tiraggio,
attacco filettato maschio.
Campo di regolazione: 30–90 °C.
Certi
ficata a norma EN 14597.
L pozzetto
(mm)
3/4” M ISO 7/1
58
3/4” M ISO 7/1
78
L pozzetto
(mm)
3/4” M ISO 7/1
58
544
depl. 01058

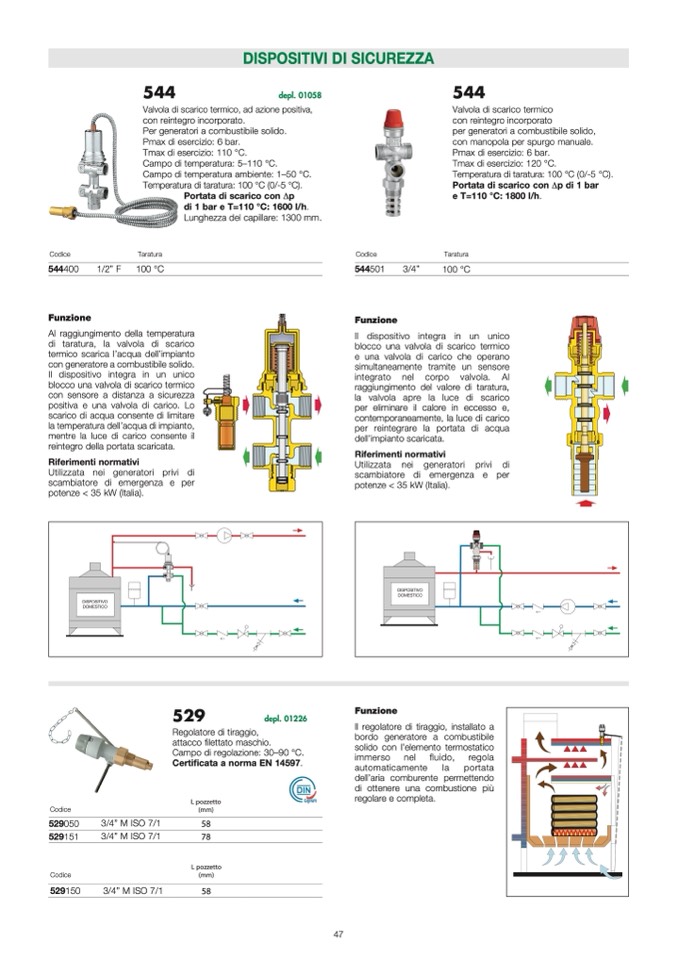

Valvola di scarico termico, ad azione positiva,
con reintegro incorporato.
Per generatori a combustibile solido.
Pmax di esercizio: 6 bar.
Tmax di esercizio: 110 °C.
Campo di temperatura: 5–110 °C.
Campo di temperatura ambiente: 1–50 °C.
Temperatura di taratura: 100 °C (0/-5 °C).
544
Valvola di scarico termico
con reintegro incorporato
per generatori a combustibile solido,
con manopola per spurgo manuale.
Pmax di esercizio: 6 bar.
Tmax di esercizio: 120 °C.
Temperatura di taratura: 100 °C (0/-5 °C).
Portata di scarico con Δp di 1 bar
e T=110 °C: 1800 l/h.
Taratura
100 °C
529
depl. 01226
Funzione
Il regolatore di tiraggio, installato a
bordo generatore a combustibile
solido con l’elemento termostatico
immerso nel fluido, regola
automaticamente
la
portata
dell’aria comburente permettendo
di ottenere una combustione più
regolare e completa.
DISPOSITIVI DI SICUREZZA
Portata di scarico con Δp
di 1 bar e T=110 °C: 1600 l/h.
Lunghezza del capillare: 1300 mm.
47
