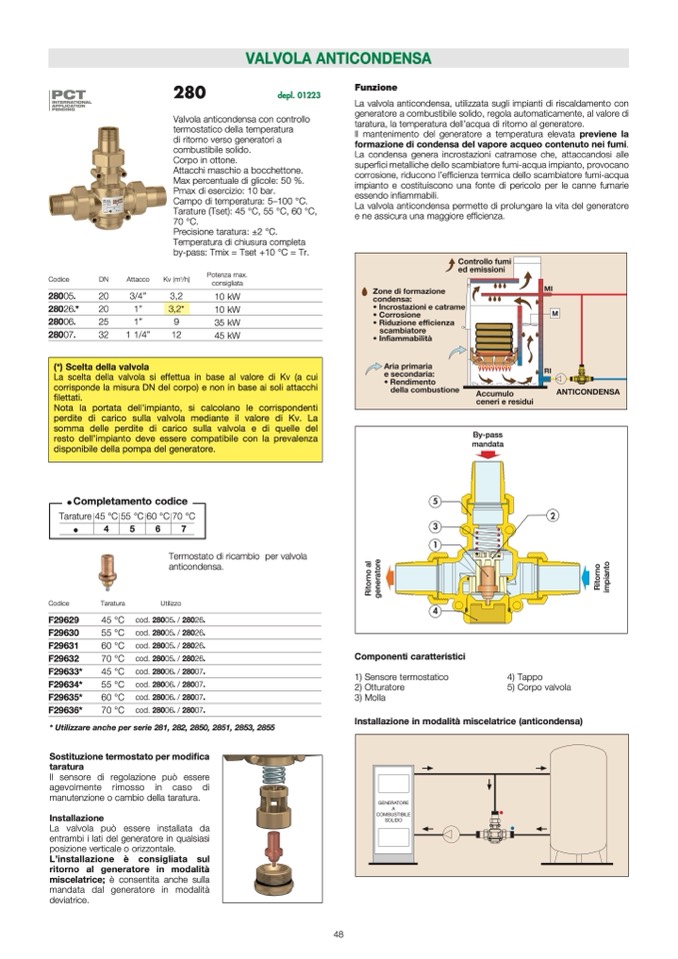

VALVOLA ANTICONDENSA
280
depl. 01223
Valvola anticondensa con controllo
termostatico della temperatura
di ritorno verso generatori a
combustibile solido.
Corpo in ottone.
Attacchi maschio a bocchettone.
Max percentuale di glicole: 50 %.
Pmax di esercizio: 10 bar.
Campo di temperatura: 5–100 °C.
Tarature (Tset): 45 °C, 55 °C, 60 °C,
70 °C.
Precisione taratura: ±2 °C.
Temperatura di chiusura completa
by-pass: Tmix = Tset +10 °C = Tr.
Funzione
La valvola anticondensa, utilizzata sugli impianti di riscaldamento con
generatore a combustibile solido, regola automaticamente, al valore di
taratura, la temperatura dell’acqua di ritorno al generatore.
Il mantenimento del generatore a temperatura elevata previene la
formazione di condensa del vapore acqueo contenuto nei fumi.
La condensa genera incrostazioni catramose che, attaccandosi alle
super
fici metalliche dello scambiatore fumi-acqua impianto, provocano
corrosione, riducono l’ef
ficienza termica dello scambiatore fumi-acqua
impianto e costituiscono una fonte di pericolo per le canne fumarie
essendo in
fiammabili.
La valvola anticondensa permette di prolungare la vita del generatore
e ne assicura una maggiore ef
ficienza.
Codice
DN
28005
l
20
28026
l
*
20
28006
l
25
28007
l
32
Attacco
3/4”
1”
1”
1 1/4”
Kv (m
3
/h)
3,2
3,2*
9
12
Potenza max.
consigliata
10 kW
10 kW
35 kW
45 kW
(*) Scelta della valvola
La scelta della valvola si effettua in base al valore di Kv (a cui
corrisponde la misura DN del corpo) e non in base ai soli attacchi
filettati.
Nota la portata dell’impianto, si calcolano le corrispondenti
perdite di carico sulla valvola mediante il valore di Kv. La
somma delle perdite di carico sulla valvola e di quelle del
resto dell’impianto deve essere compatibile con la prevalenza
disponibile della pompa del generatore.
By-pass
mandata
R
i
t
o
r
n
o
a
l
g
e
n
e
r
a
t
o
r
e
R
i
t
o
r
n
o
i
m
p
i
a
n
t
o
l
Completamento codice
Tarature 45 °C 55 °C 60 °C 70 °C
l
4
5
6
7
Termostato di ricambio per valvola
Codice
Taratura
F29629
45 °C
F29630
55 °C
F29631
60 °C
F29632
70 °C
F29633*
45 °C
F29634*
55 °C
F29635*
60 °C
F29636*
70 °C
anticondensa.
Utilizzo
cod. 28005
l
cod. 28005
l
cod. 28005
l
cod. 28005
l
cod. 28006
l
cod. 28006
cod. 28006
l
cod. 28006
l
/ 28026
l
/ 28026
l
/ 28026
l
/ 28026
l
/ 28007
l
Componenti caratteristici
1) Sensore termostatico
2) Otturatore
3) Molla
4) Tappo
5) Corpo valvola
l
/ 28007
l
/ 28007
l
/ 28007
l
* Utilizzare anche per serie 281, 282, 2850, 2851, 2853, 2855
Installazione in modalit
à miscelatrice (anticondensa)
Sostituzione termostato per modi
fica
taratura
Il sensore di regolazione può essere
agevolmente rimosso in caso di
manutenzione o cambio della taratura.
Installazione
La valvola pu
ò essere installata da
entrambi i lati del generatore in qualsiasi
posizione verticale o orizzontale.
L’installazione è consigliata sul
ritorno al generatore in modalità
miscelatrice;
è consentita anche sulla
mandata dal generatore in modalità
deviatrice.
