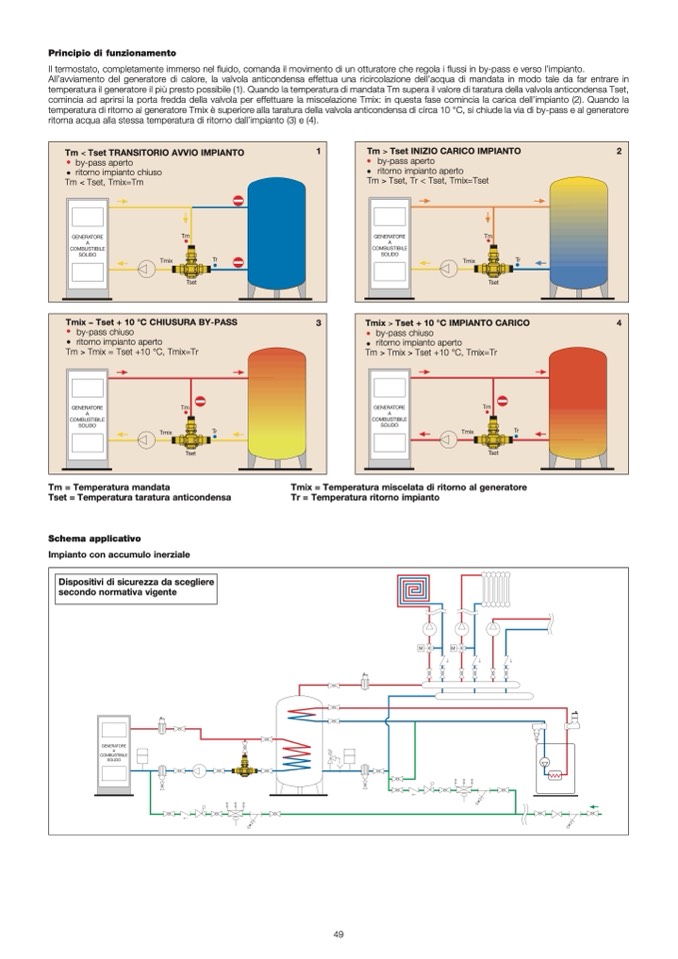

Principio di funzionamento

Il termostato, completamente immerso nel

fluido, comanda il movimento di un otturatore che regola i flussi in by-pass e verso l’impianto.

All’avviamento del generatore di calore, la valvola anticondensa effettua una ricircolazione dell’acqua di mandata in modo tale da far entrare in

temperatura il generatore il più presto possibile (1). Quando la temperatura di mandata Tm supera il valore di taratura della valvola anticondensa Tset,

comincia ad aprirsi la porta fredda della valvola per effettuare la miscelazione Tmix: in questa fase comincia la carica dell’impianto (2). Quando la

temperatura di ritorno al generatore Tmix è superiore alla taratura della valvola anticondensa di circa 10 °C, si chiude la via di by-pass e al generatore

ritorna acqua alla stessa temperatura di ritorno dall’impianto (3) e (4).

Tm < Tset TRANSITORIO AVVIO IMPIANTO

by-pass aperto

ritorno impianto chiuso

Tm < Tset, Tmix=Tm

Tmix = Tset + 10 °C CHIUSURA BY-PASS

by-pass chiuso

ritorno impianto aperto

Tm > Tmix = Tset +10 °C, Tmix=Tr

Tm = Temperatura mandata

Tset = Temperatura taratura anticondensa

Schema applicativo

Impianto con accumulo inerziale

Dispositivi di sicurezza da scegliere

secondo normativa vigente

1

Tm > Tset INIZIO CARICO IMPIANTO

2

by-pass aperto

ritorno impianto aperto

Tm > Tset, Tr < Tset, Tmix=Tset

Tmix > Tset + 10 °C IMPIANTO CARICO

4

by-pass chiuso

ritorno impianto aperto

Tm > Tmix > Tset +10 °C, Tmix=Tr

3

Tmix = Temperatura miscelata di ritorno al generatore

Tr = Temperatura ritorno impianto
