Codice
DN
28106
l
WYP 25
28107
l
Attacco
1” F
1 1/4” F
Pompa
WILO PARA MS/7
WILO PARA MS/7
La fusione monoblocco in ottone ad ingombro limitato, che alloggia la
pompa ed i componenti funzionali, consente l’installazione immediata
del dispositivo, indipendentemente sulla destra o sulla sinistra del
generatore a combustibile solido, rispettandone i sensi di
flusso
indicati. I termometri possono essere sfilati dagli occhielli e reinseriti in
analoga posizione nella parte posteriore del gruppo.
Valvola anticondensa
Il dispositivo incorpora un sensore termostatico per il controllo della
temperatura dell’acqua di ritorno al generatore a combustibile solido
in modo da prevenire fenomeni di condensa. Il sensore è stato
appositamente realizzato per poter essere rimosso dal corpo valvola
per manutenzione o sostituzione in caso di necessit
à.
Valvola di circolazione naturale a clapet
Il dispositivo a clapet ha la funzione di assicurare
la circolazione naturale del fluido in caso di arresto
della pompa per mancanza di corrente elettrica.
Quando la pompa è attiva, la spinta del
fluido
mantiene chiusa la valvola, costringendo
l’acqua ad effettuare il percorso attraverso la
valvola termostatica anticondensa. In caso di
arresto della pompa, quando l’acqua si trova
nel generatore ad elevata temperatura, si instaura una circolazione
naturale dell’acqua by-passando la valvola anticondensa, evitando
cos
ì che la temperatura nel generatore possa raggiungere elevati
livelli di pericolosità. Il gruppo viene fornito con valvola di circolazione
naturale bloccata. Per attivare la funzione togliere la vite di blocco.
WYP 25
Scelta del gruppo

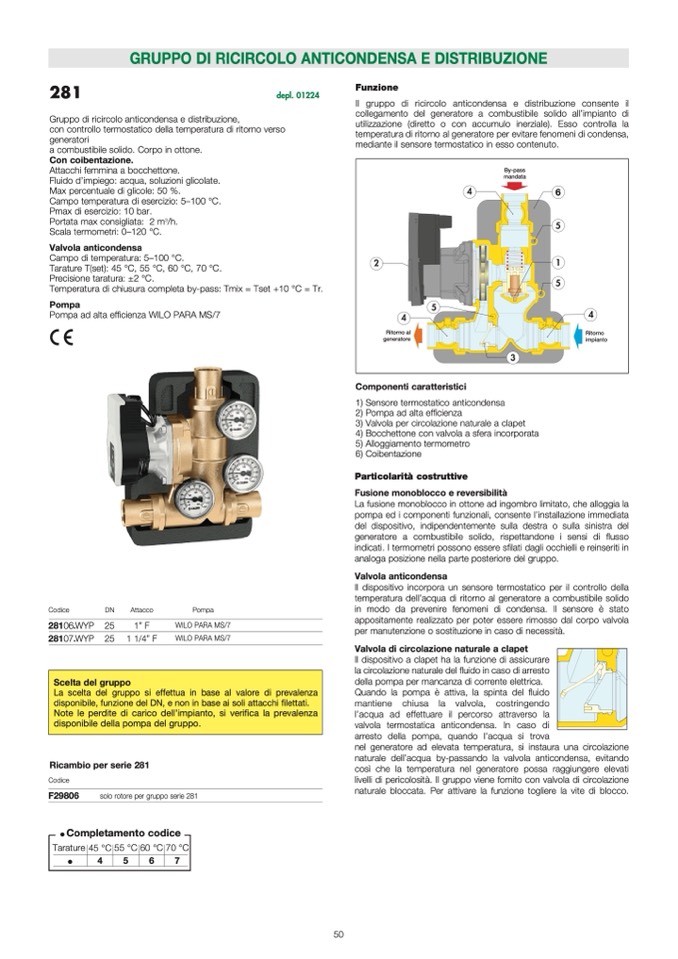

GRUPPO DI RICIRCOLO ANTICONDENSA E DISTRIBUZIONE
281
depl. 01224
Gruppo di ricircolo anticondensa e distribuzione,
con controllo termostatico della temperatura di ritorno verso
generatori
a combustibile solido. Corpo in ottone.
Con coibentazione.
Attacchi femmina a bocchettone.
Fluido d’impiego: acqua, soluzioni glicolate.
Max percentuale di glicole: 50 %.
Campo temperatura di esercizio: 5–100 °C.
Pmax di esercizio: 10 bar.
Portata max consigliata: 2 m
3
/h.
Scala termometri: 0–120 °C.
Valvola anticondensa
Campo di temperatura: 5–100 °C.
Tarature T(set): 45 °C, 55 °C, 60 °C, 70 °C.
Precisione taratura: ±2 °C.
Temperatura di chiusura completa by-pass: Tmix = Tset +10 °C = Tr.
Pompa
Pompa ad alta ef
ficienza WILO PARA MS/7
Funzione
Il gruppo di ricircolo anticondensa e distribuzione consente il
collegamento del generatore a combustibile solido all’impianto di
utilizzazione (diretto o con accumulo inerziale). Esso controlla la
temperatura di ritorno al generatore per evitare fenomeni di condensa,
mediante il sensore termostatico in esso contenuto.
La scelta del gruppo si effettua in base al valore di prevalenza
disponibile, funzione del DN, e non in base ai soli attacchi
filettati.
Note le perdite di carico dell’impianto, si veri
fica la prevalenza
disponibile della pompa del gruppo.
Ricambio per serie 281
Codice
F29806
solo rotore per gruppo serie 281
l
Completamento codice
Tarature 45 °C 55 °C 60 °C 70 °C
l
4
5
6
7
50
Ritorno al
generatore
Ritorno al
generatore
Componenti caratteristici
6
1) Sensore termostatico anticondensa
2) Pompa ad alta efficienza
3) Valvola per circolazione naturale a clapet
4) Bocchettone con valvola a sfera incorporata
5) Alloggiamento termometro
6) Coibentazione
Particolarit
à costruttive
Fusione monoblocco e reversibilit
à
By-pass
mandata
Ritorno
impianto
