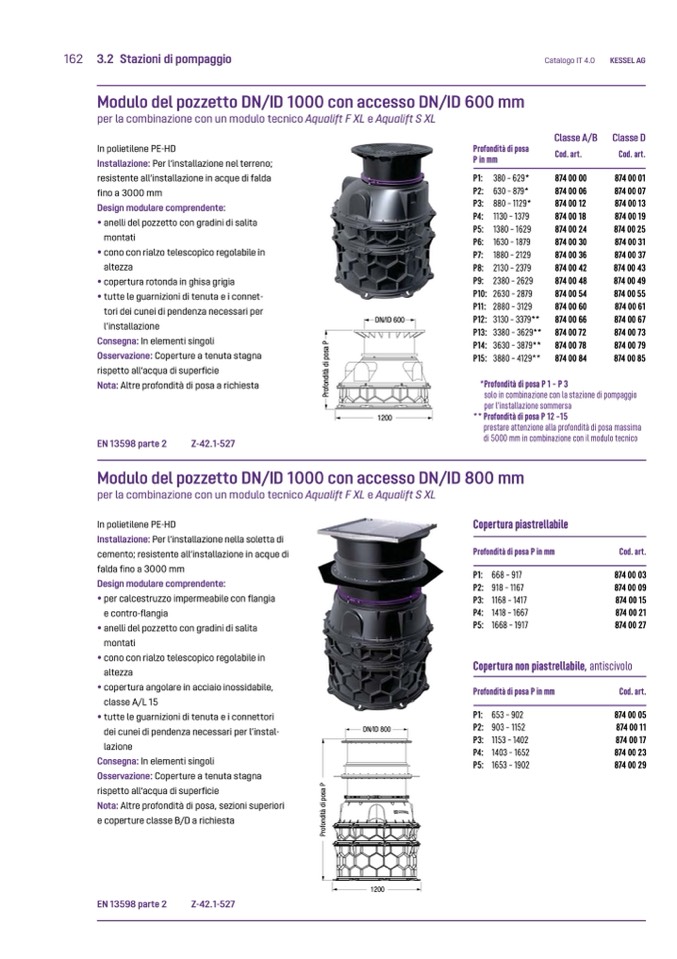

162 3.2 Stazioni di pompaggio
Modulo del pozzetto DN/ID 1000 con accesso DN/ID 600 mm
Catalogo IT 4.0
Classe A/B
Cod. art.
874 00 00
874 00 06
874 00 12
874 00 18
874 00 24
874 00 30
874 00 36
874 00 42
874 00 48
874 00 54
874 00 60
874 00 66
874 00 72
874 00 78
874 00 84
KESSEL AG
Classe D
Cod. art.
874 00 01
874 00 07
874 00 13
874 00 19
874 00 25
874 00 31
874 00 37
874 00 43
874 00 49
874 00 55
874 00 61
874 00 67
874 00 73
874 00 79
874 00 85
per la combinazione con un modulo tecnico Aqualift F XL e Aqualift S XL
In polietilene PE-HD
Profondità di posa
Pinmm
P1: 380 – 629*
P2: 630 – 879*
P3: 880 – 1129*
P4: 1130 – 1379
P5: 1380 – 1629
P6: 1630 – 1879
P7: 1880 – 2129
P8: 2130 – 2379
P9: 2380 – 2629
P10: 2630 – 2879
P11: 2880 – 3129
P12: 3130 – 3379**
P13: 3380 – 3629**
P14: 3630 – 3879**
P15: 3880 – 4129**
Installazione: Per l‘installazione nel terreno;
resistente all‘installazione in acque di falda
fino a 3000 mm
Design modulare comprendente:
• anelli del pozzetto con gradini di salita
montati
• cono con rialzo telescopico regolabile in
altezza
• copertura rotonda in ghisa grigia
• tutte le guarnizioni di tenuta e i connet-
tori dei cunei di pendenza necessari per
l’installazione
Consegna: In elementi singoli
Osservazione: Coperture a tenuta stagna
rispetto all‘acqua di superficie
Nota: Altre profondità di posa a richiesta
DN/ID 600
1200
*Profondità di posa P 1 – P 3
solo in combinazione con la stazione di pompaggio
per l’installazione sommersa
** Profondità di posa P 12 –15
prestare attenzione alla profondità di posa massima
di 5000 mm in combinazione con il modulo tecnico
EN 13598 parte 2
Z-42.1-527
Modulo del pozzetto DN/ID 1000 con accesso DN/ID 800 mm
per la combinazione con un modulo tecnico Aqualift F XL e Aqualift S XL
In polietilene PE-HD
Installazione: Per l‘installazione nella soletta di
cemento; resistente all‘installazione in acque di
falda fino a 3000 mm
Design modulare comprendente:
• per calcestruzzo impermeabile con flangia
e contro-flangia
• anelli del pozzetto con gradini di salita
montati
• cono con rialzo telescopico regolabile in
altezza
• copertura angolare in acciaio inossidabile,
classe A/L 15
• tutte le guarnizioni di tenuta e i connettori
dei cunei di pendenza necessari per l’instal-
lazione
Consegna: In elementi singoli
Osservazione: Coperture a tenuta stagna
rispetto all‘acqua di superficie
Nota: Altre profondità di posa, sezioni superiori
e coperture classe B/D a richiesta
Copertura piastrellabile
Profondità di posa P in mm
P1: 668 – 917
P2: 918 – 1167
P3: 1168 – 1417
P4: 1418 – 1667
P5: 1668 – 1917
Cod. art.
874 00 03
874 00 09
874 00 15
874 00 21
874 00 27
P
r
o
f
o
n
d
i
t
a
̀
d
i
p
o
s
a
P
P
r
o
f
o
n
d
i
t
a
̀
d
i
p
o
s
a
P
EN 13598 parte 2
Z-42.1-527
DN/ID 800
Profondità di posa P in mm
P1: 653 – 902
P2: 903 – 1152
P3: 1153 – 1402
P4: 1403 – 1652
P5: 1653 – 1902
Cod. art.
874 00 05
874 00 11
874 00 17
874 00 23
874 00 29
1200
Copertura non piastrellabile, antiscivolo
