KESSEL AG
Catalogo IT 4.0
3.2 Stazioni di pompaggio 163

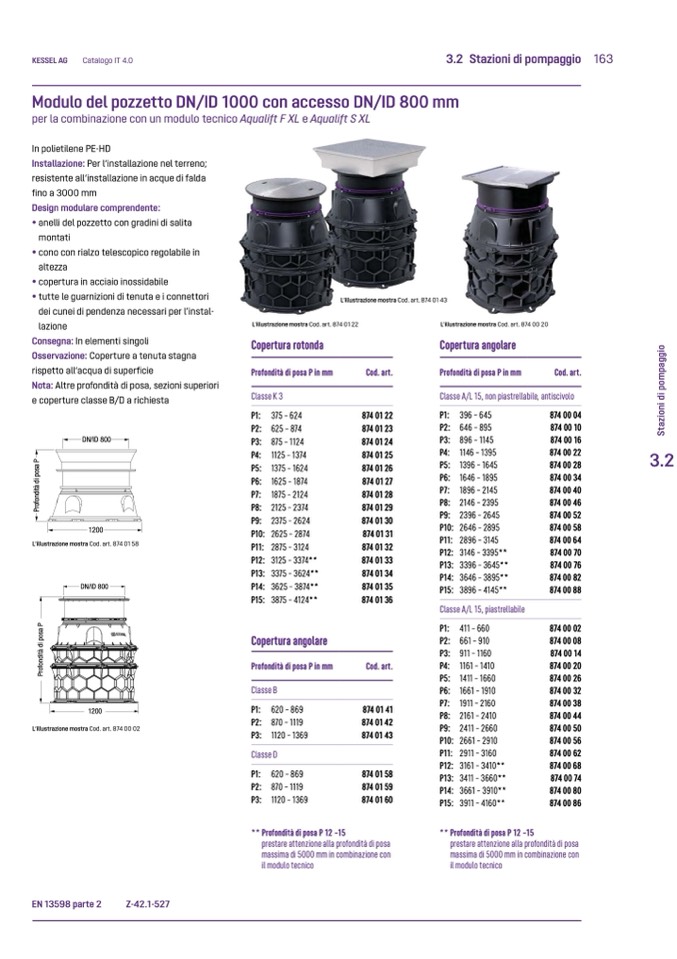

Modulo del pozzetto DN/ID 1000 con accesso DN/ID 800 mm
per la combinazione con un modulo tecnico Aqualift F XL e Aqualift S XL
In polietilene PE-HD
Installazione: Per l‘installazione nel terreno;
resistente all‘installazione in acque di falda
fino a 3000 mm
Design modulare comprendente:
• anelli del pozzetto con gradini di salita
montati
• cono con rialzo telescopico regolabile in
altezza
• copertura in acciaio inossidabile
• tutte le guarnizioni di tenuta e i connettori
dei cunei di pendenza necessari per l’instal-
lazione
Consegna: In elementi singoli
Osservazione: Coperture a tenuta stagna
rispetto all‘acqua di superficie
Nota: Altre profondità di posa, sezioni superiori
e coperture classe B/D a richiesta
DN/ID 800
1200
L‘illustrazione mostra Cod. art. 874 01 58
DN/ID 800
1200
L‘illustrazione mostra Cod. art. 874 00 02
L‘illustrazione mostra Cod. art. 874 01 43
P
r
o
f
o
n
d
i
t
a
̀
d
i
p
o
s
a
P
P
r
o
f
o
n
d
i
t
a
̀
d
i
p
o
s
a
P
S
t
a
z
i
o
n
i
d
i
p
o
m
p
a
g
g
i
o
EN 13598 parte 2
Z-42.1-527
L‘illustrazione mostra Cod. art. 874 01 22
Copertura rotonda
Profondità di posa P in mm
Classe K 3
P1: 375 – 624
P2: 625 – 874
P3: 875 – 1124
P4: 1125 – 1374
P5: 1375 – 1624
P6: 1625 – 1874
P7: 1875 – 2124
P8: 2125 – 2374
P9: 2375 – 2624
P10: 2625 – 2874
P11: 2875 – 3124
P12: 3125 – 3374**
P13: 3375 – 3624**
P14: 3625 – 3874**
P15: 3875 – 4124**
Copertura angolare
Profondità di posa P in mm
Classe B
P1: 620 – 869
P2: 870 – 1119
P3: 1120 – 1369
Classe D
P1: 620 – 869
P2: 870 – 1119
P3: 1120 – 1369
Cod. art.
874 01 22
874 01 23
874 01 24
874 01 25
874 01 26
874 01 27
874 01 28
874 01 29
874 01 30
874 01 31
874 01 32
874 01 33
874 01 34
874 01 35
874 01 36
Cod. art.
874 01 41
874 01 42
874 01 43
874 01 58
874 01 59
874 01 60
L‘illustrazione mostra Cod. art. 874 00 20
Copertura angolare
Profondità di posa P in mm
Cod. art.
** Profondità di posa P 12 –15
prestare attenzione alla profondità di posa
massima di 5000 mm in combinazione con
il modulo tecnico
** Profondità di posa P 12 –15
prestare attenzione alla profondità di posa
massima di 5000 mm in combinazione con
il modulo tecnico
Classe A/L 15, non piastrellabile, antiscivolo
P1: 396 – 645
P2: 646 – 895
P3: 896 – 1145
P4: 1146 – 1395
P5: 1396 – 1645
P6: 1646 – 1895
P7: 1896 – 2145
P8: 2146 – 2395
P9: 2396 – 2645
P10: 2646 – 2895
P11: 2896 – 3145
P12: 3146 – 3395**
P13: 3396 – 3645**
P14: 3646 – 3895**
P15: 3896 – 4145**
Classe A/L 15, piastrellabile
P1: 411 – 660
P2: 661 – 910
P3: 911 – 1160
P4: 1161 – 1410
P5: 1411 – 1660
P6: 1661 – 1910
P7: 1911 – 2160
P8: 2161 – 2410
P9: 2411 – 2660
P10: 2661 – 2910
P11: 2911 – 3160
P12: 3161 – 3410**
P13: 3411 – 3660**
P14: 3661 – 3910**
P15: 3911 – 4160**
874 00 04
874 00 10
874 00 16
874 00 22
874 00 28
874 00 34
874 00 40
874 00 46
874 00 52
874 00 58
874 00 64
874 00 70
874 00 76
874 00 82
874 00 88
874 00 02
874 00 08
874 00 14
874 00 20
874 00 26
874 00 32
874 00 38
874 00 44
874 00 50
874 00 56
874 00 62
874 00 68
874 00 74
874 00 80
874 00 86
3.2
