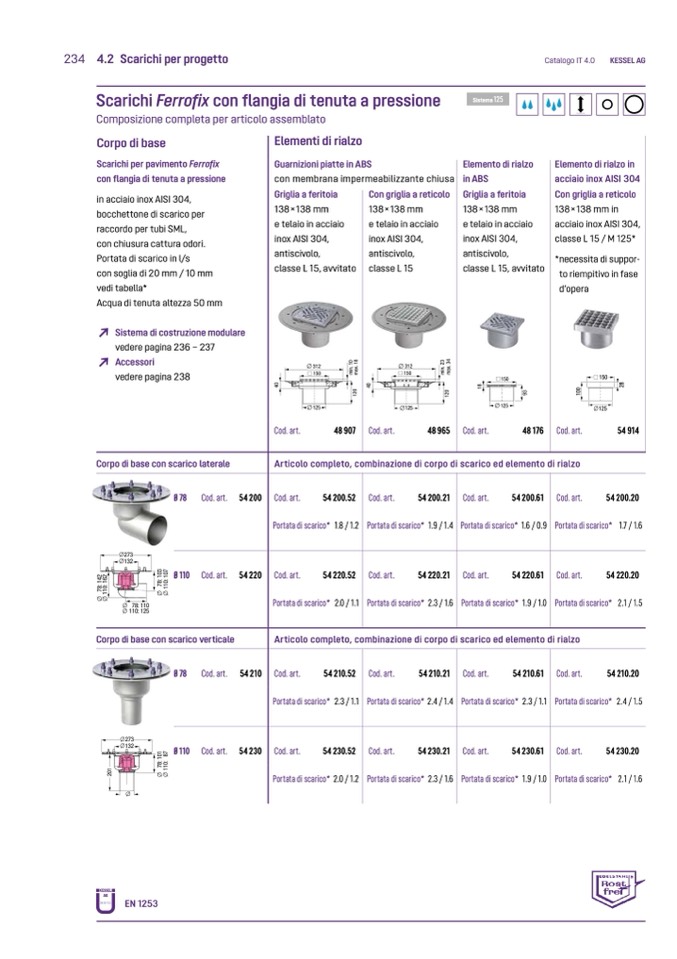

234 4.2 Scarichi per progetto

Scarichi Ferrofix con

flangia di tenuta a pressione

Composizione completa per articolo assemblato

Catalogo IT 4.0

KESSEL AG

Corpo di base

Scarichi per pavimento Ferrofix

con flangia di tenuta a pressione

in acciaio inox AISI 304,

bocchettone di scarico per

raccordo per tubi SML,

con chiusura cattura odori.

Portata di scarico in l/s

consogliadi20mm/10mm

vedi tabella*

Acqua di tenuta altezza 50 mm

↗

Sistema di costruzione modulare

Elementi di rialzo

Guarnizioni piatte in ABS

con membrana impermeabilizzante chiusa

Sistema

Elemento di rialzo

in ABS

Griglia a feritoia

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15, avvitato

Elemento di rialzo in

acciaio inox AISI 304

Con griglia a reticolo

138 × 138 mm in

acciaio inox AISI 304,

classe L 15 / M 125*

*necessita di suppor-

to riempitivo in fase

d’opera

vedere pagina 236 – 237

↗

Accessori

vedere pagina 238

Corpo di base con scarico laterale

312

150

125

312

150

125

150

125

150

125

Cod. art.

Portata di scarico* 1.7 / 1.6

Cod. art.

54 220.20

Portata di scarico* 2.1 / 1.5

273

132

78: 110

110: 125

Corpo di base con scarico verticale

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo

273

132

Ø 78

Ø 110

Cod. art.

Cod. art.

Cod. art.

54 210.52

Portata di scarico* 2.3 / 1.1

Cod. art.

54 230.52

Portata di scarico* 2.0 / 1.2

Cod. art.

54 210.21

Portata di scarico* 2.4 / 1.4

Cod. art.

54 230.21

Portata di scarico* 2.3 / 1.6

Cod. art.

54 210.61

Portata di scarico* 2.3 / 1.1

Cod. art.

54 230.61

Portata di scarico* 1.9 / 1.0

Cod. art.

54 210.20

Portata di scarico* 2.4 / 1.5

Cod. art.

54 230.20

Portata di scarico* 2.1 / 1.6

EN 1253

Ø 78

Ø 110

Cod. art.

Cod. art.

54 200

54 220

54 210

54 230

Cod. art.

54 200.52

Portata di scarico* 1.8 / 1.2

Cod. art.

54 220.52

Portata di scarico* 2.0 / 1.1

Cod. art.

54 200.21

Portata di scarico* 1.9 / 1.4

Cod. art.

54 220.21

Portata di scarico* 2.3 / 1.6

Cod. art.

54 200.61

Portata di scarico* 1.6 / 0.9

Cod. art.

54 220.61

Portata di scarico* 1.9 / 1.0

54 200.20

Griglia a feritoia

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15, avvitato

Con griglia a reticolo

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15

Cod. art.

48 907

Cod. art.

48 965

Cod. art.

48 176

Cod. art.

54 914

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo
