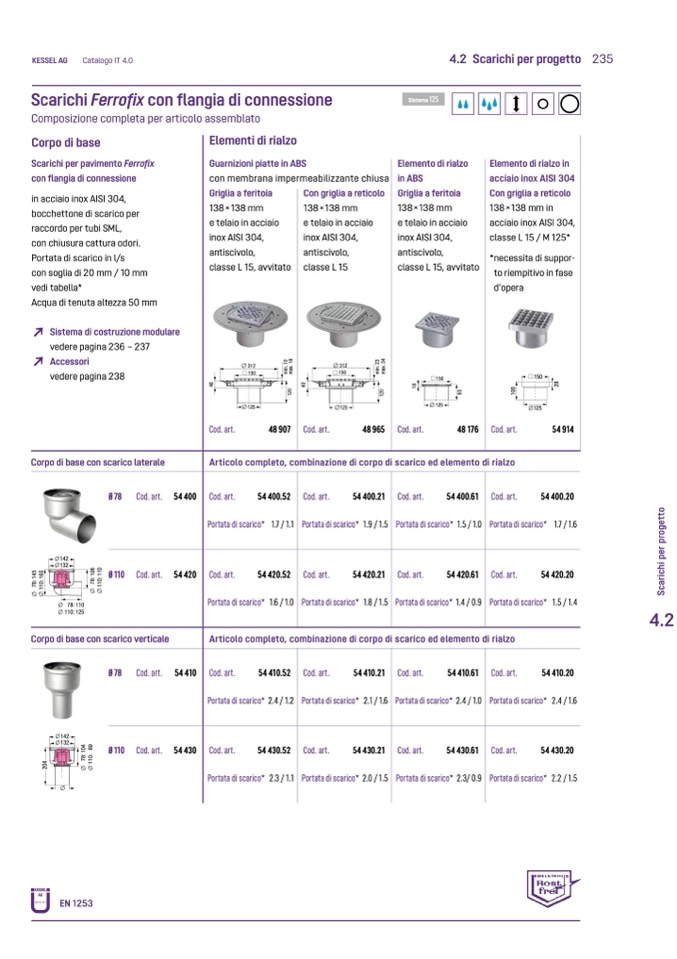

KESSEL AG

Catalogo IT 4.0

4.2

Scarichi per progetto 235

Scarichi Ferrofix con flangia di connessione

Composizione completa per articolo assemblato

Sistema

Elemento di rialzo

in ABS

Griglia a feritoia

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15, avvitato

Corpo di base

Scarichi per pavimento Ferrofix

con flangia di connessione

in acciaio inox AISI 304,

bocchettone di scarico per

raccordo per tubi SML,

con chiusura cattura odori.

Portata di scarico in l/s

consogliadi20mm/10mm

vedi tabella*

Acqua di tenuta altezza 50 mm

↗

Sistema di costruzione modulare

Elementi di rialzo

Guarnizioni piatte in ABS

con membrana impermeabilizzante chiusa

Elemento di rialzo in

acciaio inox AISI 304

Con griglia a reticolo

138 × 138 mm in

acciaio inox AISI 304,

classe L 15 / M 125*

*necessita di suppor-

to riempitivo in fase

d’opera

vedere pagina 236 – 237

↗

Accessori

vedere pagina 238

Corpo di base con scarico laterale

312

150

125

312

150

125

150

125

150

125

Cod. art.

Portata di scarico* 1.7 / 1.6

Cod. art.

54 420.20

Portata di scarico* 1.5 / 1.4

142

132

78: 110

110: 125

Cod. art.

54 420.21

Cod. art.

54 420.61

Corpo di base con scarico verticale

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo

142

132

Ø 78

Ø 110

Cod. art.

Cod. art.

Cod. art.

54 410.52

Portata di scarico* 2.4 / 1.2

Cod. art.

54 430.52

Portata di scarico* 2.3 / 1.1

Cod. art.

54 410.21

Portata di scarico* 2.1 / 1.6

Cod. art.

54 430.21

Portata di scarico* 2.0 / 1.5

Cod. art.

54 410.61

Portata di scarico* 2.4 / 1.0

Cod. art.

54 430.61

Portata di scarico* 2.3/ 0.9

Cod. art.

54 410.20

Portata di scarico* 2.4 / 1.6

Cod. art.

54 430.20

Portata di scarico* 2.2 / 1.5

EN 1253

Ø 78

Ø 110

54 400

54 420

54 410

54 430

Cod. art.

54 400.21

Portata di scarico* 1.9 / 1.5

Cod. art.

54 400.61

Portata di scarico* 1.5 / 1.0

54 400.20

Cod. art.

Cod. art.

Cod. art.

54 400.52

Portata di scarico* 1.7 / 1.1

Cod. art.

54 420.52

Portata di scarico* 1.6 / 1.0 Portata di scarico* 1.8 / 1.5 Portata di scarico* 1.4 / 0.9

Griglia a feritoia

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15, avvitato

Con griglia a reticolo

138 × 138 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15

Cod. art.

48 907

Cod. art.

48 965

Cod. art.

48 176

Cod. art.

54 914

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo
