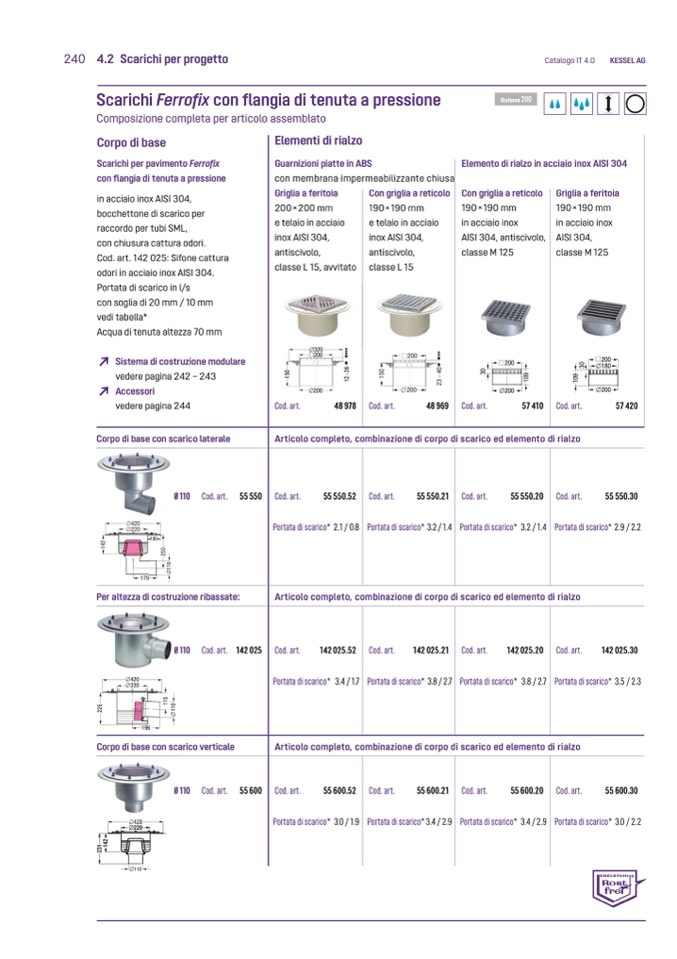

240 4.2 Scarichi per progetto

Scarichi Ferrofix con flangia di tenuta a pressione

Composizione completa per articolo assemblato

Catalogo IT 4.0

KESSEL AG

Elemento di rialzo in acciaio inox AISI 304

Sistema

Corpo di base

Scarichi per pavimento Ferrofix

con flangia di tenuta a pressione

in acciaio inox AISI 304,

bocchettone di scarico per

raccordo per tubi SML,

con chiusura cattura odori.

Cod. art. 142 025: Sifone cattura

odori in acciaio inox AISI 304.

Portata di scarico in l/s

consogliadi20mm/10mm

vedi tabella*

Acqua di tenuta altezza 70 mm

Elementi di rialzo

Guarnizioni piatte in ABS

con membrana impermeabilizzante chiusa

Griglia a feritoia

200 × 200 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15, avvitato

Con griglia a reticolo

190 × 190 mm

e telaio in acciaio

inox AISI 304,

antiscivolo,

classe L 15

Con griglia a reticolo

190 × 190 mm

in acciaio inox

AISI 304, antiscivolo,

classe M 125

Griglia a feritoia

190 × 190 mm

in acciaio inox

AISI 304,

classe M 125

↗

↗

Accessori

320

200

200

Sistema di costruzione modulare

200

180

200

Cod. art.

Portata di scarico* 2.9 / 2.2

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo

Cod. art.

142 025.30

Portata di scarico* 3.5 / 2.3

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo

Cod. art.

55 600.52

Cod. art.

55 600.21

Cod. art.

55 600.20

Cod. art.

55 600.30

Portata di scarico* 3.0 / 1.9 Portata di scarico* 3.4 / 2.9 Portata di scarico* 3.4 / 2.9 Portata di scarico* 3.0 / 2.2

vedere pagina 242 – 243

vedere pagina 244

200

200

Cod. art.

48 978

Cod. art.

48 969

Cod. art.

57 410

Cod. art.

57 420

Corpo di base con scarico laterale

Ø 110

Cod. art.

100

Per altezza di costruzione ribassate:

Articolo completo, combinazione di corpo di scarico ed elemento di rialzo

Cod. art.

55 550.52

Portata di scarico* 2.1 / 0.8

Cod. art.

55 550.21

Portata di scarico* 3.2 / 1.4

Cod. art.

55 550.20

Portata di scarico* 3.2 / 1.4

420

220

19

55 550

55 550.30

Cod. art.

142 025.52

Portata di scarico* 3.4 / 1.7

Cod. art.

142 025.21

Portata di scarico* 3.8 / 2.7

Cod. art.

142 025.20

Portata di scarico* 3.8 / 2.7

Ø 110

Cod. art.

Corpo di base con scarico verticale

Ø 110

Cod. art.

142 025

55 600
