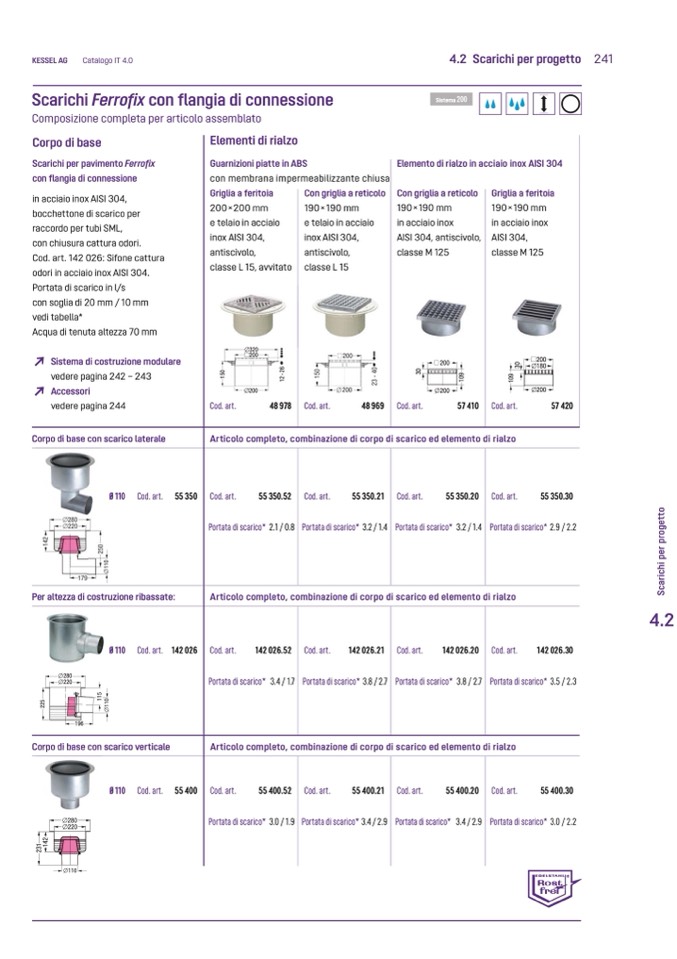

KESSEL AG
Catalogo IT 4.0
4.2 Scarichi per progetto 241
Sistema
Scarichi Ferrofix con flangia di connessione
Composizione completa per articolo assemblato
Corpo di base
Scarichi per pavimento Ferrofix
con flangia di connessione
in acciaio inox AISI 304,
bocchettone di scarico per
raccordo per tubi SML,
con chiusura cattura odori.
Cod. art. 142 026: Sifone cattura
odori in acciaio inox AISI 304.
Portata di scarico in l/s
consogliadi20mm/10mm
vedi tabella*
Acqua di tenuta altezza 70 mm
Elementi di rialzo
Guarnizioni piatte in ABS
con membrana impermeabilizzante chiusa
Elemento di rialzo in acciaio inox AISI 304
Griglia a feritoia
200 × 200 mm
e telaio in acciaio
inox AISI 304,
antiscivolo,
classe L 15, avvitato
Con griglia a reticolo
190 × 190 mm
e telaio in acciaio
inox AISI 304,
antiscivolo,
classe L 15
Con griglia a reticolo
190 × 190 mm
in acciaio inox
AISI 304, antiscivolo,
classe M 125
Griglia a feritoia
190 × 190 mm
in acciaio inox
AISI 304,
classe M 125
↗
↗
Accessori
320
200
200
Sistema di costruzione modulare
200
180
200
Cod. art.
Portata di scarico* 2.9 / 2.2
Articolo completo, combinazione di corpo di scarico ed elemento di rialzo
Cod. art.
142 026.30
Portata di scarico* 3.5 / 2.3
Articolo completo, combinazione di corpo di scarico ed elemento di rialzo
Cod. art.
55 400.52
Cod. art.
55 400.21
Cod. art.
55 400.20
Cod. art.
55 400.30
Portata di scarico* 3.0 / 1.9 Portata di scarico* 3.4 / 2.9 Portata di scarico* 3.4 / 2.9 Portata di scarico* 3.0 / 2.2
vedere pagina 242 – 243
vedere pagina 244
200
200
Corpo di base con scarico laterale
Ø 110
Cod. art.
Articolo completo, combinazione di corpo di scarico ed elemento di rialzo
Cod. art.
48 978
Cod. art.
48 969
Cod. art.
57 410
Cod. art.
57 420
Cod. art.
55 350.52
Portata di scarico* 2.1 / 0.8
Cod. art.
55 350.21
Portata di scarico* 3.2 / 1.4
Cod. art.
55 350.20
Portata di scarico* 3.2 / 1.4
280
220
19
55 350
55 350.30
Per altezza di costruzione ribassate:
Cod. art.
142 026.52
Portata di scarico* 3.4 / 1.7
Cod. art.
142 026.21
Portata di scarico* 3.8 / 2.7
Cod. art.
142 026.20
Portata di scarico* 3.8 / 2.7
Ø 110
Cod. art.
Corpo di base con scarico verticale
Ø 110
Cod. art.
142 026
55 400
6
110
4.2
