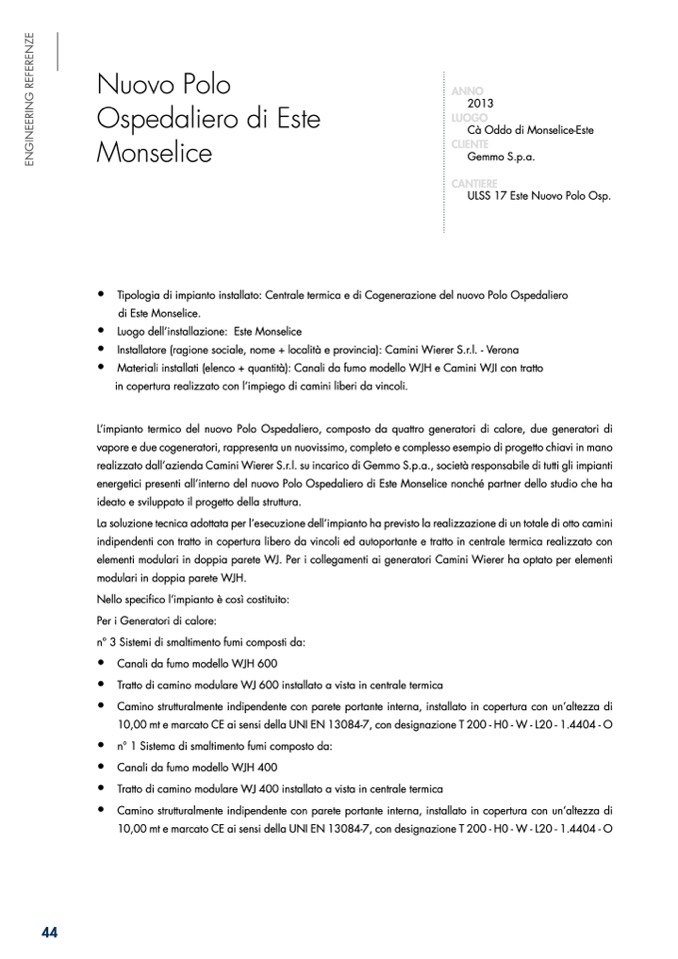

Nuovo Polo

Ospedaliero di Este

Monselice

ANNO

2013

LUOGO

Cà Oddo di Monselice-Este

CLIENTE

Gemmo S.p.a.

CANTIERE

ULSS 17 Este Nuovo Polo Osp.

44

• Tipologia di impianto installato: Centrale termica e di Cogenerazione del nuovo Polo Ospedaliero

di Este Monselice.

• Luogo dell’installazione: Este Monselice

• Installatore (ragione sociale, nome + località e provincia): Camini Wierer S.r.l. - Verona

• Materiali installati (elenco + quantità): Canali da fumo modello WJH e Camini WJI con tratto

in copertura realizzato con l’impiego di camini liberi da vincoli.

L’impianto termico del nuovo Polo Ospedaliero, composto da quattro generatori di calore, due generatori di

vapore e due cogeneratori, rappresenta un nuovissimo, completo e complesso esempio di progetto chiavi in mano

realizzato dall’azienda Camini Wierer S.r.l. su incarico di Gemmo S.p.a., società responsabile di tutti gli impianti

energetici presenti all’interno del nuovo Polo Ospedaliero di Este Monselice nonché partner dello studio che ha

ideato e sviluppato il progetto della struttura.

La soluzione tecnica adottata per l’esecuzione dell’impianto ha previsto la realizzazione di un totale di otto camini

indipendenti con tratto in copertura libero da vincoli ed autoportante e tratto in centrale termica realizzato con

elementi modulari in doppia parete WJ. Per i collegamenti ai generatori Camini Wierer ha optato per elementi

modulari in doppia parete WJH.

Nello specifico l’impianto è così costituito:

Per i Generatori di calore:

n° 3 Sistemi di smaltimento fumi composti da:

• Canali da fumo modello WJH 600

• Tratto di camino modulare WJ 600 installato a vista in centrale termica

• Camino strutturalmente indipendente con parete portante interna, installato in copertura con un’altezza di

10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 200 - H0 - W - L20 - 1.4404 - O

• n° 1 Sistema di smaltimento fumi composto da:

• Canali da fumo modello WJH 400

• Tratto di camino modulare WJ 400 installato a vista in centrale termica

• Camino strutturalmente indipendente con parete portante interna, installato in copertura con un’altezza di

10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 200 - H0 - W - L20 - 1.4404 - O
