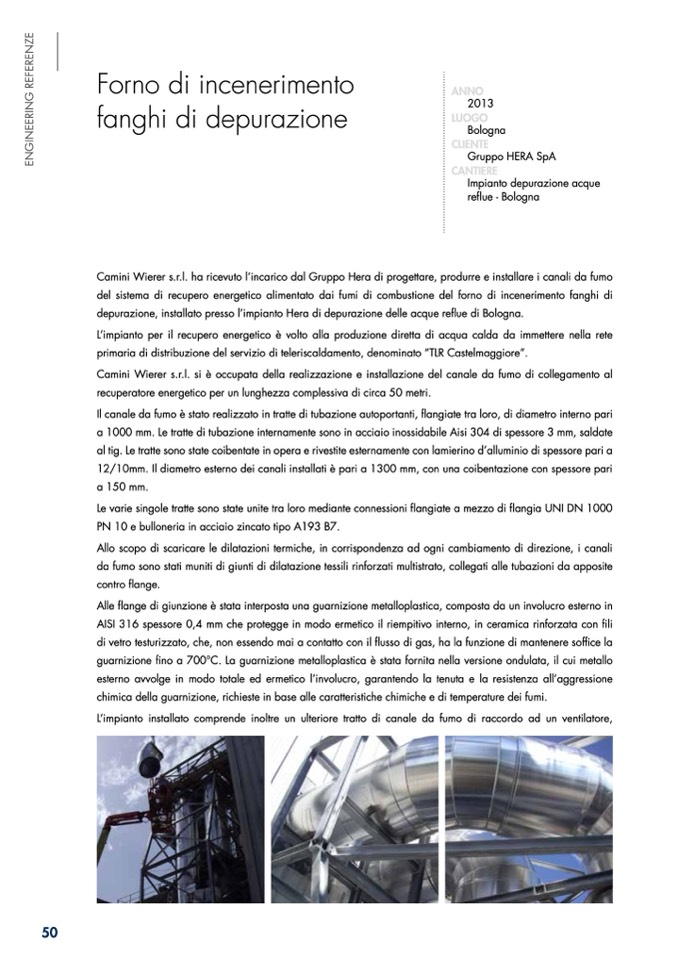

Forno di incenerimento
fanghi di depurazione
ANNO
2013
LUOGO
Bologna
CLIENTE
Gruppo HERA SpA
CANTIERE
Impianto depurazione acque
reflue - Bologna
Camini Wierer s.r.l. ha ricevuto l’incarico dal Gruppo Hera di progettare, produrre e installare i canali da fumo
del sistema di recupero energetico alimentato dai fumi di combustione del forno di incenerimento fanghi di
depurazione, installato presso l’impianto Hera di depurazione delle acque reflue di Bologna.
L’impianto per il recupero energetico è volto alla produzione diretta di acqua calda da immettere nella rete
primaria di distribuzione del servizio di teleriscaldamento, denominato “TLR Castelmaggiore”.
Camini Wierer s.r.l. si è occupata della realizzazione e installazione del canale da fumo di collegamento al
recuperatore energetico per un lunghezza complessiva di circa 50 metri.
Il canale da fumo è stato realizzato in tratte di tubazione autoportanti, flangiate tra loro, di diametro interno pari
a 1000 mm. Le tratte di tubazione internamente sono in acciaio inossidabile Aisi 304 di spessore 3 mm, saldate
al tig. Le tratte sono state coibentate in opera e rivestite esternamente con lamierino d’alluminio di spessore pari a
12/10mm. Il diametro esterno dei canali installati è pari a 1300 mm, con una coibentazione con spessore pari
a 150 mm.
Le varie singole tratte sono state unite tra loro mediante connessioni flangiate a mezzo di flangia UNI DN 1000
PN 10 e bulloneria in acciaio zincato tipo A193 B7.
Allo scopo di scaricare le dilatazioni termiche, in corrispondenza ad ogni cambiamento di direzione, i canali
da fumo sono stati muniti di giunti di dilatazione tessili rinforzati multistrato, collegati alle tubazioni da apposite
contro flange.
Alle flange di giunzione è stata interposta una guarnizione metalloplastica, composta da un involucro esterno in
AISI 316 spessore 0,4 mm che protegge in modo ermetico il riempitivo interno, in ceramica rinforzata con fili
di vetro testurizzato, che, non essendo mai a contatto con il flusso di gas, ha la funzione di mantenere soffice la
guarnizione fino a 700°C. La guarnizione metalloplastica è stata fornita nella versione ondulata, il cui metallo
esterno avvolge in modo totale ed ermetico l’involucro, garantendo la tenuta e la resistenza all’aggressione
chimica della guarnizione, richieste in base alle caratteristiche chimiche e di temperature dei fumi.
L’impianto installato comprende inoltre un ulteriore tratto di canale da fumo di raccordo ad un ventilatore,
