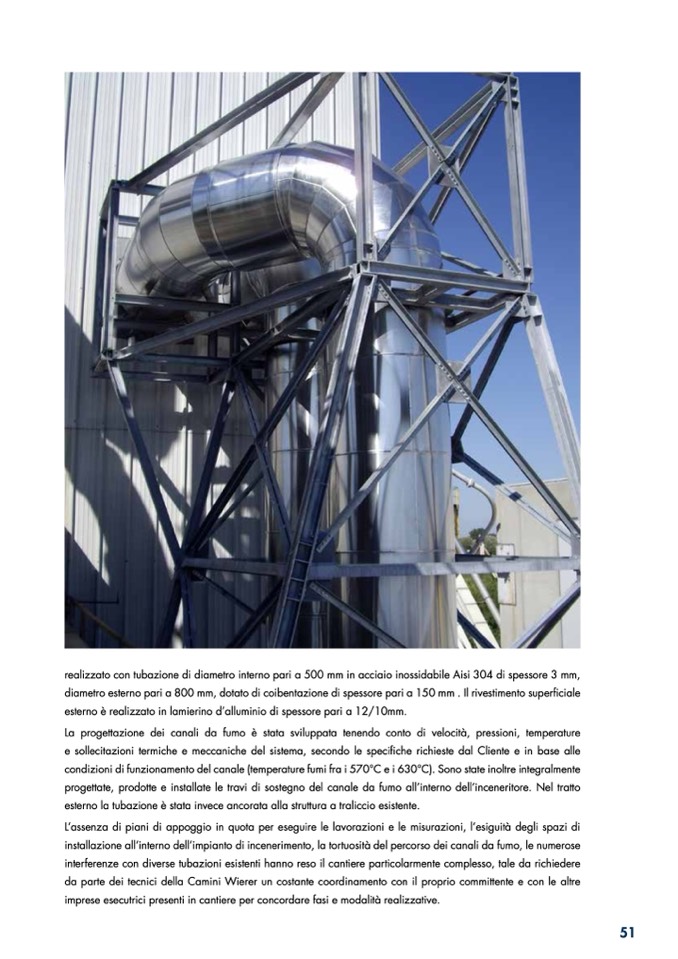

realizzato con tubazione di diametro interno pari a 500 mm in acciaio inossidabile Aisi 304 di spessore 3 mm,
diametro esterno pari a 800 mm, dotato di coibentazione di spessore pari a 150 mm . Il rivestimento superficiale
esterno è realizzato in lamierino d’alluminio di spessore pari a 12/10mm.
La progettazione dei canali da fumo è stata sviluppata tenendo conto di velocità, pressioni, temperature
e sollecitazioni termiche e meccaniche del sistema, secondo le specifiche richieste dal Cliente e in base alle
condizioni di funzionamento del canale (temperature fumi fra i 570°C e i 630°C). Sono state inoltre integralmente
progettate, prodotte e installate le travi di sostegno del canale da fumo all’interno dell’inceneritore. Nel tratto
esterno la tubazione è stata invece ancorata alla struttura a traliccio esistente.
L’assenza di piani di appoggio in quota per eseguire le lavorazioni e le misurazioni, l’esiguità degli spazi di
installazione all’interno dell’impianto di incenerimento, la tortuosità del percorso dei canali da fumo, le numerose
interferenze con diverse tubazioni esistenti hanno reso il cantiere particolarmente complesso, tale da richiedere
da parte dei tecnici della Camini Wierer un costante coordinamento con il proprio committente e con le altre
imprese esecutrici presenti in cantiere per concordare fasi e modalità realizzative.
