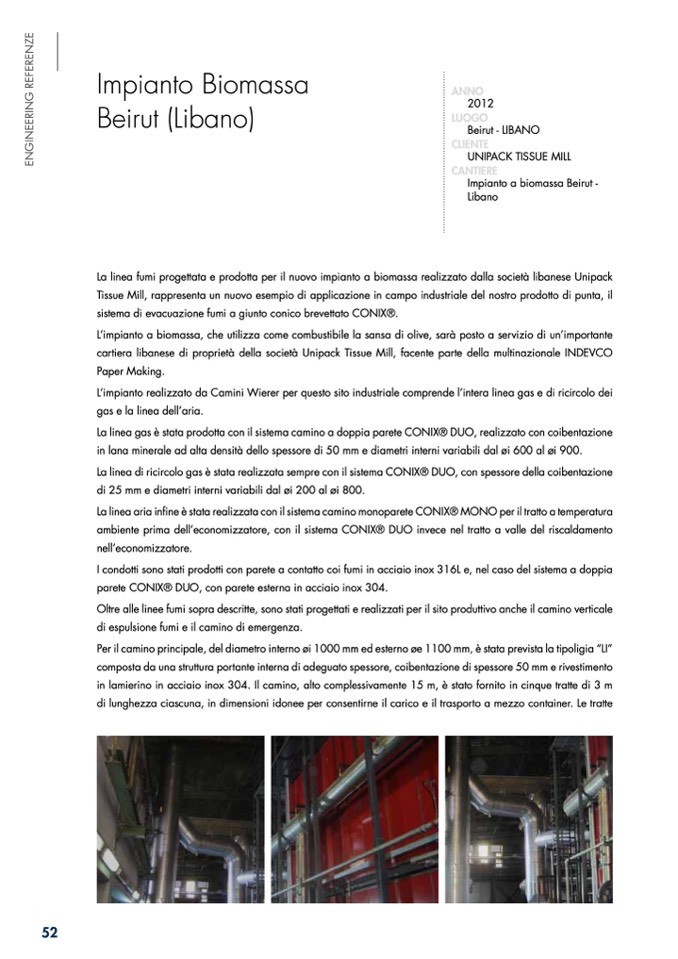

Impianto Biomassa
Beirut (Libano)
ANNO
2012
LUOGO
Beirut - LIBANO
CLIENTE
UNIPACK TISSUE MILL
CANTIERE
Impianto a biomassa Beirut -
Libano
La linea fumi progettata e prodotta per il nuovo impianto a biomassa realizzato dalla società libanese Unipack
Tissue Mill, rappresenta un nuovo esempio di applicazione in campo industriale del nostro prodotto di punta, il
sistema di evacuazione fumi a giunto conico brevettato CONIX®.
L’impianto a biomassa, che utilizza come combustibile la sansa di olive, sarà posto a servizio di un’importante
cartiera libanese di proprietà della società Unipack Tissue Mill, facente parte della multinazionale INDEVCO
Paper Making.
L’impianto realizzato da Camini Wierer per questo sito industriale comprende l’intera linea gas e di ricircolo dei
gas e la linea dell’aria.
La linea gas è stata prodotta con il sistema camino a doppia parete CONIX® DUO, realizzato con coibentazione
in lana minerale ad alta densità dello spessore di 50 mm e diametri interni variabili dal øi 600 al øi 900.
La linea di ricircolo gas è stata realizzata sempre con il sistema CONIX® DUO, con spessore della coibentazione
di 25 mm e diametri interni variabili dal øi 200 al øi 800.
La linea aria infine è stata realizzata con il sistema camino monoparete CONIX® MONO per il tratto a temperatura
ambiente prima dell’economizzatore, con il sistema CONIX® DUO invece nel tratto a valle del riscaldamento
nell’economizzatore.
I condotti sono stati prodotti con parete a contatto coi fumi in acciaio inox 316L e, nel caso del sistema a doppia
parete CONIX® DUO, con parete esterna in acciaio inox 304.
Oltre alle linee fumi sopra descritte, sono stati progettati e realizzati per il sito produttivo anche il camino verticale
di espulsione fumi e il camino di emergenza.
Per il camino principale, del diametro interno øi 1000 mm ed esterno øe 1100 mm, è stata prevista la tipoligia “LI”
composta da una struttura portante interna di adeguato spessore, coibentazione di spessore 50 mm e rivestimento
in lamierino in acciaio inox 304. Il camino, alto complessivamente 15 m, è stato fornito in cinque tratte di 3 m
di lunghezza ciascuna, in dimensioni idonee per consentirne il carico e il trasporto a mezzo container. Le tratte
