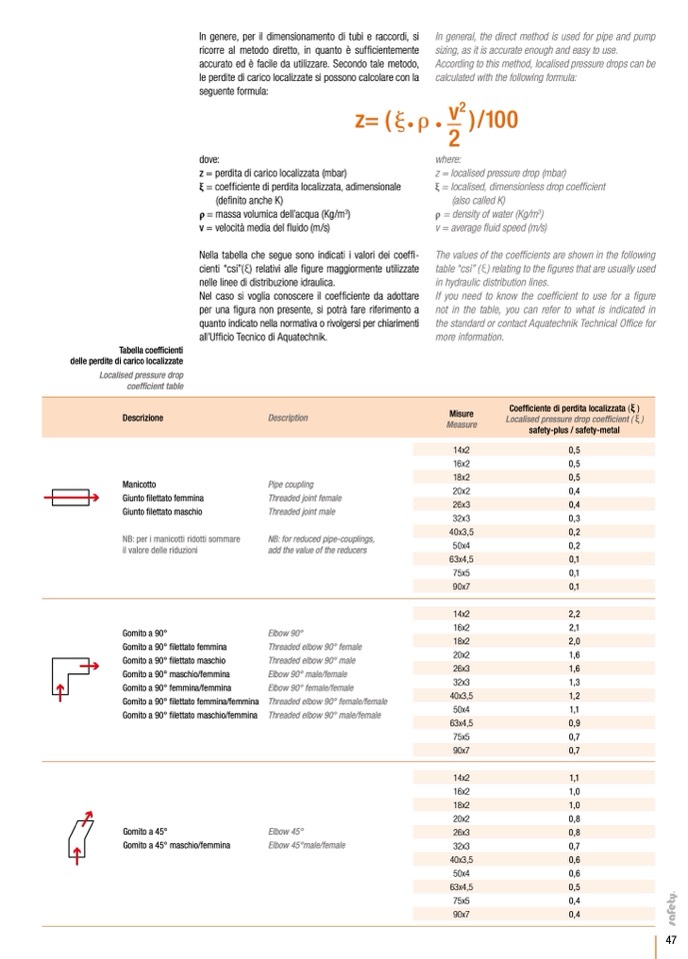

Tabella coefficienti

delle perdite di carico localizzate

Localised pressure drop

coef

ficient table

In genere, per il dimensionamento di tubi e raccordi, si

ricorre al metodo diretto, in quanto

è sufficientemente

accurato ed è facile da utilizzare. Secondo tale metodo,

le perdite di carico localizzate si possono calcolare con la

seguente formula:

In general, the direct method is used for pipe and pump

sizing, as it is accurate enough and easy to use.

According to this method, localised pressure drops can be

calculated with the following formula:

dove:

z = perdita di carico localizzata (mbar)

ξ = coef

ficiente di perdita localizzata, adimensionale

(de

finito anche K)

ρ = massa volumica dell’acqua (Kg/m

3

)

v = velocit

à media del

fluido (m/s)

Nella tabella che segue sono indicati i valori dei coeffi-

cienti “csi”(ξ) relativi alle figure maggiormente utilizzate

nelle linee di distribuzione idraulica.

Nel caso si voglia conoscere il coef

ficiente da adottare

per una

figura non presente, si potrà fare riferimento a

quanto indicato nella normativa o rivolgersi per chiarimenti

all’Ufficio Tecnico di Aquatechnik.

where:

z = localised pressure drop (mbar)

ξ = localised, dimensionless drop coef

ficient

(also called K)

ρ = density of water (Kg/m

3

)

v = average fluid speed (m/s)

The values of the coefficients are shown in the following

table “csi” ( ξ ) relating to the figures that are usually used

in hydraulic distribution lines.

If you need to know the coefficient to use for a

figure

not in the table, you can refer to what is indicated in

the standard or contact Aquatechnik Technical Office for

more information.

14x2

0,5

16x2

0,5

18x2

0,5

20x2

0,4

26x3

0,4

32x3

0,3

40x3,5

0,2

50x4

0,2

63x4,5

0,1

75x5

0,1

90x7

0,1

14x2

2,2

16x2

2,1

18x2

2,0

20x2

1,6

26x3

1,6

32x3

1,3

40x3,5

1,2

50x4

1,1

63x4,5

0,9

75x5

0,7

90x7

0,7

14x2

1,1

16x2

1,0

18x2

1,0

20x2

0,8

26x3

0,8

32x3

0,7

40x3,5

0,6

50x4

0,6

63x4,5

0,5

75x5

0,4

90x7

0,4

v

2

z= (

•



•

2

)/100

Misure

Coefficiente di perdita localizzata (

ξ )

Descrizione

Description

Measure

Localised pressure drop coef

ficient (

ξ )

safety-plus / safety-metal

Manicotto

Giunto

filettato femmina

Giunto

filettato maschio

NB: per i manicotti ridotti sommare

il valore delle riduzioni

Pipe coupling

Threaded joint female

Threaded joint male

NB: for reduced pipe-couplings,

add the value of the reducers

Elbow 90°

Threaded elbow 90° female

Threaded elbow 90° male

Elbow 90° male/female

Elbow 90° female/female

Threaded elbow 90° female/female

Threaded elbow 90° male/female

Elbow 45°

Elbow 45°male/female

v

v

v

v

v

v

v

v

Gomito a 90°

Gomito a 90°

Gomito a 90°

Gomito a 90°

Gomito a 90°

Gomito a 90°

Gomito a 90°

Gomito a 45°

Gomito a 45°

filettato femmina

filettato maschio

maschio/femmina

femmina/femmina

filettato femmina/femmina

filettato maschio/femmina

maschio/femmina

v

v
