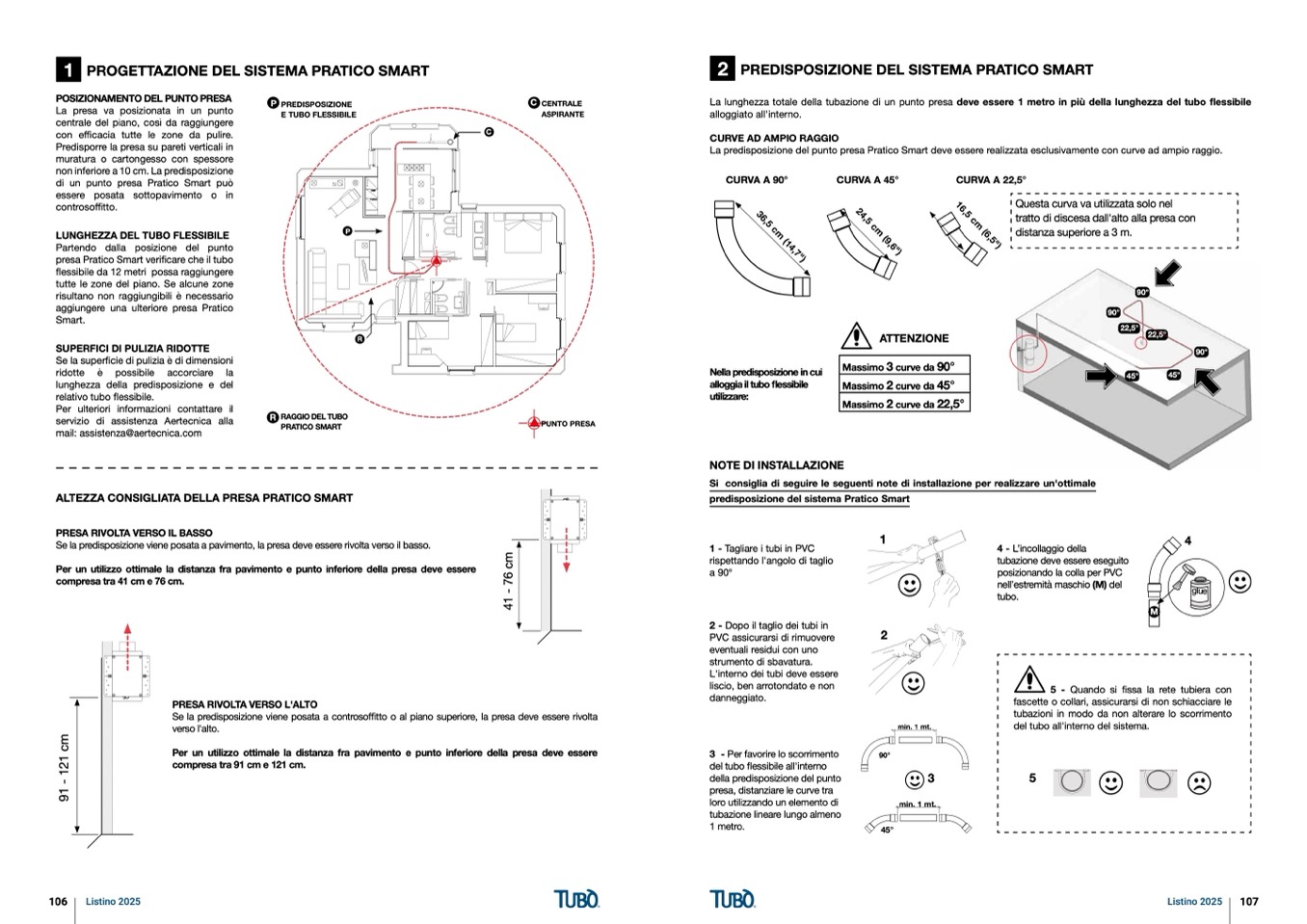

1 PROGETTAZIONE DEL SISTEMA PRATICO SMART

2 PREDISPOSIZIONE DEL SISTEMA PRATICO SMART

POSIZIONAMENTO DEL PUNTO PRESA

P PREDISPOSIZIONE

C CENTRALE

La lunghezza totale della tubazione di un punto presa deve essere 1 metro in più della lunghezza del tubo 昀氀essibile

La presa va posizionata in un punto

E TUBO FLESSIBILE

ASPIRANTE

alloggiato all'interno.

centrale del piano, così da raggiungere

con e昀케cacia tutte le zone da pulire.

C

CURVE AD AMPIO RAGGIO

Predisporre la presa su pareti verticali in

La predisposizione del punto presa Pratico Smart deve essere realizzata esclusivamente con curve ad ampio raggio.

muratura o cartongesso con spessore

non inferiore a 10 cm. La predisposizione

di un punto presa Pratico Smart può

CURVA A 90°

CURVA A 45°

CURVA A 22,5°

essere posata sottopavimento o in

controso昀케tto.

Questa curva va utilizzata solo nel

tratto di discesa dall'alto alla presa con

P

LUNGHEZZA DEL TUBO FLESSIBILE

distanza superiore a 3 m.

Partendo dalla posizione del punto

presa Pratico Smart veri昀椀care che il tubo

昀氀essibile da 12 metri possa raggiungere

tutte le zone del piano. Se alcune zone

risultano non raggiungibili è necessario

90°

aggiungere una ulteriore presa Pratico

90°

Smart.

22,5°

R

22,5°

ATTENZIONE

SUPERFICI DI PULIZIA RIDOTTE

Se la super昀椀cie di pulizia è di dimensioni

ridotte è possibile accorciare la

lunghezza della predisposizione e del

relativo tubo 昀氀essibile.

Per ulteriori informazioni contattare il

servizio di assistenza Aertecnica alla

mail: assistenza@aertecnica.com

90°

ALTEZZA CONSIGLIATA DELLA PRESA PRATICO SMART

PRESA RIVOLTA VERSO IL BASSO

Se la predisposizione viene posata a pavimento, la presa deve essere rivolta verso il basso.

1 -

Tagliare i tubi in PVC

1

rispettando l'angolo di taglio

a 90°

4 - L’incollaggio della

tubazione deve essere eseguito

posizionando la colla per PVC

nell’estremità maschio

(M) del

tubo.

4

glue

Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve essere

compresa tra 41 cm e 76 cm.

m

c

1

2

1

-

1

9

3 -Perfavorireloscorrimento

90°

del tubo 昀氀essibile all'interno

della predisposizione del punto

presa, distanziare le curve tra

min. 1 mt.

3

min. 1 mt.

5 -

Quando si 昀椀ssa la rete tubiera con

fascette o collari, assicurarsi di non schiacciare le

tubazioni in modo da non alterare lo scorrimento

del tubo all'interno del sistema.

5

106

Listino 2025

Listino 2025

107

R RAGGIODELTUBO

PRATICO SMART

PUNTO PRESA

m

c

6

7

-

1

4

PRESA RIVOLTA VERSO L'ALTO

Se la predisposizione viene posata a controso昀케tto o al piano superiore, la presa deve essere rivolta

verso l'alto.

Per un utilizzo ottimale la distanza fra pavimento e punto inferiore della presa deve essere

compresa tra 91 cm e 121 cm.

NOTE DI INSTALLAZIONE

Si consiglia di seguire le seguenti note di installazione per realizzare un'ottimale

predisposizione del sistema Pratico Smart

Nella predisposizione in cui

alloggia il tubo 昀氀essibile

utilizzare:

Massimo 3 curve da 90°

Massimo 2 curve da 45°

Massimo 2 curve da 22,5°

45°

45°

2 -

Dopo il taglio dei tubi in

PVC assicurarsi di rimuovere

eventuali residui con uno

strumento di sbavatura.

L'interno dei tubi deve essere

liscio, ben arrotondato e non

danneggiato.

2

loro utilizzando un elemento di

tubazione lineare lungo almeno

1 metro.

45°

M
