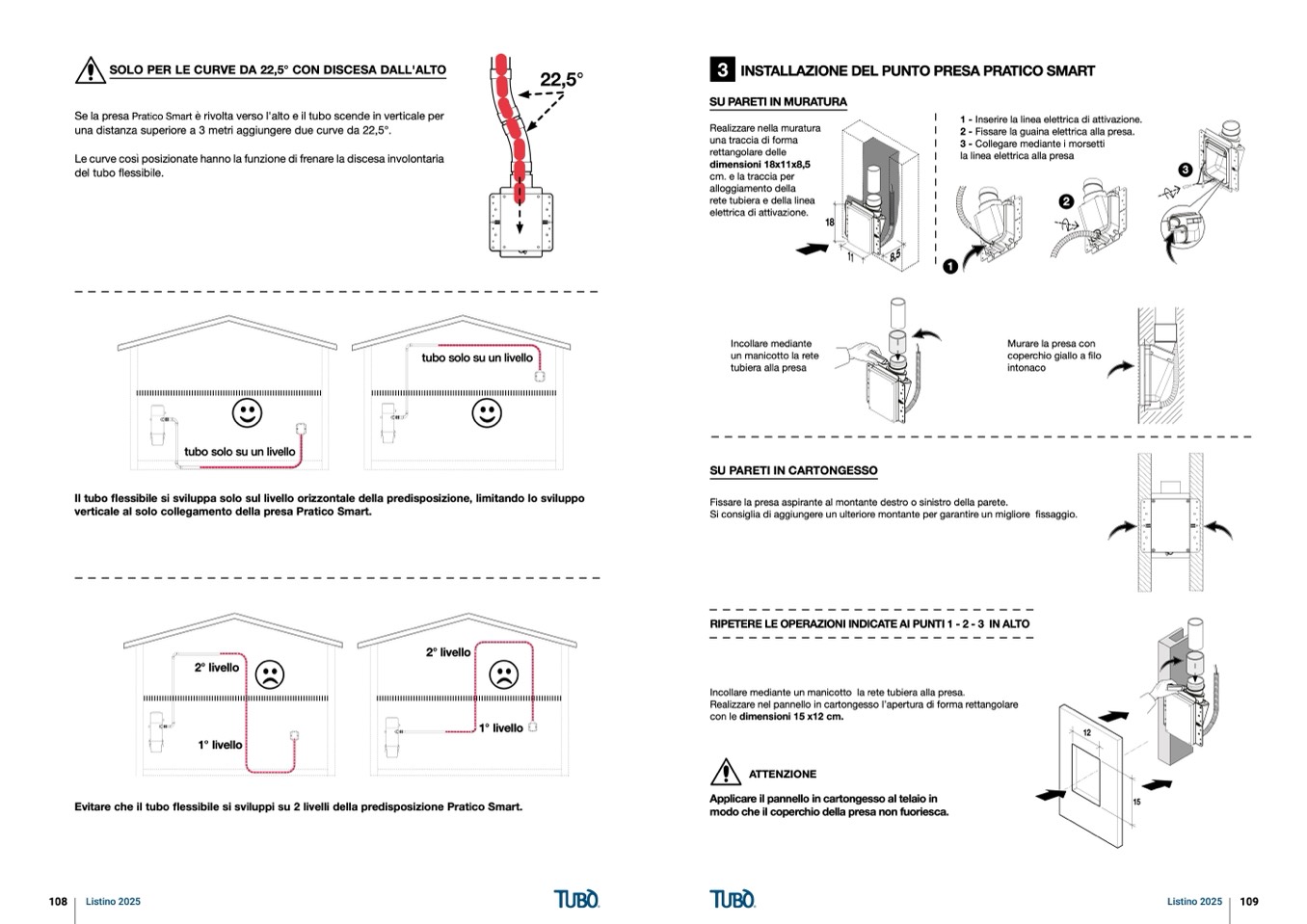

SOLO PER LE CURVE DA 22,5° CON DISCESA DALL'ALTO
Se la presa Pratico Smart
è rivolta verso l'alto e il tubo scende in verticale per
una distanza superiore a 3 metri aggiungere due curve da 22,5°.
Le curve così posizionate hanno la funzione di frenare la discesa involontaria
del tubo 昀氀essibile.
3 INSTALLAZIONEDELPUNTOPRESAPRATICOSMART
SU PARETI IN MURATURA
tubo solo su un livello
tubo solo su un livello
Il tubo 昀氀essibile si sviluppa solo sul livello orizzontale della predisposizione, limitando lo sviluppo
verticale al solo collegamento della presa Pratico Smart.
Incollare mediante
un manicotto la rete
tubiera alla presa
2° livello
1° livello
2° livello
1° livello
RIPETERE LE OPERAZIONI INDICATE AI PUNTI 1 - 2 - 3 IN ALTO
Incollare mediante un manicotto la rete tubiera alla presa.
Realizzare nel pannello in cartongesso l’apertura di forma rettangolare
con le dimensioni 15 x12 cm.
ATTENZIONE
Applicare il pannello in cartongesso al telaio in
modo che il coperchio della presa non fuoriesca.
12
Evitare che il tubo 昀氀essibile si sviluppi su 2 livelli della predisposizione Pratico Smart.
108
Listino 2025
15
Realizzare nella muratura
una traccia di forma
rettangolare delle
dimensioni 18x11x8,5
cm. e la traccia per
alloggiamento della
rete tubiera e della linea
elettrica di attivazione.
18
1 -
Inserire la linea elettrica di attivazione.
2 -
Fissare la guaina elettrica alla presa.
3 -
Collegare mediante i morsetti
la linea elettrica alla presa
SU PARETI IN CARTONGESSO
8,5
1
2
Murare la presa con
coperchio giallo a 昀椀lo
intonaco
Fissare la presa aspirante al montante destro o sinistro della parete.
Si consiglia di aggiungere un ulteriore montante per garantire un migliore 昀椀ssaggio.
3
