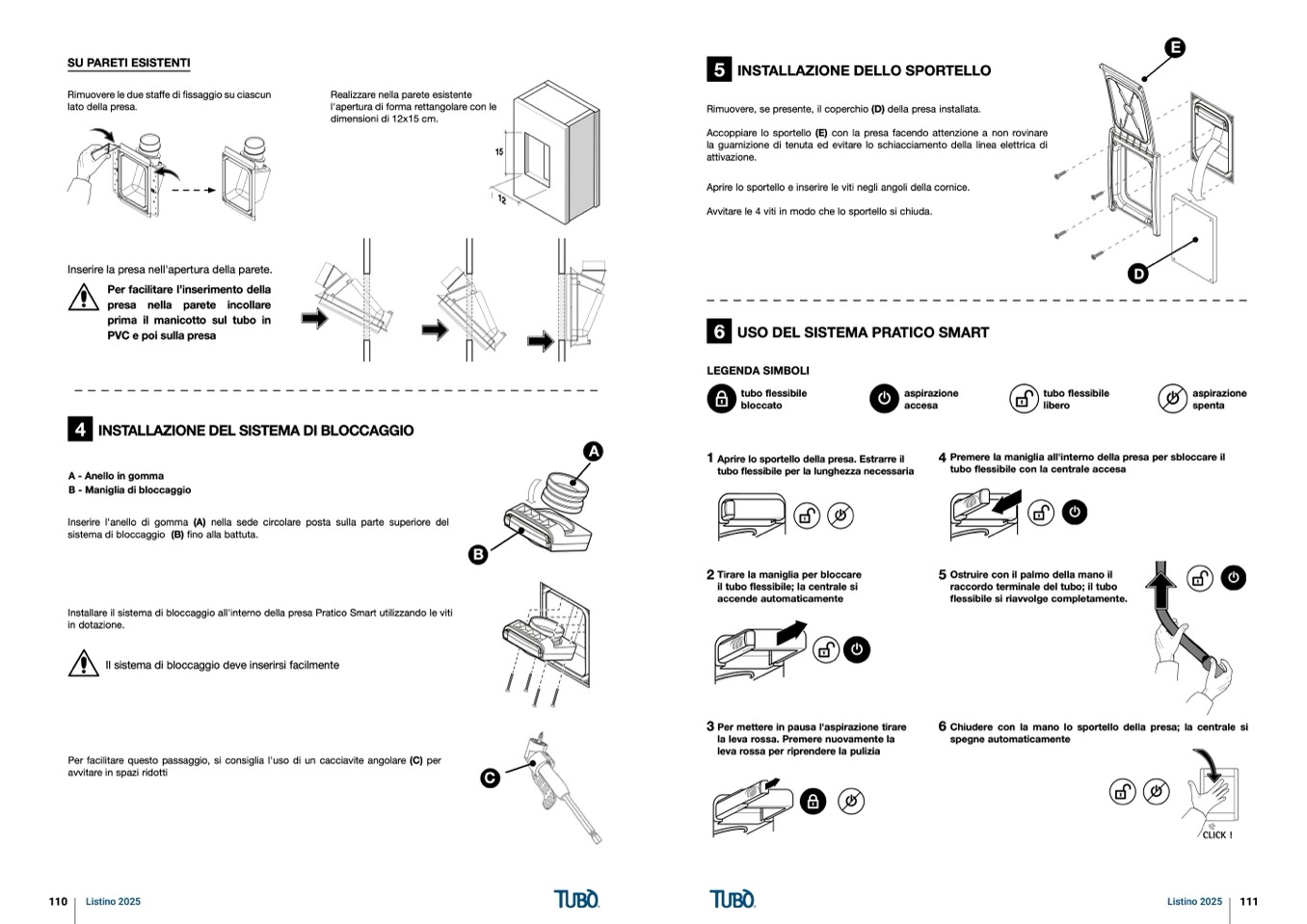

SU PARETI ESISTENTI
Rimuovere le due sta昀昀e di 昀椀ssaggio su ciascun
lato della presa.
Realizzare nella parete esistente
l'apertura di forma rettangolare con le
dimensioni di 12x15 cm.
5 INSTALLAZIONE DELLO SPORTELLO
Rimuovere, se presente, il coperchio
(D)
della presa installata.
Accoppiare lo sportello (E) con la presa facendo attenzione a non rovinare
la guarnizione di tenuta ed evitare lo schiacciamento della linea elettrica di
attivazione.
Inserire la presa nell'apertura della parete.
Per facilitare l’inserimento della
presa nella parete incollare
prima il manicotto sul tubo in
PVC e poi sulla presa
4 INSTALLAZIONEDELSISTEMADIBLOCCAGGIO
A - Anello in gomma
B - Maniglia di bloccaggio
Inserire l'anello di gomma (A) nella sede circolare posta sulla parte superiore del
sistema di bloccaggio
(B)
昀椀no alla battuta.
B
tubo flessibile
libero
aspirazione
spenta
Installare il sistema di bloccaggio all'interno della presa Pratico Smart utilizzando le viti
in dotazione.
Il sistema di bloccaggio deve inserirsi facilmente
Per facilitare questo passaggio, si consiglia l'uso di un cacciavite angolare (C) per
avvitare in spazi ridotti
110
Listino 2025
C
15
12
Aprire lo sportello e inserire le viti negli angoli della cornice.
Avvitare le 4 viti in modo che lo sportello si chiuda.
6 USO DEL SISTEMA PRATICO SMART
LEGENDA SIMBOLI
tubo flessibile
aspirazione
bloccato
accesa
A
1 Aprire lo sportello della presa. Estrarre il
4
Premere la maniglia all'interno della presa per sbloccare il
tubo flessibile per la lunghezza necessaria
tubo flessibile con la centrale accesa
2 Tirare la maniglia per bloccare
5
Ostruire con il palmo della mano il
il tubo flessibile; la centrale si
raccordo terminale del tubo; il tubo
accende automaticamente
昀氀essibile si riavvolge completamente.
3 Per mettere in pausa l'aspirazione tirare
6
Chiudere con la mano lo sportello della presa; la centrale si
la leva rossa. Premere nuovamente la
spegne automaticamente
leva rossa per riprendere la pulizia
