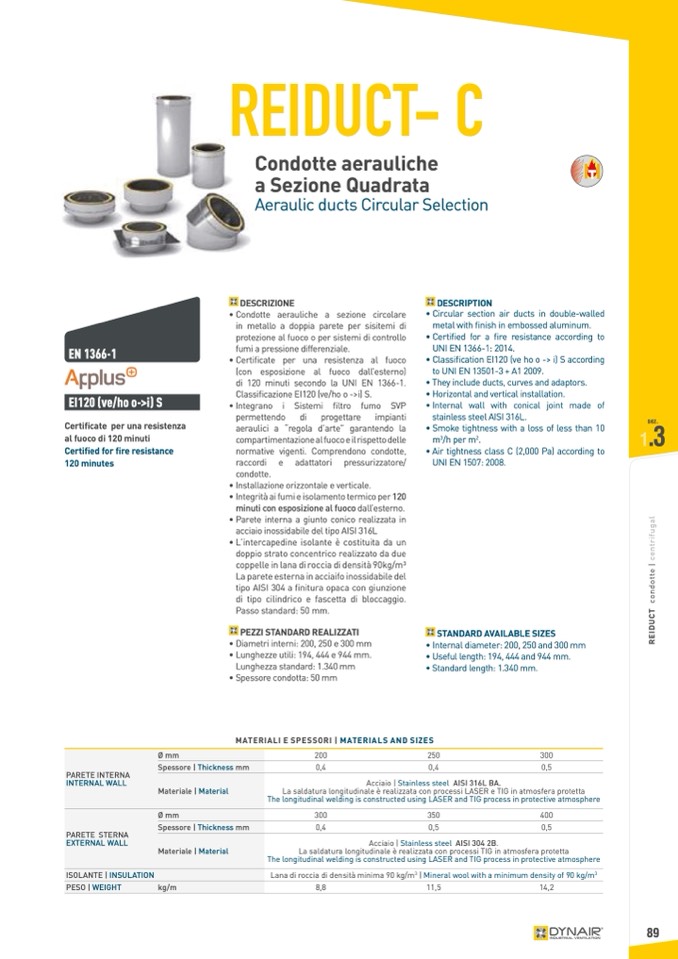

REIDUCT- C
Condotte aerauliche
a Sezione Quadrata
Aeraulic ducts Circular Selection
EN 1366-1
EI120 (ve/ho o->i) S
Certificate per una resistenza
al fuoco di 120 minuti
Certified for fire resistance
120 minutes
DESCRIZIONE
• Condotte aerauliche a sezione circolare
in metallo a doppia parete per sisitemi di
protezione al fuoco o per sistemi di controllo
fumi a pressione differenziale.
• Certificate per una resistenza al fuoco
(con esposizione al fuoco dall’esterno)
di 120 minuti secondo la UNI EN 1366-1.
Classificazione EI120 (ve/ho o ->i) S.
• Integrano i Sistemi filtro fumo SVP
permettendo di progettare impianti
aeraulici a “regola d’arte” garantendo la
compartimentazione al fuoco e il rispetto delle
normative vigenti. Comprendono condotte,
raccordi e adattatori pressurizzatore/
condotte.
• Installazione orizzontale e verticale.
• Integrità ai fumi e isolamento termico per 120
minuti con esposizione al fuoco dall’esterno.
• Parete interna a giunto conico realizzata in
acciaio inossidabile del tipo AISI 316L
• L’intercapedine isolante è costituita da un
doppio strato concentrico realizzato da due
coppelle in lana di roccia di densità 90kg/m3
La parete esterna in acciaifo inossidabile del
tipo AISI 304 a finitura opaca con giunzione
di tipo cilindrico e fascetta di bloccaggio.
Passo standard: 50 mm.
PEZZI STANDARD REALIZZATI
• Diametri interni: 200, 250 e 300 mm
• Lunghezze utili: 194, 444 e 944 mm.
Lunghezza standard: 1.340 mm
• Spessore condotta: 50 mm
DESCRIPTION
• Circular section air ducts in double-walled
metal with finish in embossed aluminum.
• Certified for a fire resistance according to
UNI EN 1366-1: 2014.
• Classification EI120 (ve ho o -> i) S according
to UNI EN 13501-3 + A1 2009.
• They include ducts, curves and adaptors.
• Horizontal and vertical installation.
• Internal wall with conical joint made of
stainless steel AISI 316L.
• Smoke tightness with a loss of less than 10
m
3
/h per m
2
.
• Air tightness class C (2,000 Pa) according to
UNI EN 1507: 2008.
sez.
1
.3
STANDARD AVAILABLE SIZES
• Internal diameter: 200, 250 and 300 mm
• Useful length: 194, 444 and 944 mm.
• Standard length: 1.340 mm.
MATERIALI E SPESSORI | MATERIALS AND SIZES
200
250
300
0,4
0,4
0,5
Acciaio | Stainless steel AISI 316L BA.
La saldatura longitudinale è realizzata con processi LASER e TIG in atmosfera protetta
The longitudinal welding is constructed using LASER and TIG process in protective atmosphere
300
350
400
0,4
0,5
0,5
Acciaio | Stainless steel AISI 304 2B.
La saldatura longitudinale è realizzata con processi TIG in atmosfera protetta
The longitudinal welding is constructed using LASER and TIG process in protective atmosphere
Lana di roccia di densità minima 90 kg/m
3
| Mineral wool with a minimum density of 90 kg/m
3
PARETE INTERNA
INTERNAL WALL
Ø mm
Spessore | Thickness mm
Materiale | Material
PARETE STERNA
EXTERNAL WALL
Ø mm
Spessore | Thickness mm
Materiale | Material
ISOLANTE | INSULATION
PESO | WEIGHT
kg/m
8,8
11,5
14,2
