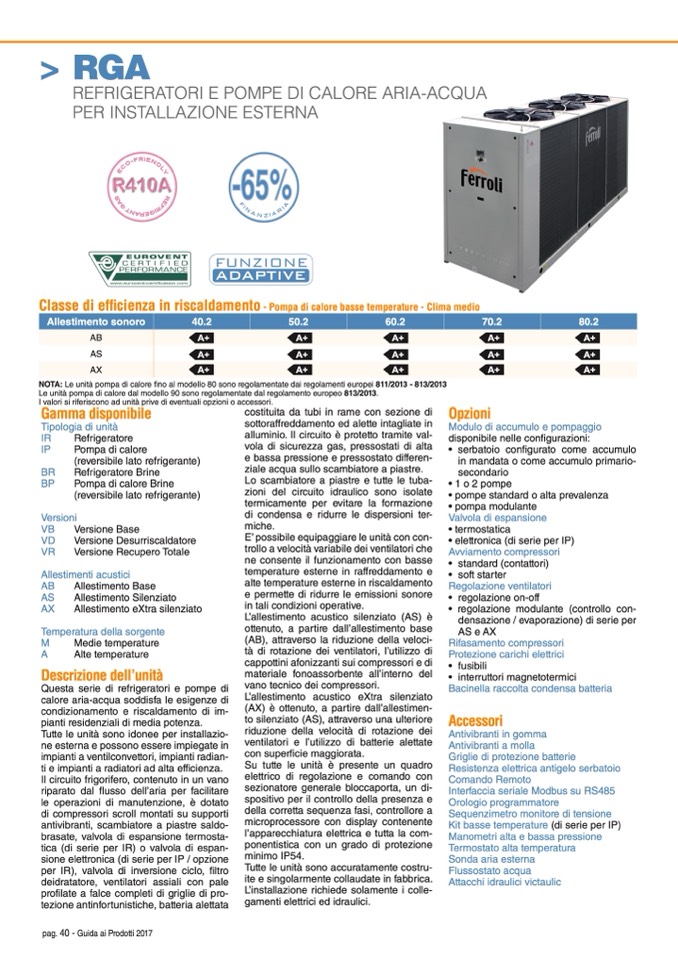

> RGA
REFRIGERATORI E POMPE DI CALORE ARIA-ACQUA
PER INSTALLAZIONE ESTERNA
Classe di efficienza in riscaldamento
- Pompa di calore basse temperature - Clima medio
AS
A+
A+
A+
A+
A+
Allestimento sonoro
AB
40.2
50.2
60.2
70.2
80.2
A+
A+
A+
A+
A+
AX
A+
A+
A+
A+
A+
NOTA: Le unità pompa di calore fino al modello 80 sono regolamentate dai regolamenti europei 811/2013 - 813/2013
Le unità pompa di calore dal modello 90 sono regolamentate dal regolamento europeo 813/2013.
I valori si riferiscono ad unit
à prive di eventuali opzioni o accessori.
costituita da tubi in rame con sezione di
sottoraffreddamento ed alette intagliate in
alluminio. Il circuito è protetto tramite val-
vola di sicurezza gas, pressostati di alta
e bassa pressione e pressostato differen-
ziale acqua sullo scambiatore a piastre.
Lo scambiatore a piastre e tutte le tuba-
zioni del circuito idraulico sono isolate
termicamente per evitare la formazione
di condensa e ridurre le dispersioni ter-
miche.
E’ possibile equipaggiare le unità con con-
trollo a velocità variabile dei ventilatori che
ne consente il funzionamento con basse
temperature esterne in raffreddamento e
alte temperature esterne in riscaldamento
e permette di ridurre le emissioni sonore
in tali condizioni operative.
L’allestimento acustico silenziato (AS) è
ottenuto, a partire dall’allestimento base
(AB), attraverso la riduzione della veloci-
tà di rotazione dei ventilatori, l’utilizzo di
cappottini afonizzanti sui compressori e di
materiale fonoassorbente all’interno del
vano tecnico dei compressori.
L’allestimento acustico eXtra silenziato
(AX) è ottenuto, a partire dall’allestimen-
to silenziato (AS), attraverso una ulteriore
riduzione della velocità di rotazione dei
ventilatori e l’utilizzo di batterie alettate
con superficie maggiorata.
Su tutte le unità è presente un quadro
elettrico di regolazione e comando con
sezionatore generale bloccaporta, un di-
spositivo per il controllo della presenza e
della corretta sequenza fasi, controllore a
microprocessore con display contenente
l’apparecchiatura elettrica e tutta la com-
ponentistica con un grado di protezione
minimo IP54.
Tutte le unità sono accuratamente costru-
ite e singolarmente collaudate in fabbrica.
L’installazione richiede solamente i colle-
gamenti elettrici ed idraulici.
Opzioni
Modulo di accumulo e pompaggio
disponibile nelle configurazioni:
• serbatoio configurato come accumulo
in mandata o come accumulo primario-
secondario
• 1 o 2 pompe
• pompe standard o alta prevalenza
• pompa modulante
Valvola di espansione
• termostatica
• elettronica (di serie per IP)
Avviamento compressori
• standard (contattori)
• soft starter
Regolazione ventilatori
• regolazione on-off
• regolazione modulante (controllo con-
densazione / evaporazione) di serie per
AS e AX
Rifasamento compressori
Protezione carichi elettrici
• fusibili
• interruttori magnetotermici
Bacinella raccolta condensa batteria
Accessori
Antivibranti in gomma
Antivibranti a molla
Griglie di protezione batterie
Resistenza elettrica antigelo serbatoio
Comando Remoto
Interfaccia seriale Modbus su RS485
Orologio programmatore
Sequenzimetro monitore di tensione
Kit basse temperature (di serie per IP)
Manometri alta e bassa pressione
Termostato alta temperatura
Sonda aria esterna
Flussostato acqua
Attacchi idraulici victaulic
Gamma disponibile
Tipologia di unità
IR
Refrigeratore
IP
Pompa di calore
(reversibile lato refrigerante)
BR
Refrigeratore Brine
BP
Pompa di calore Brine
(reversibile lato refrigerante)
Versioni
VB
Versione Base
VD
Versione Desurriscaldatore
VR
Versione Recupero Totale
Allestimenti acustici
AB
Allestimento Base
AS
Allestimento Silenziato
AX
Allestimento eXtra silenziato
Temperatura della sorgente
M
Medie temperature
A
Alte temperature
Descrizione dell’unità
Questa serie di refrigeratori e pompe di
calore aria-acqua soddisfa le esigenze di
condizionamento e riscaldamento di im-
pianti residenziali di media potenza.
Tutte le unità sono idonee per installazio-
ne esterna e possono essere impiegate in
impianti a ventilconvettori, impianti radian-
ti e impianti a radiatori ad alta efficienza.
Il circuito frigorifero, contenuto in un vano
riparato dal flusso dell’aria per facilitare
le operazioni di manutenzione, è dotato
di compressori scroll montati su supporti
antivibranti, scambiatore a piastre saldo-
brasate, valvola di espansione termosta-
tica (di serie per IR) o valvola di espan-
sione elettronica (di serie per IP / opzione
per IR), valvola di inversione ciclo, filtro
deidratatore, ventilatori assiali con pale
profilate a falce completi di griglie di pro-
tezione antinfortunistiche, batteria alettata
pag. 40 - Guida ai Prodotti 2017
Cod. BTP00457
Rev. 03
Data: 22/01/2014
