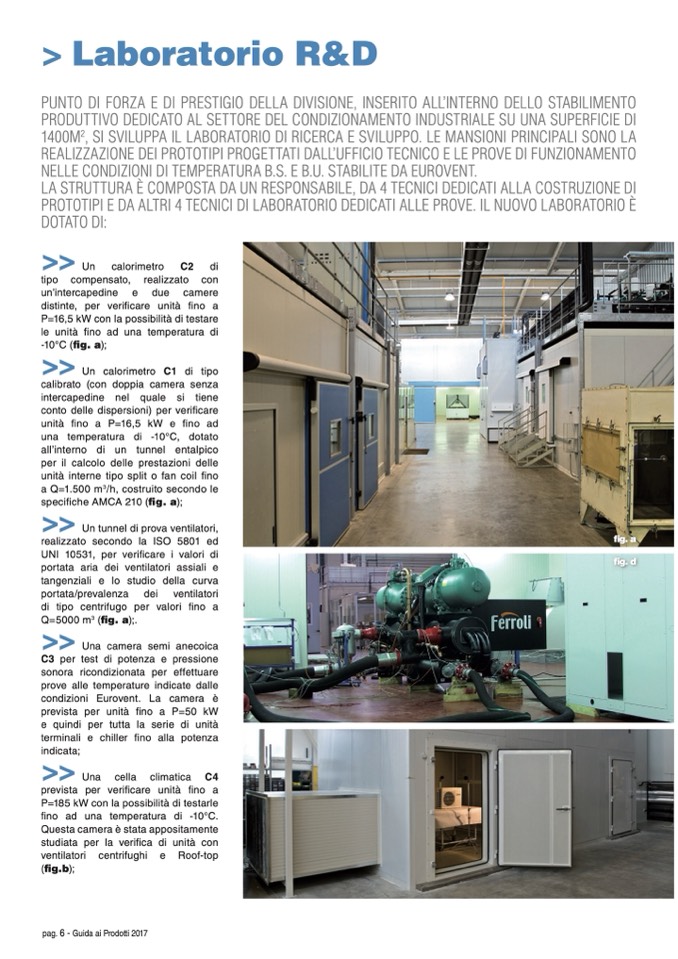

2
Un
calorimetro
C2
di
tipo compensato, realizzato con
un’intercapedine e due camere
distinte, per verificare unità fino a
P=16,5 kW con la possibilità di testare
le unità fino ad una temperatura di
-10°C (fig. a);
Un calorimetro C1 di tipo
calibrato (con doppia camera senza
intercapedine nel quale si tiene
conto delle dispersioni) per verificare
unità fino a P=16,5 kW e fino ad
una temperatura di -10°C, dotato
all’interno di un tunnel entalpico
per il calcolo delle prestazioni delle
unità interne tipo split o fan coil fino
a Q=1.500 m
3
/h, costruito secondo le
specifiche AMCA 210 (fig. a);
Un tunnel di prova ventilatori,
realizzato secondo la ISO 5801 ed
UNI 10531, per verificare i valori di
portata aria dei ventilatori assiali e
tangenziali e lo studio della curva
portata/prevalenza dei ventilatori
di tipo centrifugo per valori fino a
Q=5000 m
3
(fig. a);.
fig. a
fig. d
Una camera semi anecoica
C3 per test di potenza e pressione
sonora ricondizionata per effettuare
prove alle temperature indicate dalle
condizioni Eurovent. La camera è
prevista per unità fino a P=50 kW
e quindi per tutta la serie di unità
terminali e chiller fino alla potenza
indicata;
Una cella climatica C4
prevista per verificare unità fino a
P=185 kW con la possibilità di testarle
fino ad una temperatura di -10°C.
Questa camera è stata appositamente
studiata per la verifica di unità con
ventilatori centrifughi e Roof-top
(fig.b);
pag. 6 - Guida ai Prodotti 2017
