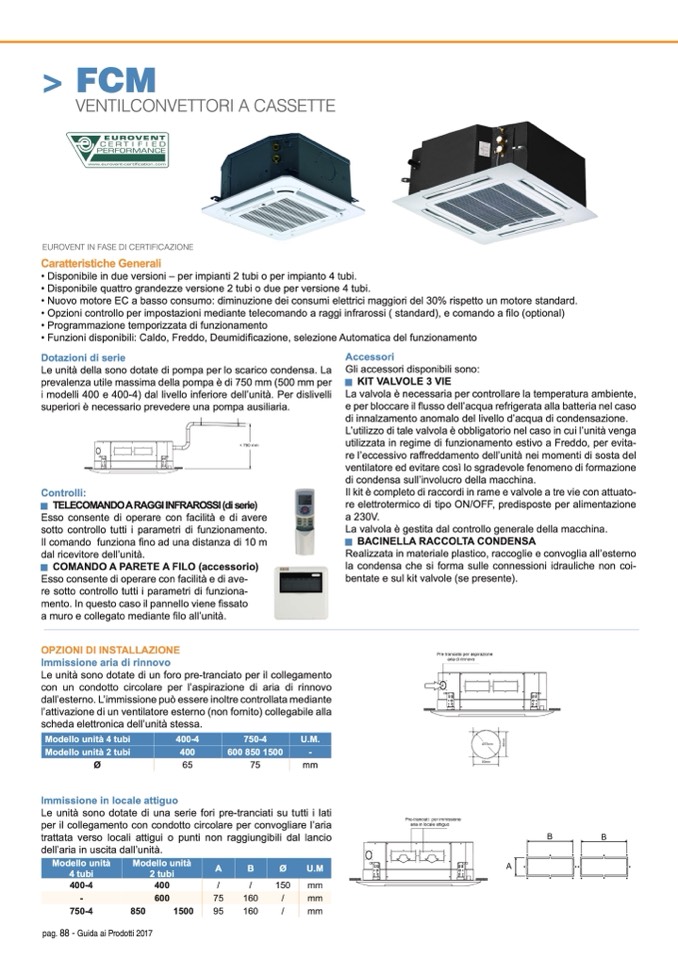

> FCM
VENTILCONVETTORI A CASSETTE
EUROVENT IN FASE DI CERTIFICAZIONE
Caratteristiche Generali
• Disponibile in due versioni – per impianti 2 tubi o per impianto 4 tubi.
• Disponibile quattro grandezze versione 2 tubi o due per versione 4 tubi.
• Nuovo motore EC a basso consumo: diminuzione dei consumi elettrici maggiori del 30% rispetto un motore standard.
• Opzioni controllo per impostazioni mediante telecomando a raggi infrarossi ( standard), e comando a filo (optional)
• Programmazione temporizzata di funzionamento
• Funzioni disponibili: Caldo, Freddo, Deumidificazione, selezione Automatica del funzionamento
Dotazioni di serie
Le unità della sono dotate di pompa per lo scarico condensa. La
prevalenza utile massima della pompa è di 750 mm (500 mm per
i modelli 400 e 400-4) dal livello inferiore dell’unità. Per dislivelli
superiori è necessario prevedere una pompa ausiliaria.
Controlli:
■ TELECOMANDOARAGGIINFRAROSSI(diserie)
Esso consente di operare con facilità e di avere
sotto controllo tutti i parametri di funzionamento.
Il comando funziona fino ad una distanza di 10 m
dal ricevitore dell’unità.
■ COMANDO A PARETE A FILO (accessorio)
Esso consente di operare con facilità e di ave-
re sotto controllo tutti i parametri di funziona-
mento. In questo caso il pannello viene fissato
a muro e collegato mediante filo all’unità.
OPZIONI DI INSTALLAZIONE
Immissione aria di rinnovo
Le unità sono dotate di un foro pre-tranciato per il collegamento
con un condotto circolare per l’aspirazione di aria di rinnovo
dall’esterno. L’immissione può essere inoltre controllata mediante
l’attivazione di un ventilatore esterno (non fornito) collegabile alla
scheda elettronica dell’unità stessa.
Immissione in locale attiguo
Le unità sono dotate di una serie fori pre-tranciati su tutti i lati
per il collegamento con condotto circolare per convogliare l’aria
trattata verso locali attigui o punti non raggiungibili dal lancio
dell’aria in uscita dall’unità.
mm
95
160
/
mm
Accessori
Gli accessori disponibili sono:
■ KIT VALVOLE 3 VIE
La valvola è necessaria per controllare la temperatura ambiente,
e per bloccare il flusso dell’acqua refrigerata alla batteria nel caso
di innalzamento anomalo del livello d’acqua di condensazione.
L’utilizzo di tale valvola è obbligatorio nel caso in cui l’unità venga
utilizzata in regime di funzionamento estivo a Freddo, per evita-
re l’eccessivo raffreddamento dell’unità nei momenti di sosta del
ventilatore ed evitare così lo sgradevole fenomeno di formazione
di condensa sull’involucro della macchina.
Il kit è completo di raccordi in rame e valvole a tre vie con attuato-
re elettrotermico di tipo ON/OFF, predisposte per alimentazione
a 230V.
La valvola è gestita dal controllo generale della macchina.
■ BACINELLA RACCOLTA CONDENSA
Realizzata in materiale plastico, raccoglie e convoglia all’esterno
la condensa che si forma sulle connessioni idrauliche non coi-
bentate e sul kit valvole (se presente).
Modello unità 4 tubi
400-4
750-4
U.M.
Modello unità 2 tubi
400
600 850 1500
-
Ø
65
75
mm
Modello unità
4 tubi
Modello unità
2 tubi
A
B
Ø
U.M
400-4
400
/
/
150
-
600
75
160
/
mm
750-4
pag. 88 - Guida ai Prodotti 2017
Cod. BTP00728
Rev. 01
Data: 23/01/2017
850
1500
