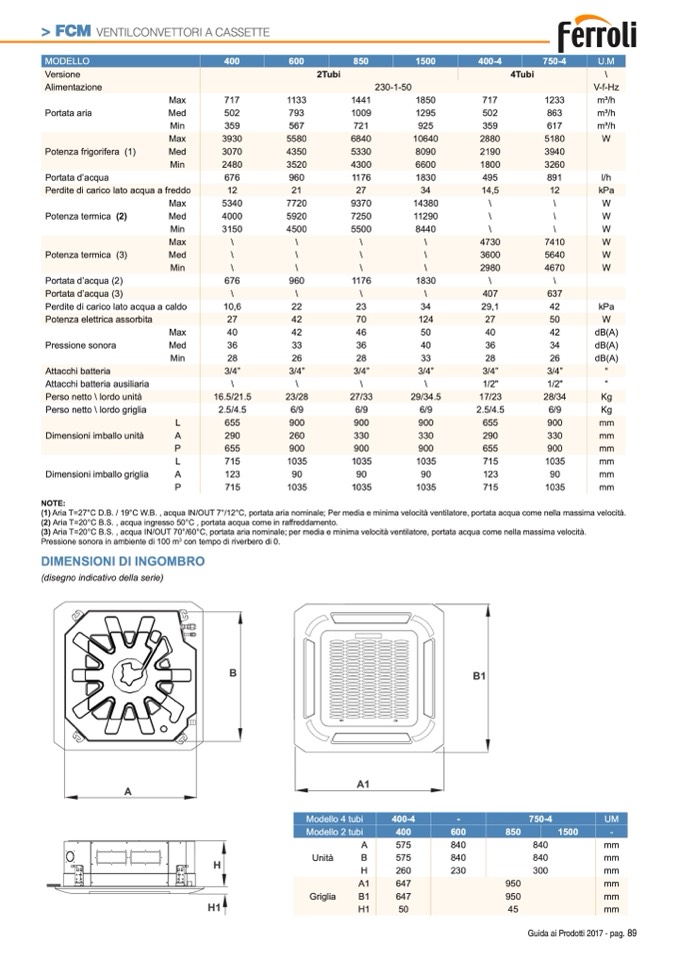

> FCM
VENTILCONVETTORI A CASSETTE
> FCM
VENTILCONVETTORI A CASSETTE
MODELLO
400 600 850 1500 400-4 750-4
U.M
Versione
2Tubi
4Tubi
\
Alimentazione
230-1-50
V-f-Hz
Portata aria
Max
717
1133
1441
1850
717
1233
m3/h
Med
502
793
1009
1295
502
863
m3/h
Min
359
567
721
925
359
617
m3/h
Potenza frigorifera (1)
Max
3930
5580
6840
10640
2880
5180
W
Med
3070
4350
5330
8090
2190
3940
Min
2480
3520
4300
6600
1800
3260
Portata d’acqua
676
960
1176
1830
495
891
l/h
Perdite di carico lato acqua a freddo
12
21
27
34
14,5
12
kPa
Potenza termica (2)
Max
5340
7720
9370
14380
\
\
W
Med
4000
5920
7250
11290
\
\
W
Min
3150
4500
5500
8440
\
\
W
Potenza termica (3)
Max
\
\
\
\
4730
7410
W
Med
\
\
\
\
3600
5640
W
Min
\
\
\
\
2980
4670
W
Portata d’acqua (2)
676
960
1176
1830
\
\
Portata d’acqua (3)
\
\
\
\
407
637
Perdite di carico lato acqua a caldo
10,6
22
23
34
29,1
42
kPa
Potenza elettrica assorbita
27
42
70
124
27
50
W
Pressione sonora
Max
40
42
46
50
40
42
dB(A)
Med
36
33
36
40
36
34
dB(A)
Min
28
26
28
33
28
26
dB(A)
Attacchi batteria
3/4”
3/4”
3/4”
3/4”
3/4”
3/4”
“
Attacchi batteria ausiliaria
\
\
\
\
1/2"
1/2"
“
Perso netto \ lordo unità
16.5/21.5
23/28
27/33
29/34.5
17/23
28/34
Kg
Perso netto \ lordo griglia
2.5/4.5
6/9
6/9
6/9
2.5/4.5
6/9
Kg
Dimensioni imballo unità
L
655
900
900
900
655
900
mm
A
290
260
330
330
290
330
mm
P
655
900
900
900
655
900
mm
Dimensioni imballo griglia
L
715
1035
1035
1035
715
1035
mm
A
123
90
90
90
123
90
mm
P
715
1035
1035
1035
715
1035
mm
NOTE:
(1) Aria T=27°C D.B. / 19°C W.B. , acqua IN/OUT 7°/12°C, portata aria nominale; Per media e minima velocità ventilatore, portata acqua come nella massima velocità.
(2) Aria T=20°C B.S. , acqua ingresso 50°C , portata acqua come in raffreddamento.
(3) Aria T=20°C B.S. , acqua IN/OUT 70°/60°C, portata aria nominale; per media e minima velocità ventilatore, portata acqua come nella massima velocità.
Pressione sonora in ambiente di 100 m
3
con tempo di riverbero di 0.
DIMENSIONI DI INGOMBRO
(disegno indicativo della serie)
Modello 4 tubi
400-4
-
750-4
UM
Modello 2 tubi
400
600
850
1500
-
Griglia
575
575
260
647
840
840
230
950
840
840
300
A1
mm
B1
647
950
mm
H1
50
45
mm
A
mm
Unità
B
mm
H
mm
Guida ai Prodotti 2017 - pag. 89
