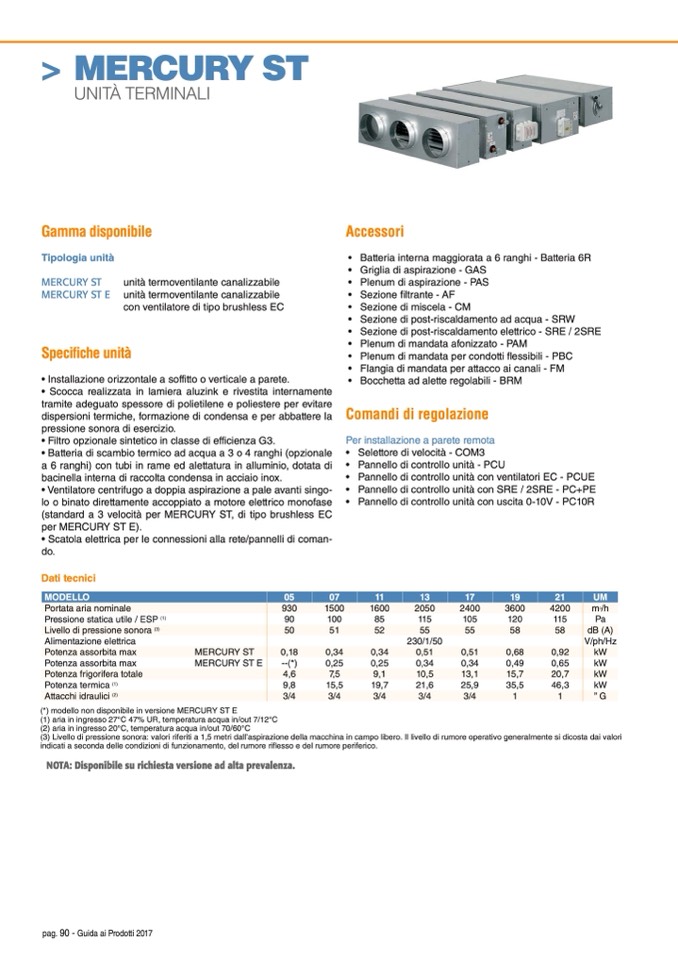

> MERCURY ST

UNITÀ TERMINALI

Gamma disponibile

Accessori

• Batteria interna maggiorata a 6 ranghi - Batteria 6R

• Griglia di aspirazione - GAS

• Plenum di aspirazione - PAS

• Sezione filtrante - AF

• Sezione di miscela - CM

• Sezione di post-riscaldamento ad acqua - SRW

• Sezione di post-riscaldamento elettrico - SRE / 2SRE

• Plenum di mandata afonizzato - PAM

• Plenum di mandata per condotti flessibili - PBC

• Flangia di mandata per attacco ai canali - FM

• Bocchetta ad alette regolabili - BRM

Comandi di regolazione

Per installazione a parete remota

• Selettore di velocità - COM3

• Pannello di controllo unità - PCU

• Pannello di controllo unità con ventilatori EC - PCUE

• Pannello di controllo unità con SRE / 2SRE - PC+PE

• Pannello di controllo unità con uscita 0-10V - PC10R

V/ph/Hz

kW

kW

kW

kW

Tipologia unità

MERCURY ST

MERCURY ST E

unità termoventilante canalizzabile

unità termoventilante canalizzabile

con ventilatore di tipo brushless EC

Specifiche unità

• Installazione orizzontale a soffitto o verticale a parete.

• Scocca realizzata in lamiera aluzink e rivestita internamente

tramite adeguato spessore di polietilene e poliestere per evitare

dispersioni termiche, formazione di condensa e per abbattere la

pressione sonora di esercizio.

• Filtro opzionale sintetico in classe di efficienza G3.

• Batteria di scambio termico ad acqua a 3 o 4 ranghi (opzionale

a 6 ranghi) con tubi in rame ed alettatura in alluminio, dotata di

bacinella interna di raccolta condensa in acciaio inox.

• Ventilatore centrifugo a doppia aspirazione a pale avanti singo-

lo o binato direttamente accoppiato a motore elettrico monofase

(standard a 3 velocità per MERCURY ST, di tipo brushless EC

per MERCURY ST E).

• Scatola elettrica per le connessioni alla rete/pannelli di coman-

do.

Dati tecnici

Alimentazione elettrica

Potenza assorbita max

Potenza termica

(1)

MERCURY ST E

MODELLO

Portata aria nominale

Pressione statica utile / ESP

(1)

Livello di pressione sonora

(3)

Potenza assorbita max

MERCURY ST

05

0,18

07

0,34

1600

85

0,34

13

2050

0,51

2400

105

55

19

930

1500

3600

4200

115

m

3

/h

90

100

115

120

Pa

50

51

52

55

58

58

dB (A)

230/1/50

0,51

0,68

0,92

Potenza frigorifera totale

--(*)

0,25

0,25

0,34

0,34

0,49

0,65

4,6

7,5

(*) modello non disponibile in versione MERCURY ST E

(1) aria in ingresso 27°C 47% UR, temperatura acqua in/out 7/12°C

(2) aria in ingresso 20°C, temperatura acqua in/out 70/60°C

(3) Livello di pressione sonora: valori riferiti a 1,5 metri dall’aspirazione della macchina in campo libero. Il livello di rumore operativo generalmente si dicosta dai valori

indicati a seconda delle condizioni di funzionamento, del rumore riflesso e del rumore periferico.

NOTA: Disponibile su richiesta versione ad alta prevalenza.

pag. 90 - Guida ai Prodotti 2017

11

9,1

10,5

17

13,1

15,7

21

20,7

UM

Attacchi idraulici

(2)

9,8

15,5

19,7

21,6

25,9

35,5

46,3

3/4

3/4

3/4

3/4

3/4

1

1

”G
