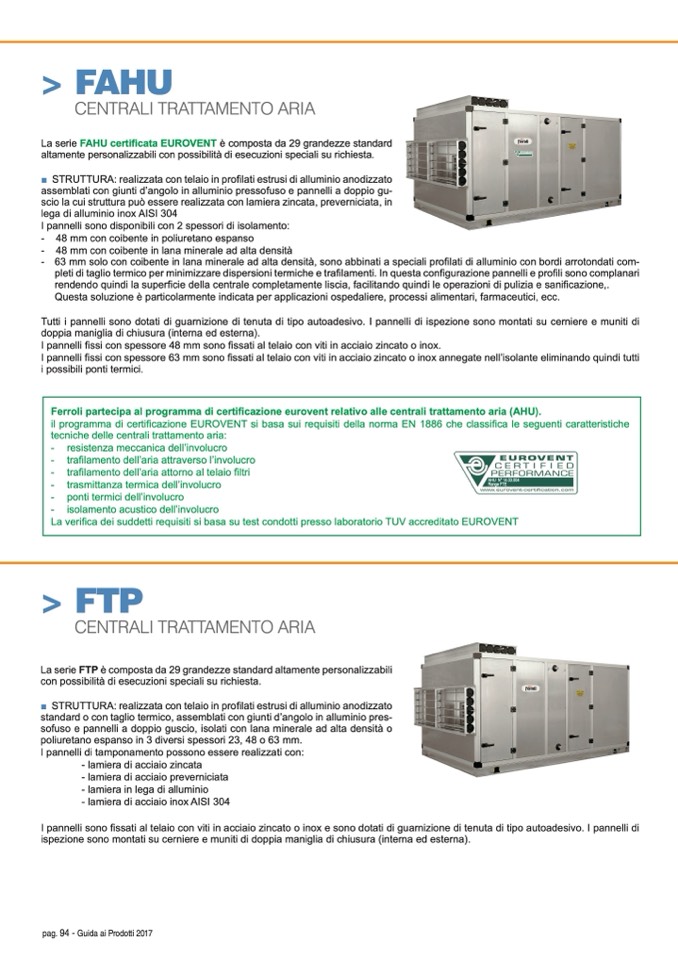

> FAHU

CENTRALI TRATTAMENTO ARIA

La serie FAHU certificata EUROVENT è composta da 29 grandezze standard

altamente personalizzabili con possibilità di esecuzioni speciali su richiesta.

■ STRUTTURA: realizzata con telaio in profilati estrusi di alluminio anodizzato

assemblati con giunti d’angolo in alluminio pressofuso e pannelli a doppio gu-

scio la cui struttura può essere realizzata con lamiera zincata, preverniciata, in

lega di alluminio inox AISI 304

I pannelli sono disponibili con 2 spessori di isolamento:

- 48 mm con coibente in poliuretano espanso

- 48 mm con coibente in lana minerale ad alta densità

- 63 mm solo con coibente in lana minerale ad alta densità, sono abbinati a speciali profilati di alluminio con bordi arrotondati com-

pleti di taglio termico per minimizzare dispersioni termiche e trafilamenti. In questa configurazione pannelli e pro

fili sono complanari

rendendo quindi la superficie della centrale completamente liscia, facilitando quindi le operazioni di pulizia e sanificazione,.

Questa soluzione è particolarmente indicata per applicazioni ospedaliere, processi alimentari, farmaceutici, ecc.

Tutti i pannelli sono dotati di guarnizione di tenuta di tipo autoadesivo. I pannelli di ispezione sono montati su cerniere e muniti di

doppia maniglia di chiusura (interna ed esterna).

I pannelli fissi con spessore 48 mm sono fissati al telaio con viti in acciaio zincato o inox.

I pannelli fissi con spessore 63 mm sono fissati al telaio con viti in acciaio zincato o inox annegate nell’isolante eliminando quindi tutti

i possibili ponti termici.

Ferroli partecipa al programma di certificazione eurovent relativo alle centrali trattamento aria (AHU).

il programma di certificazione EUROVENT si basa sui requisiti della norma EN 1886 che classifica le seguenti caratteristiche

tecniche delle centrali trattamento aria:

- resistenza meccanica dell’involucro

- trafilamento dell’aria attraverso l’involucro

- trafilamento dell’aria attorno al telaio

filtri

- trasmittanza termica dell’involucro

- ponti termici dell’involucro

- isolamento acustico dell’involucro

AHU N° 14.03.004

Range FTE

La verifica dei suddetti requisiti si basa su test condotti presso laboratorio TUV accreditato EUROVENT

> FTP

CENTRALI TRATTAMENTO ARIA

La serie FTP è composta da 29 grandezze standard altamente personalizzabili

con possibilità di esecuzioni speciali su richiesta.

■ STRUTTURA: realizzata con telaio in profilati estrusi di alluminio anodizzato

standard o con taglio termico, assemblati con giunti d’angolo in alluminio pres-

sofuso e pannelli a doppio guscio, isolati con lana minerale ad alta densità o

poliuretano espanso in 3 diversi spessori 23, 48 o 63 mm.

I pannelli di tamponamento possono essere realizzati con:

- lamiera di acciaio zincata

- lamiera di acciaio preverniciata

- lamiera in lega di alluminio

- lamiera di acciaio inox AISI 304

I pannelli sono fissati al telaio con viti in acciaio zincato o inox e sono dotati di guarnizione di tenuta di tipo autoadesivo. I pannelli di

ispezione sono montati su cerniere e muniti di doppia maniglia di chiusura (interna ed esterna).

pag. 94 - Guida ai Prodotti 2017
