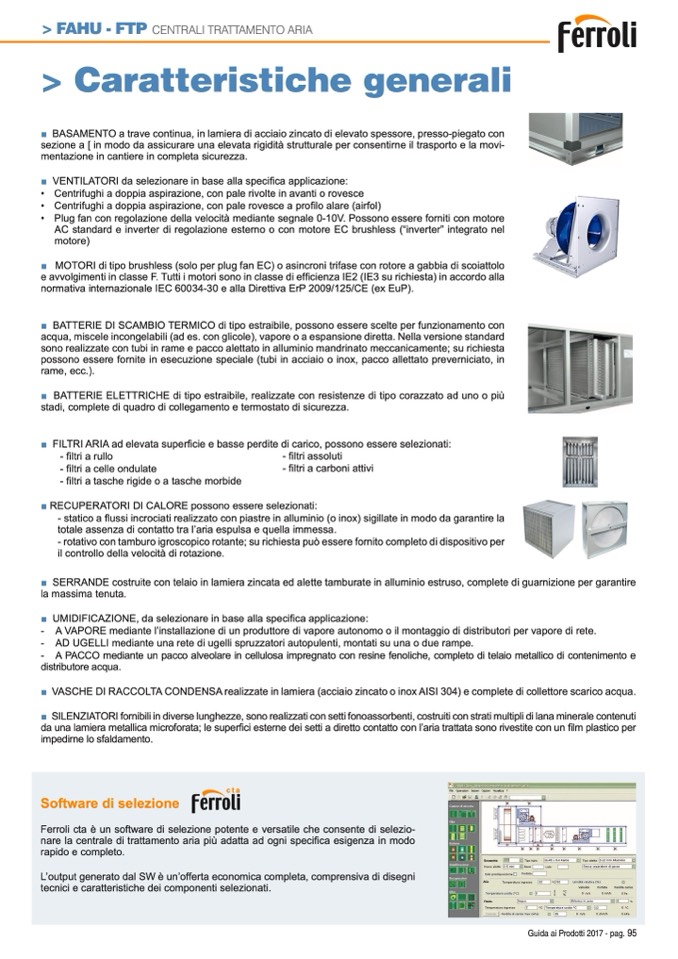

> FAHU - FTP

CENTRALI TRATTAMENTO ARIA

> Caratteristiche generali

■ BASAMENTO a trave continua, in lamiera di acciaio zincato di elevato spessore, presso-piegato con

sezione a [ in modo da assicurare una elevata rigidità strutturale per consentirne il trasporto e la movi-

mentazione in cantiere in completa sicurezza.

■ VENTILATORI da selezionare in base alla specifica applicazione:

• Centrifughi a doppia aspirazione, con pale rivolte in avanti o rovesce

• Centrifughi a doppia aspirazione, con pale rovesce a profilo alare (airfol)

• Plug fan con regolazione della velocità mediante segnale 0-10V. Possono essere forniti con motore

AC standard e inverter di regolazione esterno o con motore EC brushless (“inverter” integrato nel

motore)

■ MOTORI di tipo brushless (solo per plug fan EC) o asincroni trifase con rotore a gabbia di scoiattolo

e avvolgimenti in classe F. Tutti i motori sono in classe di efficienza IE2 (IE3 su richiesta) in accordo alla

normativa internazionale IEC 60034-30 e alla Direttiva ErP 2009/125/CE (ex EuP).

■ BATTERIE DI SCAMBIO TERMICO di tipo estraibile, possono essere scelte per funzionamento con

acqua, miscele incongelabili (ad es. con glicole), vapore o a espansione diretta. Nella versione standard

sono realizzate con tubi in rame e pacco alettato in alluminio mandrinato meccanicamente; su richiesta

possono essere fornite in esecuzione speciale (tubi in acciaio o inox, pacco allettato preverniciato, in

rame, ecc.).

■ BATTERIE ELETTRICHE di tipo estraibile, realizzate con resistenze di tipo corazzato ad uno o pi

ù

stadi, complete di quadro di collegamento e termostato di sicurezza.

■ FILTRI ARIA ad elevata superficie e basse perdite di carico, possono essere selezionati:

- filtri a rullo

- filtri assoluti

- filtri a celle ondulate

- filtri a carboni attivi

- filtri a tasche rigide o a tasche morbide

■ RECUPERATORI DI CALORE possono essere selezionati:

- statico a flussi incrociati realizzato con piastre in alluminio (o inox) sigillate in modo da garantire la

totale assenza di contatto tra l’aria espulsa e quella immessa.

- rotativo con tamburo igroscopico rotante; su richiesta può essere fornito completo di dispositivo per

il controllo della velocità di rotazione.

■ SERRANDE costruite con telaio in lamiera zincata ed alette tamburate in alluminio estruso, complete di guarnizione per garantire

la massima tenuta.

■ UMIDIFICAZIONE, da selezionare in base alla specifica applicazione:

- A VAPORE mediante l’installazione di un produttore di vapore autonomo o il montaggio di distributori per vapore di rete.

- AD UGELLI mediante una rete di ugelli spruzzatori autopulenti, montati su una o due rampe.

- A PACCO mediante un pacco alveolare in cellulosa impregnato con resine fenoliche, completo di telaio metallico di contenimento e

distributore acqua.

■ VASCHE DI RACCOLTA CONDENSA realizzate in lamiera (acciaio zincato o inox AISI 304) e complete di collettore scarico acqua.

■ SILENZIATORIfornibiliindiverselunghezze,sonorealizzaticonsettifonoassorbenti,costruiticonstratimultiplidilanamineralecontenuti

da una lamiera metallica microforata; le superfici esterne dei setti a diretto contatto con l’aria trattata sono rivestite con un film plastico per

impedirne lo sfaldamento.

Software di selezione

cta

Ferroli cta è un software di selezione potente e versatile che consente di selezio-

nare la centrale di trattamento aria più adatta ad ogni specifica esigenza in modo

rapido e completo.

L’output generato dal SW è un’offerta economica completa, comprensiva di disegni

tecnici e caratteristiche dei componenti selezionati.

Guida ai Prodotti 2017 - pag. 95
