Installazione

Come già accennato OLIflex S.P. inox è unico nel suo

genere perché abbina innovazione, tenuta meccanica,

tenuta alla condensa, tenuta ai gas e allo sfilamento degli

elementi:

Vedi disegno n° 1

Lato femmina degli elementi:

1.Sede per la tenuta meccanica, alla pressione, dei

gas di combustione (P1 = 200 Pa).

2.Sede della guarnizione di tenuta alle condense

ed alla pressione dei gas di combustione

(H1 = 5000 Pa).

3.Bugnature trapezoidali, inclinate, per la tenuta

meccanica allo sfilamento degli elementi.



Lato maschio degli elementi:

Installation

As already mentioned, OLIflex S.P. inox is one of its kind

since it combines innovation, mechanical seal, tightness

against condensation, gas and loosening of its system

elements:

See drawing no. 1



Female side of the elements:

1.Housing for mechanical seal to ensure pressure

tightness against combustion gas. (P1 = 200 Pa)

2.Housing of rubber seal, condensation tight and

pressure tightness against combustion gas.

(H1 = 5000 Pa)

3. Trapezoidal, slanted embossing for loosening

resistance of elements.



Male side of elements:

4.Shaped rib, to be coupled with part (1), for

mechanical seal that guarantees pressure tightness

against combustion gas.

5.Cylindrical side, flat, for seal tightness.

6.Trapezoidal slanted embossing, together with the

side (3), for the mechanical seal to the extraction (it

does not need a loking band).

4.Nervatura sagomata, da accoppiare con parte (1),

per la tenuta meccanica, alla pressione, dei gas di

combustione.

5. Lato cilindrico, piano, per la tenuta della guarnizione.

6. Bugnature trapezoidali, inclinate, d’accoppiamento

con il lato (3), per la tenuta meccanica allo sfilamento

(non necessita di fascetta stringitubo).

1

2

3

Senso Fumi

Direction of smoke

4

5

6

74

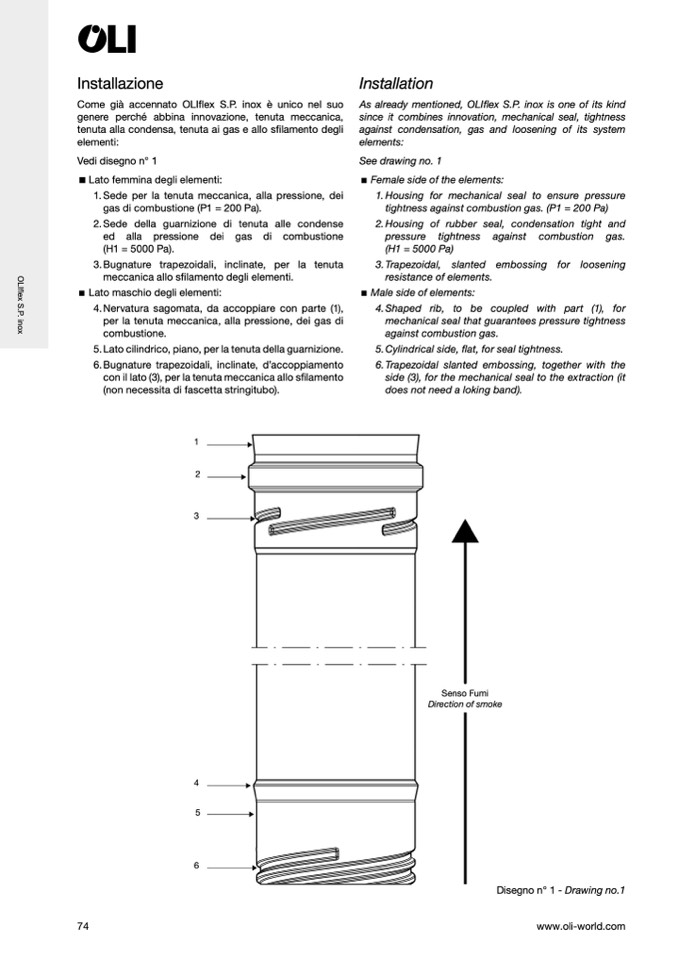

Disegno n° 1 - Drawing no.1
