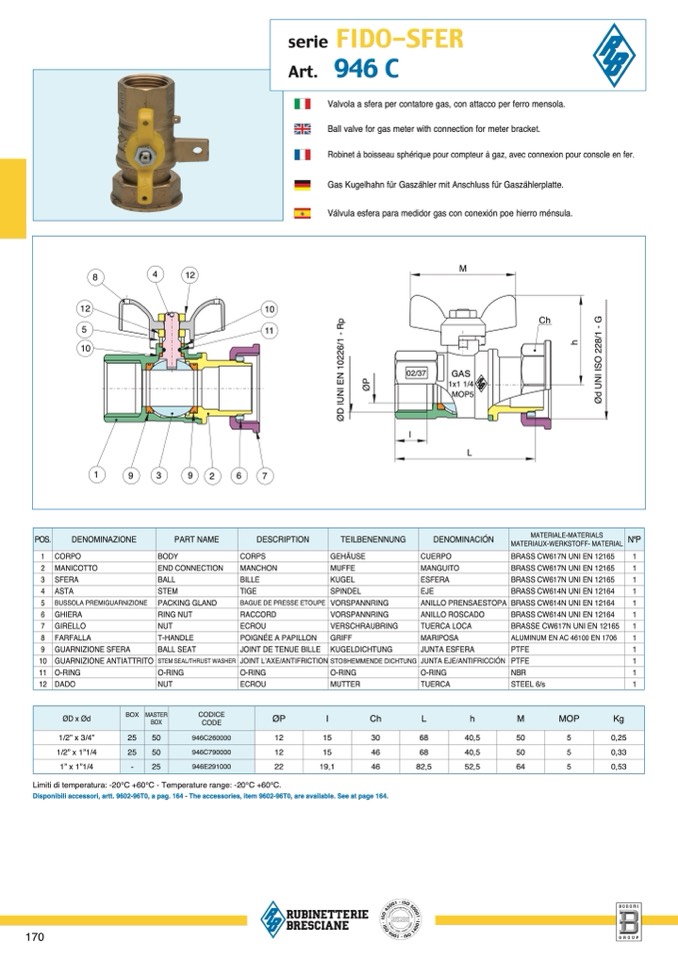

serie FIDO-SFER
Art. 946 C
Valvola a sfera per contatore gas, con attacco per ferro mensola.
Ball valve for gas meter with connection for meter bracket.
Robinet à boisseau sphérique pour compteur à gaz, avec connexion pour console en fer.
Gas Kugelhahn für Gaszähler mit Anschluss für Gaszählerplatte
.
Válvula esfera para medidor gas con conexión poe hierro ménsula
.
M
4
8
12
12
5
10
10
1
1
Ø
D
I
U
N
I
E
N
1
0
2
2
6
/
1
-
R
p
Ch
h
02/37
Ø
P
GAS
1x1 1/4
MOP
5
Ø
d
U
N
I
I
S
O
2
2
8
/
1
-
G
l
L
1
2
3
9
9
6
7
POS.
DENOMINAZIONE
PART NAME
DESCRIPTION
TEILBENENNUNG
DENOMINACIÓN
MATERIALE-MATERIALS
MATERIAUX-WERKSTOFF- MATERIAL
N°P
1 CORPO
BODY
CORPS
GEHÄUSE
CUERPO
BRASS CW617N UNI EN 12165
1
2 MANICOTTO
END CONNECTION
MANCHON
MUFFE
MANGUITO
BRASS CW617N UNI EN 12165
1
3 SFERA
BALL
BILLE
KUGEL
ESFERA
BRASS CW617N UNI EN 12165
1
4 ASTA
STEM
TIGE
SPINDEL
EJE
BRASS CW614N UNI EN 12164
1
5 BUSSOLA PREMIGUARNIZIONE
PACKING GLAND
BAGUE DE PRESSE ETOUPE
VORSPANNRING
ANILLO PRENSAESTOPA
BRASS CW614N UNI EN 12164
1
6 GHIERA
RING NUT
RACCORD
VORSPANNRING
ANILLO ROSCADO
BRASS CW614N UNI EN 12164
1
7 GIRELLO
NUT
ECROU
VERSCHRAUBRING
TUERCA LOCA
BRASSE CW617N UNI EN 12165
1
8 FARFALLA
T-HANDLE
POIGNÉE A PAPILLON
GRIFF
MARIPOSA
ALUMINUM EN AC 46100 EN 1706
1
9 GUARNIZIONE SFERA
BALL SEAT
JOINT DE TENUE BILLE
KUGELDICHTUNG
JUNTA ESFERA
PTFE
1
10
GUARNIZIONE ANTIATTRITO
STEM SEAL/THRUST WASHER
JOINT L’AXE/ANTIFRICTION
STOßHEMMENDE DICHTUNG
JUNTA EJE/ANTIFRICCIÓN
PTFE
1
11
O-RING
O-RING
O-RING
O-RING
O-RING
NBR
1
12
DADO
NUT
ECROU
MUTTER
TUERCA
STEEL 6/s
1
ØD x Ød
BOX
MASTE
R
BO
X
CODICE
CODE
ØP
I
Ch
L
h
M
MOP
K
g
1/2” x 3/4”
25
50
946C260000
12
15
30
68
40,5
50
5
0,25
1/2” x 1”1/4
25
50
946C790000
12
15
46
68
40,5
50
5
0,33
1” x 1”1/
4
-
25
946E291000
22
19,1
46
82,5
52,5
64
5
0,53
Limiti di temperatura: -20°C +60°C - Temperature range: -20°C +60°C
.
Disponibili accessori, artt. 9602-96T0, a pag. 164 - The accessories, item 9602-96T0, are available. See at page 164.
