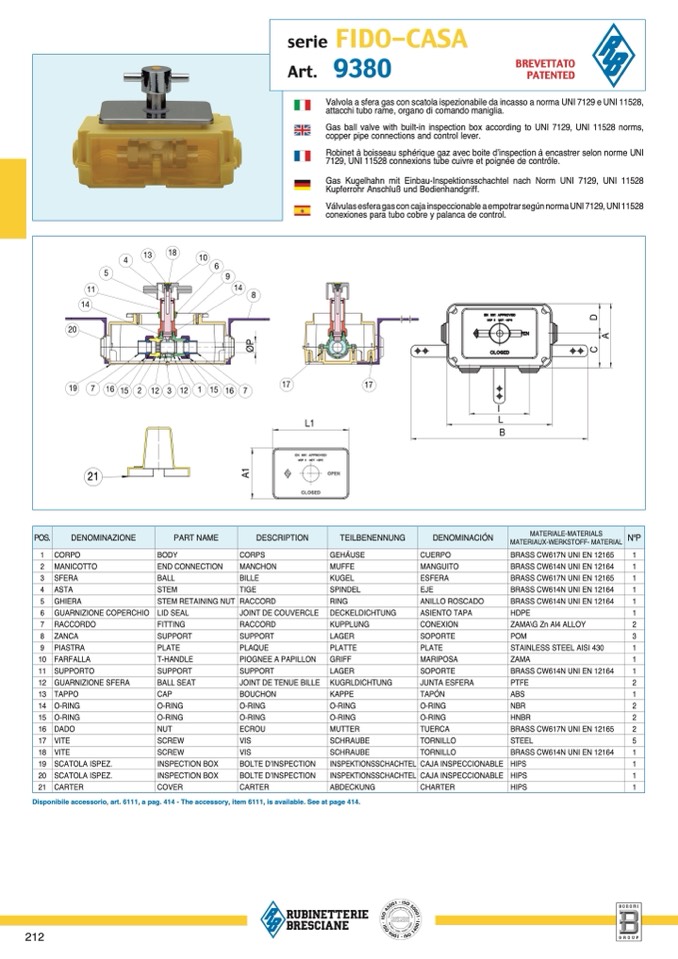

serie FIDO-CAS

A

Art. 938

0

BREVETTAT

O

PATENTED

Valvola a sfera gas con scatola ispezionabile da incasso a norma UNI 7129 e UNI 11528,

attacchi tubo rame, organo di comando maniglia

.

Gas ball valve with built-in inspection box according to UNI 7129, UNI 11528 norms,

copper pipe connections and control lever

.

Robinet à boisseau sphérique gaz avec boite d’inspection à encastrer selon norme UN

I

7129, UNI 11528 connexions tube cuivre et poignée de contrôle

.

Gas Kugelhahn mit Einbau-Inspektionsschachtel nach Norm UNI 7129, UNI 1152

8

Kupferrohr Anschluß und Bedienhandgriff.

Válvulas esfera gas con caja inspeccionable a empotrar según norma UNI 7129, UNI 11528

conexiones para tubo cobre y palanca de control

.

13

18

4

10

6

5

9

1

1

1

4

14

8

D

2

0

19

A

Ø

P

C

7 16 15 2 12 3 12

1

15

1

6

21

7

A

1

17

17

L

1

I

L

B

POS.

DENOMINAZIONE

PART NAME

DESCRIPTION

TEILBENENNUNG

DENOMINACIÓN

MATERIALE-MATERIALS

MATERIAUX-WERKSTOFF- MATERIAL

N°P

1 CORPO

BODY

CORPS

GEHÄUSE

CUERPO

BRASS CW617N UNI EN 12165

1

2 MANICOTTO

END CONNECTION

MANCHON

MUFFE

MANGUITO

BRASS CW614N UNI EN 12164

1

3 SFERA

BALL

BILLE

KUGEL

ESFERA

BRASS CW617N UNI EN 12165

1

4 ASTA

STEM

TIGE

SPINDEL

EJE

BRASS CW614N UNI EN 12164

1

5 GHIERA

STEM RETAINING NUT

RACCORD

RING

ANILLO ROSCADO

BRASS CW614N UNI EN 12164

1

6 GUARNIZIONE COPERCHIO

LID SEAL

JOINT DE COUVERCLE

DECKELDICHTUNG

ASIENTO TAPA

HDPE

1

7 RACCORDO

FITTING

RACCORD

KUPPLUNG

CONEXION

ZAMA\G Zn Al4 ALLOY

2

8 ZANCA

SUPPORT

SUPPORT

LAGER

SOPORTE

POM

3

9 PIASTRA

PLATE

PLAQUE

PLATTE

PLATE

STAINLESS STEEL AISI 430

1

10

FARFALLA

T-HANDLE

PIOGNEE A PAPILLON

GRIFF

MARIPOSA

ZAMA

1

11

SUPPORTO

SUPPORT

SUPPORT

LAGER

SOPORTE

BRASS CW614N UNI EN 12164

1

12

GUARNIZIONE SFERA

BALL SEAT

JOINT DE TENUE BILLE

KUGRLDICHTUNG

JUNTA ESFERA

PTFE

2

13

TAPPO

CAP

BOUCHON

KAPPE

TAPÓN

ABS

1

14

O-RING

O-RING

O-RING

O-RING

O-RING

NBR

2

15

O-RING

O-RING

O-RING

O-RING

O-RING

HNBR

2

16

DADO

NUT

ECROU

MUTTER

TUERCA

BRASS CW617N UNI EN 12165

2

17

VITE

SCREW

VIS

SCHRAUBE

TORNILLO

STEEL

5

18

VITE

SCREW

VIS

SCHRAUBE

TORNILLO

BRASS CW614N UNI EN 12164

1

19

SCATOLA ISPEZ.

INSPECTION BOX

BOLTE D’INSPECTION

INSPEKTIONSSCHACHTEL

CAJA INSPECCIONABLE

HIPS

1

20

SCATOLA ISPEZ.

INSPECTION BOX

BOLTE D’INSPECTION

INSPEKTIONSSCHACHTEL

CAJA INSPECCIONABLE

HIPS

1

21

CARTER

COVER

CARTER

ABDECKUNG

CHARTER

HIPS

1
