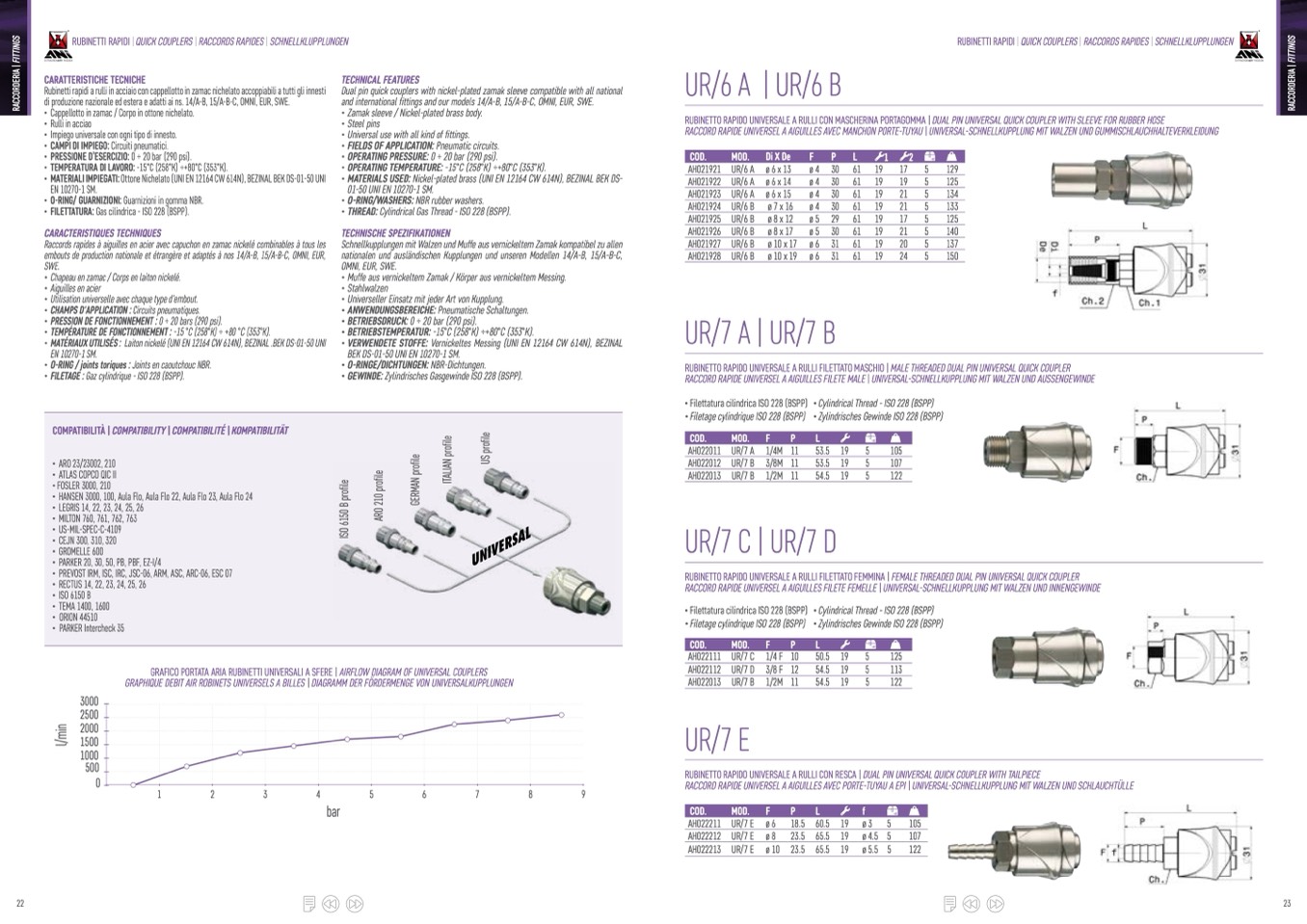

RUBINETTI RAPIDI | QUICK COUPLERS | RACCORDS RAPIDES | SCHNELLKLUPPLUNGEN
RUBINETTI RAPIDI | QUICK COUPLERS | RACCORDS RAPIDES | SCHNELLKLUPPLUNGEN
CARATTERISTICHE TECNICHE
Rubinetti rapidi a rulli in acciaio con cappellotto in zamac nichelato accoppiabili a tutti gli innesti
di produzione nazionale ed estera e adatti ai ns. 14/A-B, 15/A-B-C, OMNI, EUR, SWE.
• Cappellotto in zamac / Corpo in ottone nichelato.
• Rulli in acciao
• Impiego universale con ogni tipo di innesto.
• CAMPI DI IMPIEGO: Circuiti pneumatici.
• PRESSIONE D’ESERCIZIO: 0 ÷ 20 bar (290 psi).
• TEMPERATURA DI LAVORO: -15°C (258°K) ÷+80°C (353°K).
• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N), BEZINAL BEK DS-01-50 UNI
EN 10270-1 SM.
• O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.
• FILETTATURA: Gas cilindrica - ISO 228 (BSPP).
CARACTERISTIQUES TECHNIQUES
Raccords rapides à aiguilles en acier avec capuchon en zamac nickelé combinables à tous les
embouts de production nationale et étrangère et adaptés à nos 14/A-B, 15/A-B-C, OMNI, EUR,
SWE.
• Chapeau en zamac / Corps en laiton nickelé.
TECHNICAL FEATURES
Dual pin quick couplers with nickel-plated zamak sleeve compatible with all national
and international fittings and our models 14/A-B, 15/A-B-C, OMNI, EUR, SWE.
• Zamak sleeve / Nickel-plated brass body.
• Steel pins
• Universal use with all kind of fittings.
• FIELDS OF APPLICATION: Pneumatic circuits.
• OPERATING PRESSURE: 0 ÷ 20 bar (290 psi).
• OPERATING TEMPERATURE: -15°C (258°K) ÷+80°C (353°K).
• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N), BEZINAL BEK DS-
01-50 UNI EN 10270-1 SM.
• O-RING/WASHERS: NBR rubber washers.
• THREAD: Cylindrical Gas Thread - ISO 228 (BSPP).
TECHNISCHE SPEZIFIKATIONEN
Schnellkupplungen mit Walzen und Muffe aus vernickeltem Zamak kompatibel zu allen
nationalen und ausländischen Kupplungen und unseren Modellen 14/A-B, 15/A-B-C,
OMNI, EUR, SWE.
• Muffe aus vernickeltem Zamak / Körper aus vernickeltem Messing.
• Stahlwalzen
• Universeller Einsatz mit jeder Art von Kupplung.
• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.
• BETRIEBSDRUCK: 0 ÷ 20 bar (290 psi).
• BETRIEBSTEMPERATUR: -15°C (258°K) ÷+80°C (353°K).
• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N), BEZINAL
BEK DS-01-50 UNI EN 10270-1 SM.
• O-RINGE/DICHTUNGEN: NBR-Dichtungen.
• GEWINDE: Zylindrisches Gasgewinde ISO 228 (BSPP).
UR/6 A | UR/6 B
RUBINETTO RAPIDO UNIVERSALE A RULLI CON MASCHERINA PORTAGOMMA | DUAL PIN UNIVERSAL QUICK COUPLER WITH SLEEVE FOR RUBBER HOSE
RACCORD RAPIDE UNIVERSEL A AIGUILLES AVEC MANCHON PORTE-TUYAU | UNIVERSAL-SCHNELLKUPPLUNG MIT WALZEN UND GUMMISCHLAUCHHALTEVERKLEIDUNG
COD.
MOD.
Di X De
F
P
L
1
2
AH021921
AH021922
AH021923
AH021924
AH021925
AH021926
AH021927
AH021928
UR/6 A
UR/6 A
UR/6 A
UR/6 B
UR/6 B
UR/6 B
UR/6 B
UR/6 B
ø 6 x 13
ø 6 x 14
ø 6 x 15
ø 7 x 16
ø 8 x 12
ø 8 x 17
ø 10 x 17
ø 10 x 19
ø4 30
ø4 30
ø4 30
ø4 30
ø5 29
ø5 30
ø6 31
ø6 31
61 19
17 5
129
61 19
61 19
61 19
61 19
61 19
61 19
61 19
19 5
125
21 5
134
21 5
133
17 5
125
21 5
140
20 5
137
24 5
150
•
•
•
•
•
•
•
•
Aiguilles en acier
Utilisation universelle avec chaque type d'embout.
CHAMPS D'APPLICATION : Circuits pneumatiques.
PRESSION DE FONCTIONNEMENT : 0 ÷ 20 bars (290 psi).
TEMPÉRATURE DE FONCTIONNEMENT : -15 °C (258°K) ÷ +80 °C (353°K).
MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N), BEZINAL .BEK DS-01-50 UNI
EN 10270-1 SM.
O-RING / joints toriques : Joints en caoutchouc NBR.
FILETAGE : Gaz cylindrique - ISO 228 (BSPP).
UR/7 A | UR/7 B
RUBINETTO RAPIDO UNIVERSALE A RULLI FILETTATO MASCHIO | MALE THREADED DUAL PIN UNIVERSAL QUICK COUPLER
RACCORD RAPIDE UNIVERSEL A AIGUILLES FILETE MALE | UNIVERSAL-SCHNELLKUPPLUNG MIT WALZEN UND AUSSENGEWINDE
• Filettatura cilindrica ISO 228 (BSPP) • Cylindrical Thread - ISO 228 (BSPP)
• Filetage cylindrique ISO 228 (BSPP) • Zylindrisches Gewinde ISO 228 (BSPP)
COMPATIBILITÀ | COMPATIBILITY | COMPATIBILITÉ | KOMPATIBILITÄT
• ARO 23/23002, 210
• ATLAS COPCO QIC II
• FOSLER 3000, 210
• HANSEN 3000, 100, Aula Flo, Aula Flo 22, Aula Flo 23, Aula Flo 24
• LEGRIS 14, 22, 23, 24, 25, 26
• MILTON 760, 761, 762, 763
• US-MIL-SPEC-C-4109
• CEJN 300, 310, 320
• GROMELLE 600
• PARKER 20, 30, 50, PB, PBF, EZ-I/4
• PREVOST IRM, ISC, IRC, JSC-06, ARM, ASC, ARC-06, ESC 07
• RECTUS 14, 22, 23, 24, 25, 26
• ISO 6150 B
• TEMA 1400, 1600
• ORION 44510
• PARKER Intercheck 35
COD.
MOD.
F
P
L
AH022011
AH022012
AH022013
UR/7 A
UR/7 B
UR/7 B
1/4M 11 53.5
3/8M 11 53.5
1/2M 11 54.5
1
9
5
105
1
9
5
107
1
9
5
122
RUBINETTO RAPIDO UNIVERSALE A RULLI FILETTATO FEMMINA | FEMALE THREADED DUAL PIN UNIVERSAL QUICK COUPLER
RACCORD RAPIDE UNIVERSEL A AIGUILLES FILETE FEMELLE | UNIVERSAL-SCHNELLKUPPLUNG MIT WALZEN UND INNENGEWINDE
UR/7 C | UR/7 D
• Filettatura cilindrica ISO 228 (BSPP)
• Filetage cylindrique ISO 228 (BSPP)
• Cylindrical Thread - ISO 228 (BSPP)
• Zylindrisches Gewinde ISO 228 (BSPP)
COD.
MOD.
F
P
L
3000
2500
2000
1500
1000
500
0
UR/7 E
GRAFICO PORTATA ARIA RUBINETTI UNIVERSALI A SFERE | AIRFLOW DIAGRAM OF UNIVERSAL COUPLERS
GRAPHIQUE DEBIT AIR ROBINETS UNIVERSELS A BILLES | DIAGRAMM DER FÖRDERMENGE VON UNIVERSALKUPPLUNGEN
1
2
3
4
5
6
7
8
9
bar
50.5
54.5
AH022111
AH022112
AH022013
UR/7 C
UR/7 D
UR/7 B
1/4 F 10
3/8 F 12
1/2M 11 54.5
1
9
5
125
1
9
5
113
1
9
5
122
RUBINETTO RAPIDO UNIVERSALE A RULLI CON RESCA | DUAL PIN UNIVERSAL QUICK COUPLER WITH TAILPIECE
RACCORD RAPIDE UNIVERSEL A AIGUILLES AVEC PORTE-TUYAU A EPI | UNIVERSAL-SCHNELLKUPPLUNG MIT WALZEN UND SCHLAUCHTÜLLE
COD.
MOD.
F
P
L
f
22
23
AH022211
AH022212
AH022213
UR/7 E
UR/7 E
UR/7 E
ø 6
ø 8
ø 10
18.5
23.5
23.5
60.5
65.5
65.5
19 ø 3 5
105
19 ø 4.5 5
107
19 ø 5.5 5
122
