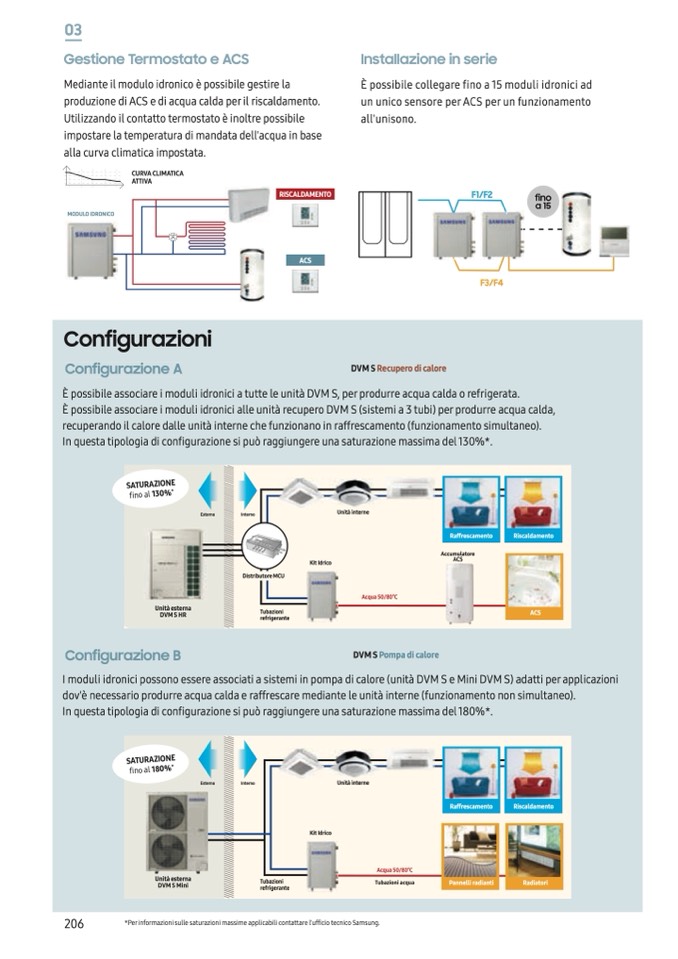

03

Gestione Termostato e ACS

Mediante il modulo idronico è possibile gestire la

produzione di ACS e di acqua calda per il riscaldamento.

Utilizzando il contatto termostato è inoltre possibile

impostare la temperatura di mandata dell'acqua in base

alla curva climatica impostata.

Installazione in serie

È possibile collegare fino a 15 moduli idronici ad

un unico sensore per ACS per un funzionamento

all'unisono.

MODULO IDRONICO

CURVA CLIMATICA

ATTIVA

M

RISCALDAMENTO

ACS

F1/F2

F3/F4

fino

a 15

Configurazioni

Configurazione A

DVM S Recupero di calore

È possibile associare i moduli idronici a tutte le unità DVM S, per produrre acqua calda o refrigerata.

È possibile associare i moduli idronici alle unità recupero DVM S (sistemi a 3 tubi) per produrre acqua calda,

recuperando il calore dalle unità interne che funzionano in raffrescamento (funzionamento simultaneo).

In questa tipologia di configurazione si pu raggiungere una saturazione massima del 10.

Raffrescamento

Riscaldamento

SATURAZIONE

fino al 130%

*

Unità esterna

DVM S HR

Configurazione B

Esterno

Interno

Distributore MCU

Tubazioni

refrigerante

Unità interne

ACS

Kit Idrico

Accumulatore

ACS

Acqua 50/80

o

C

I moduli idronici possono essere associati a sistemi in pompa di calore (unità DVM S e Mini DVM S) adatti per applicazioni

dov'è necessario produrre acqua calda e raffrescare mediante le unità interne (funzionamento non simultaneo).

In questa tipologia di configurazione si pu raggiungere una saturazione massima del 10.

DVM S Pompa di calore

Raffrescamento

Riscaldamento

SATURAZIONE

fino al 180%

*

Unità esterna

DVM S Mini

Esterno

Interno

Unità interne

Pannelli radianti

Radiatori

Kit Idrico

Acqua 50/80

o

C

206

*Per informazioni sulle saturazioni massime applicabili contattare l'ufficio tecnico Samsung.

Tubazioni

refrigerante

Tubazioni acqua
