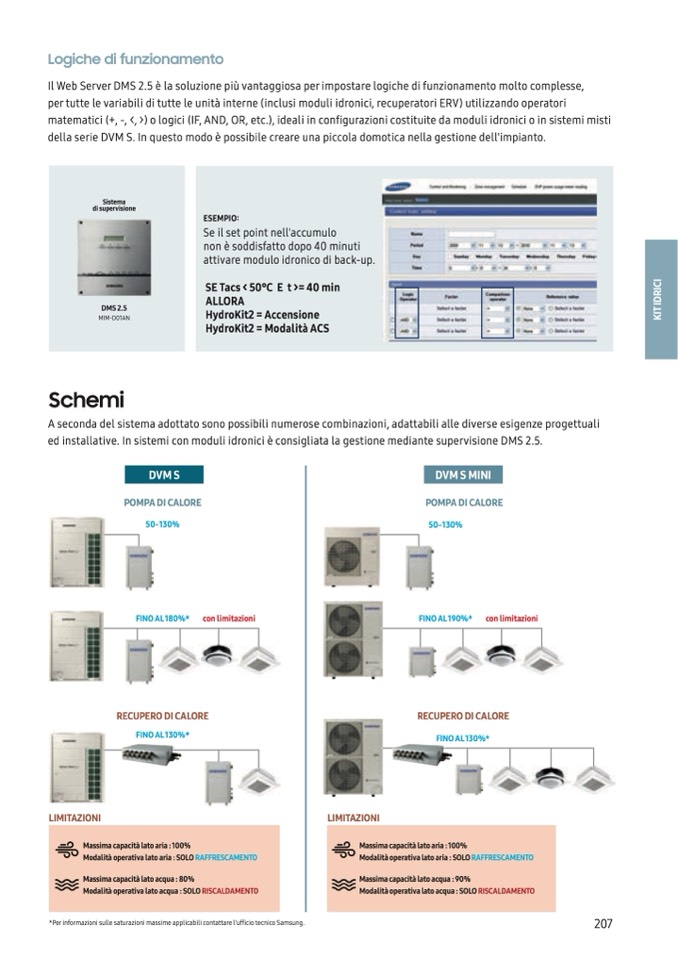

Logiche di funzionamento

Il Web Server DMS 2.5 è la soluzione più vantaggiosa per impostare logiche di funzionamento molto complesse,

per tutte le variabili di tutte le unità interne (inclusi moduli idronici, recuperatori ERV) utilizzando operatori

matematici (+, -, <, >) o logici (IF, AND, OR, etc.), ideali in configurazioni costituite da moduli idronici o in sistemi misti

della serie DVM S. In questo modo è possibile creare una piccola domotica nella gestione dell'impianto.

Schemi

A seconda del sistema adottato sono possibili numerose combinazioni, adattabili alle diverse esigenze progettuali

ed installative. In sistemi con moduli idronici è consigliata la gestione mediante supervisione DMS 2.5.

LIMITAZIONI

LIMITAZIONI

POMPA DI CALORE

50

̃

130%

FINO AL180%*

con limitazioni

POMPA DI CALORE

50

̃

130%

FINO AL190%* con limitazioni

RECUPERO DI CALORE

FINO AL130%*

RECUPERO DI CALORE

FINO AL130%*

*Per informazioni sulle saturazioni massime applicabili contattare l'ufficio tecnico Samsung.

207

Sistema

di supervisione

DMS 2.5

MIM-D01AN

ESEMPIO:

Se il set point nell'accumulo

non è soddisfatto dopo 40 minuti

attivare modulo idronico di back-up.

SETacs<50°C E t>=40min

ALLORA

HydroKit2 = Accensione

HydroKit2 = Modalità ACS

K

I

T

I

D

R

I

C

I

DVM S

DVM S MINI

Massima capacità lato aria : 100%

Modalità operativa lato aria : SOLO RAFFRESCAMENTO

Massima capacità lato acqua : 80%

Modalità operativa lato acqua : SOLO RISCALDAMENTO

Massima capacità lato aria : 100%

Modalità operativa lato aria : SOLO RAFFRESCAMENTO

Massima capacità lato acqua : 90%

Modalità operativa lato acqua : SOLO RISCALDAMENTO
