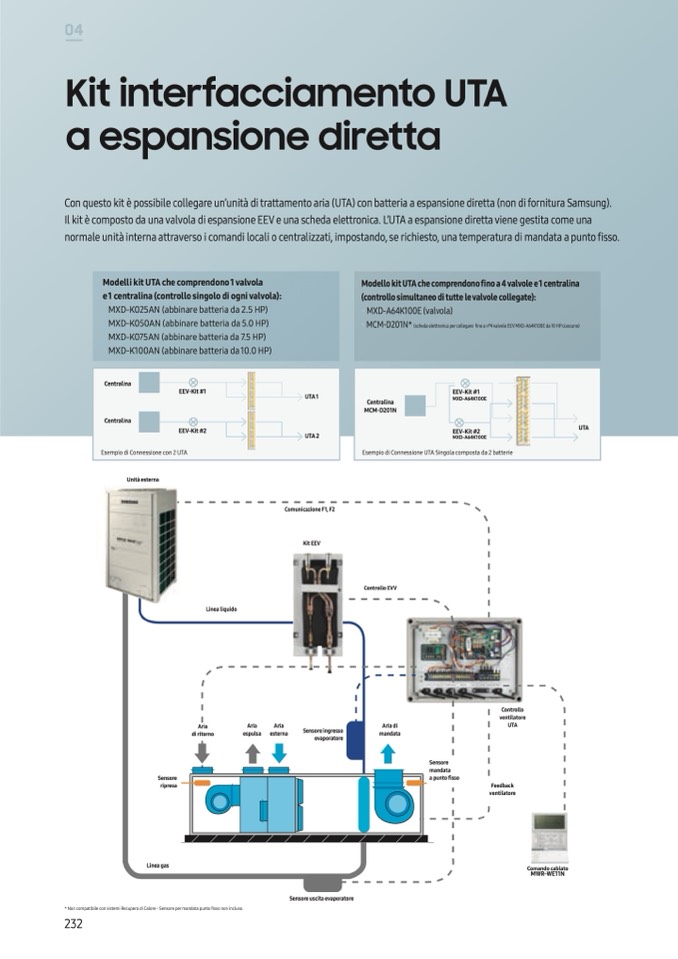

04

Kit interfacciamento UTA

a espansione diretta

Con questo kit è possibile collegare un’unit

à di trattamento aria (UTA) con batteria a espansione diretta (non di fornitura Samsung).

Il kit è composto da una valvola di espansione EEV e una scheda elettronica. L’UTA a espansione diretta viene gestita come una

normale unit interna attraverso i comandi locali o centralizzati, impostando, se richiesto, una temperatura di mandata a punto fisso.

Modelli kit UTA che comprendono 1 valvola

e 1 centralina (controllo singolo di ogni valvola):

• MXD-K025AN (abbinare batteria da 2.5 HP)

• MXD-K050AN (abbinare batteria da 5.0 HP)

• MXD-K075AN (abbinare batteria da 7.5 HP)

• MXD-K100AN (abbinare batteria da 10.0 HP)

Modello kit UTA che comprendono fino a 4 valvole e 1 centralina

(controllo simultaneo di tutte le valvole collegate):

• MXD-A64K100E (valvola)

• MCM-D201N*

scheda elettronica per collegare fino a n valvole EE -100E da 10 ciascuno

Centralina

Centralina

EEV-Kit #1

EEV-Kit #2

UTA1

UTA2

Esempio di Connessione con 2 UTA

Centralina

MCM-D201N

EEV-Kit #1

MXD-A64K100E

EEV-Kit #2

MXD-A64K100E

UTA

Esempio di Connessione UTA Singola composta da 2 batterie

Unità esterna

Comunicazione F1, F2

Kit EEV

Linea liquido

Aria

di ritorno

Aria

espulsa

Aria

esterna

Sensore ingresso

evaporatore

Controllo EVV

Aria di

mandata

Controllo

ventilatore

UTA

Feedback

ventilatore

Sensore

ripresa

Linea gas

Sensore

mandata

a punto fisso

on compatibile con sistemi ecupero di alore - Sensore per mandata punto fisso non incluso.

232

Comando cablato

MWR-WE11N

Sensore uscita evaporatore
