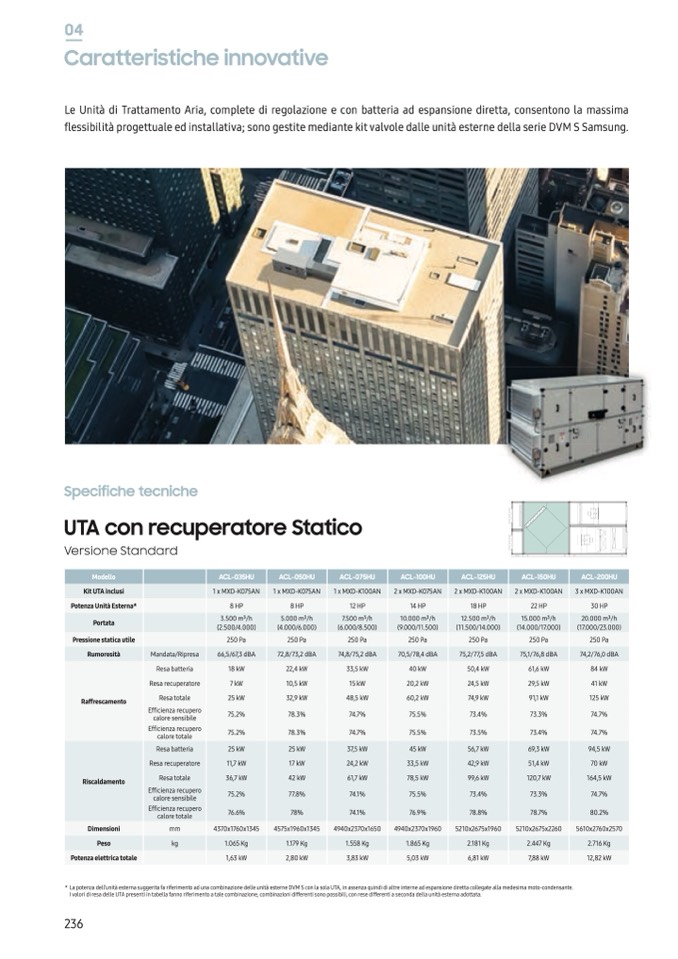

04
Caratteristiche innovative
Le Unità di Trattamento Aria, complete di regolazione e con batteria ad espansione diretta, consentono la massima
essibilit progettuale ed installativa sono gestite mediante it valvole dalle unit esterne della serie S Samsung.
Specifiche tecniche
UTA con recuperatore Statico
Versione Standard
Modello
ACL-035HU
ACL-050HU
ACL-075HU
ACL-100HU
ACL-125HU
ACL-150HU
ACL-200HU
Kit UTA inclusi
1 x MXD-K075AN
1 x MXD-K075AN
1 x MXD-K100AN
2 x MXD-K075AN
2 x MXD-K100AN
2 x MXD-K100AN
3 x MXD-K100AN
Potenza Unità Esterna*
8 HP
8 HP
12 HP
14 HP
18 HP
22 HP
30 HP
Portata
3.500 m3/h
(2.500/4.000)
5.000 m3/h
(4.000/6.000)
7.500 m3/h
(6.000/8.500)
10.000 m3/h
(9.000/11.500)
12.500 m3/h
(11.500/14.000)
15.000 m3/h
(14.000/17.000)
20.000 m3/h
(17.000/23.000)
Pressione statica utile
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
Rumorosità
Mandata/Ripresa
66,5/67,3 dBA
72,8/73,2 dBA
74,8/75,2 dBA
70,5/78,4 dBA
75,2/77,5 dBA
75,1/76,8 dBA
74,2/76,0 dBA
Raffrescamento
Resa batteria
18 kW
22,4 kW
33,5 kW
40 kW
50,4 kW
61,6 kW
84kW
Resa recuperatore
7kW
10,5 kW
15 kW
20,2 kW
24,5 kW
29,5 kW
41 kW
Resa totale
25kW
32,9 kW
48,5 kW
60,2 kW
74,9 kW
91,1 kW
125 kW
Efficienza recupero
calore sensibile
. . . . . . .
Efficienza recupero
calore totale
. . . . . . .
Riscaldamento
Resa batteria
25kW
25kW
37,5 kW
45 kW
56,7 kW
69,3 kW
94,5 kW
Resa recuperatore
11,7 kW
17 kW
24,2 kW
33,5 kW
42,9 kW
51,4 kW
70 kW
Resa totale
36,7 kW
42kW
61,7 kW
78,5 kW
99,6 kW
120,7 kW
164,5 kW
Efficienza recupero
calore sensibile
. . .1 . . . .
Efficienza recupero
calore totale
. .1 .9 . . 0.
Dimensioni
mm
4370x1760x1345
4575x1960x1345
4940x2370x1650
4940x2370x1960
5210x2675x1960
5210x2675x2260
5610x2760x2570
Peso
kg
1.065 Kg
1.179 Kg
1.558 Kg
1.865 Kg
2.181 Kg
2.447 Kg
2.716 Kg
Potenza elettrica totale
1,63 kW
2,80 kW
3,83 kW
5,03 kW
6,81 kW
7,88 kW
12,82 kW
* La potenza dell’unità esterna suggerita fa riferimento ad una combinazione delle unità esterne DVM S con la sola UTA, in assenza quindi di altre interne ad espansione diretta collegate alla medesima moto-condensante.
I valori di resa delle UTA presenti in tabella fanno riferimento a tale combinazione; combinazioni differenti sono possibili, con rese differenti a seconda della unità esterna adottata.
