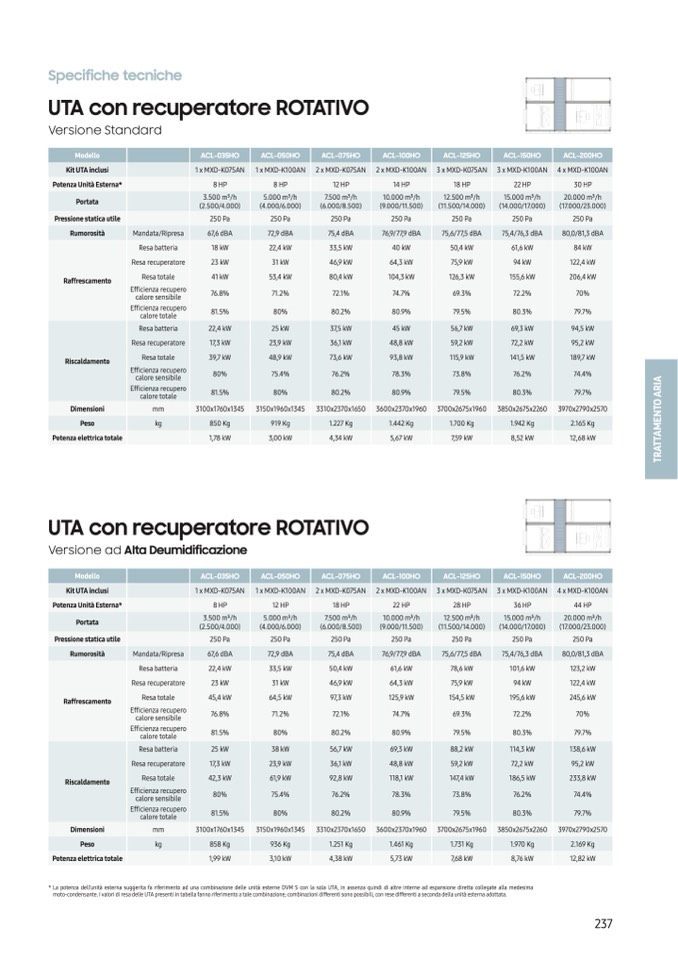

Specifiche tecniche
UTA con recuperatore ROTATIVO
Versione Standard
UTA con recuperatore ROTATIVO
Versione ad Alta Deumidificazione
* La potenza dell’unità esterna suggerita fa riferimento ad una combinazione delle unità esterne DVM S con la sola UTA, in assenza quindi di altre interne ad espansione diretta collegate alla medesima
moto-condensante. I valori di resa delle UTA presenti in tabella fanno riferimento a tale combinazione; combinazioni differenti sono possibili, con rese differenti a seconda della unità esterna adottata.
237
Modello
ACL-035HO
ACL-050HO
ACL-075HO
ACL-100HO
ACL-125HO
ACL-150HO
ACL-200HO
Kit UTA inclusi
1 x MXD-K075AN
1 x MXD-K100AN
2 x MXD-K075AN
2 x MXD-K100AN
3 x MXD-K075AN
3 x MXD-K100AN
4 x MXD-K100AN
Potenza Unità Esterna*
8 HP
8 HP
12 HP
14 HP
18 HP
22 HP
30 HP
Portata
3.500 m3/h
(2.500/4.000)
5.000 m3/h
(4.000/6.000)
7.500 m3/h
(6.000/8.500)
10.000 m3/h
(9.000/11.500)
12.500 m3/h
(11.500/14.000)
15.000 m3/h
(14.000/17.000)
20.000 m3/h
(17.000/23.000)
Pressione statica utile
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
Rumorosità
Mandata/Ripresa
67,6 dBA
72,9 dBA
75,4 dBA
76,9/77,9 dBA
75,6/77,5 dBA
75,4/76,3 dBA
80,0/81,3 dBA
Raffrescamento
Resa batteria
18 kW
22,4 kW
33,5 kW
40 kW
50,4 kW
61,6 kW
84kW
Resa recuperatore
23 kW
31 kW
46,9 kW
64,3 kW
75,9 kW
94 kW
122,4 kW
Resa totale
41 kW
53,4 kW
80,4 kW
104,3 kW
126,3 kW
155,6 kW
206,4 kW
Efficienza recupero
calore sensibile
. 1. .1 . 9. . 0
Efficienza recupero
calore totale
1. 0 0. 0.9 9. 0. 9.
Riscaldamento
Resa batteria
22,4 kW
25 kW
37,5 kW
45 kW
56,7 kW
69,3 kW
94,5 kW
Resa recuperatore
17,3 kW
23,9 kW
36,1 kW
48,8 kW
59,2kW
72,2 kW
95,2 kW
Resa totale
39,7 kW
48,9 kW
73,6 kW
93,8 kW
115,9 kW
141,5 kW
189,7 kW
Efficienza recupero
calore sensibile
0 . . . . . .
Efficienza recupero
calore totale
1. 0 0. 0.9 9. 0. 9.
Dimensioni
mm
3100x1760x1345
3150x1960x1345
3310x2370x1650
3600x2370x1960
3700x2675x1960
3850x2675x2260
3970x2790x2570
Peso
kg
850 Kg
919 Kg
1.227 Kg
1.442 Kg
1.700 Kg
1.942 Kg
2.165 Kg
Potenza elettrica totale
1,78 kW
3,00 kW
4,34 kW
5,67 kW
7,59kW
8,52 kW
12,68 kW
T
R
A
T
T
A
M
E
N
T
O
A
R
I
A
Modello
ACL-035HO
ACL-050HO
ACL-075HO
ACL-100HO
ACL-125HO
ACL-150HO
ACL-200HO
Kit UTA inclusi
1 x MXD-K075AN
1 x MXD-K100AN
2 x MXD-K075AN
2 x MXD-K100AN
3 x MXD-K075AN
3 x MXD-K100AN
4 x MXD-K100AN
Potenza Unità Esterna*
8 HP
12 HP
18 HP
22 HP
28 HP
36 HP
44 HP
Portata
3.500 m3/h
(2.500/4.000)
5.000 m3/h
(4.000/6.000)
7.500 m3/h
(6.000/8.500)
10.000 m3/h
(9.000/11.500)
12.500 m3/h
(11.500/14.000)
15.000 m3/h
(14.000/17.000)
20.000 m3/h
(17.000/23.000)
Pressione statica utile
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
250 Pa
Rumorosità
Mandata/Ripresa
67,6 dBA
72,9 dBA
75,4 dBA
76,9/77,9 dBA
75,6/77,5 dBA
75,4/76,3 dBA
80,0/81,3 dBA
Raffrescamento
Resa batteria
22,4 kW
33,5 kW
50,4 kW
61,6 kW
78,6 kW
101,6 kW
123,2 kW
Resa recuperatore
23 kW
31 kW
46,9 kW
64,3 kW
75,9 kW
94 kW
122,4 kW
Resa totale
45,4 kW
64,5 kW
97,3kW
125,9 kW
154,5 kW
195,6 kW
245,6 kW
Efficienza recupero
calore sensibile
. 1. .1 . 9. . 0
Efficienza recupero
calore totale
1. 0 0. 0.9 9. 0. 9.
Riscaldamento
Resa batteria
25 kW
38 kW
56,7 kW
69,3 kW
88,2 kW
114,3 kW
138,6 kW
Resa recuperatore
17,3 kW
23,9 kW
36,1 kW
48,8 kW
59,2kW
72,2 kW
95,2 kW
Resa totale
42,3 kW
61,9 kW
92,8 kW
118,1 kW
147,4kW
186,5 kW
233,8 kW
Efficienza recupero
calore sensibile
0 . . . . . .
Efficienza recupero
calore totale
1. 0 0. 0.9 9. 0. 9.
Dimensioni
mm
3100x1760x1345
3150x1960x1345
3310x2370x1650
3600x2370x1960
3700x2675x1960
3850x2675x2260
3970x2790x2570
Peso
kg
858 Kg
936 Kg
1.251 Kg
1.461 Kg
1.731 Kg
1.970 Kg
2.169 Kg
Potenza elettrica totale
1,99 kW
3,10 kW
4,38 kW
5,73 kW
7,68 kW
8,76 kW
12,82 kW
