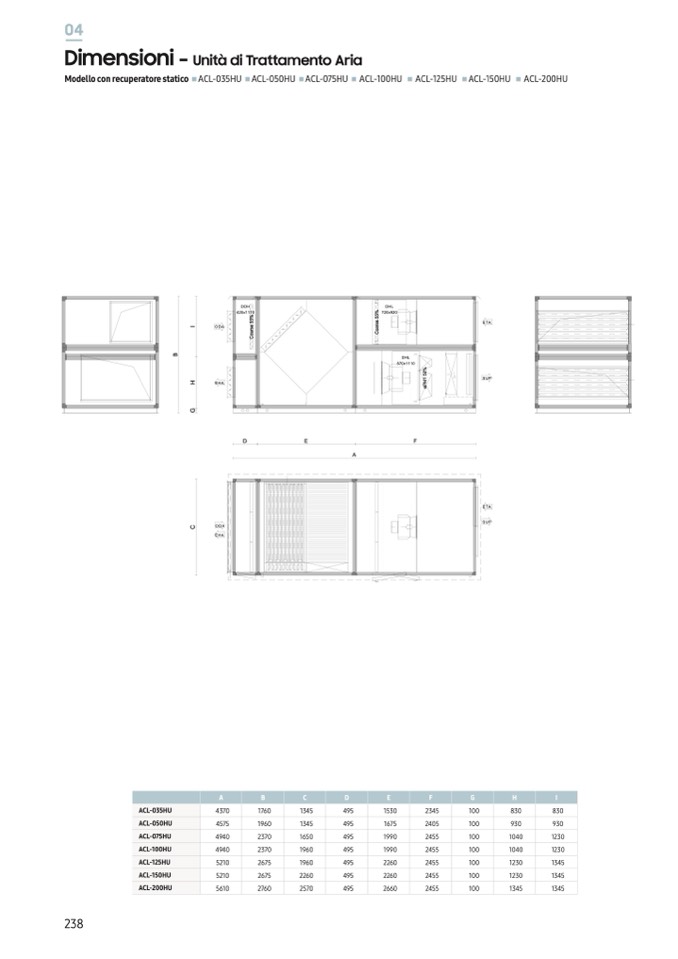

Dimensioni -

Unità di Trattamento Aria

Modello con recuperatore statico

ACL-035HU ACL-050HU

ACL-075HU

ACL-100HU

ACL-125HU

ACL-150HU

ACL-200HU

238

ACL-035HU

4370

ACL-050HU

4575

ACL-075HU

4940

ACL-100HU

4940

ACL-125HU

5210

ACL-150HU

5210

ACL-200HU

5610

1760

1345

1960

1345

2370

1650

2370

1960

2675

1960

2675

2260

2760

2570

495

1530

2345

495

1675

2405

495

1990

2455

495

1990

2455

495

2260

2455

495

2260

2455

495

2660

2455

100

830

830

100

930

930

100

1040

1230

100

1040

1230

100

1230

1345

100

1230

1345

100

1345

1345

DDH

420x1110

DHL

720x920

DHL

570x1110

ODA

EHA

ODA

EHA

MANDATA

Portata aria

Pressione utile

Pressione totale

Potenza motore

Tensione

Raffredamento

Energy rec

ETA

SUP

ETA

SUP

D

E

F

A

AHU 9.50-19-12

m3/h

Pa

Pa

kW

kW

kW

P 60-46

10.000

250

702

4,600

400V/3/50Hz

40,00

33,45 / 20,21

RIPRESA

Portata aria

Pressione utile

Pressione totale

Potenza motore

Tensione

Energy rec

AHU 8.00-19-10

m3/h

Pa

Pa

kW

kW

P 60-46

10.000

250

549

3,500

400V/3/50Hz

33,45 / 20,21

A

B

C

D

E

F

G

H

I

Scala

1:47
