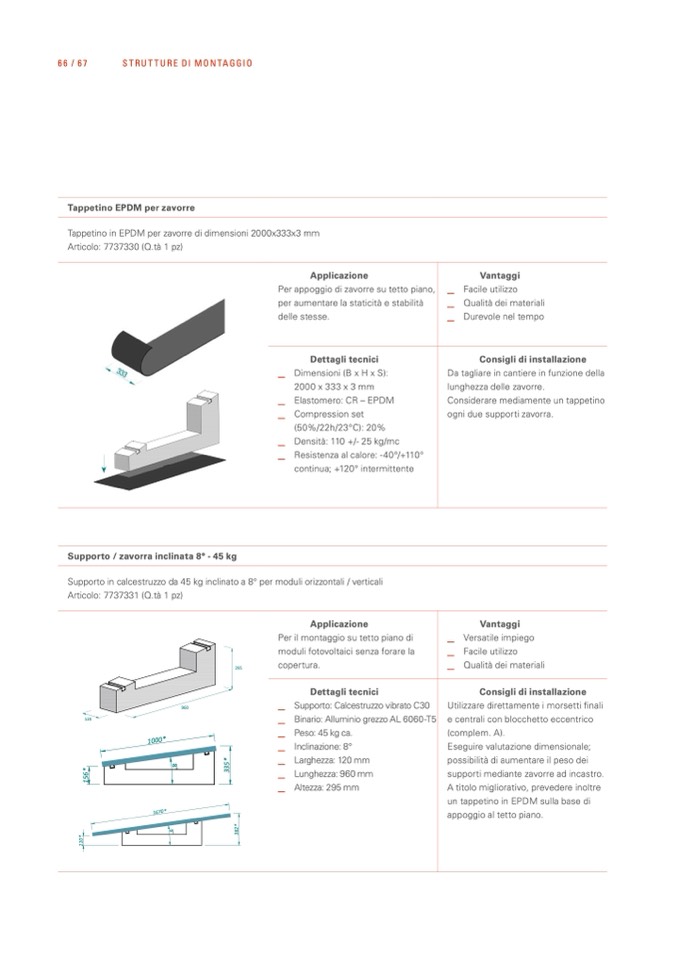

66 / 67
STRUTTURE DI MONTAGGIO
Tappetino EPDM per zavorre
Tappetino in EPDM per zavorre di dimensioni 2000x333x3 mm
Articolo: 7737330 (Q.tà 1 pz)
Supporto / zavorra inclinata 8° - 45 kg
Supporto in calcestruzzo da 45 kg inclinato a 8° per moduli orizzontali / verticali
Articolo: 7737331 (Q.tà 1 pz)
Utilizzare direttamente i morsetti finali
e centrali con blocchetto eccentrico
(complem. A).
Eseguire valutazione dimensionale;
possibilità di aumentare il peso dei
supporti mediante zavorre ad incastro.
A titolo migliorativo, prevedere inoltre
un tappetino in EPDM sulla base di
appoggio al tetto piano.
Applicazione
Per il montaggio su tetto piano di
moduli fotovoltaici senza forare la
copertura.
Dettagli tecnici
_
Supporto: Calcestruzzo vibrato C30
_
Binario: Alluminio grezzo AL 6060-T5
_
Peso: 45 kg ca.
_
Inclinazione: 8°
_
Larghezza: 120 mm
_
Lunghezza: 960 mm
_
Altezza: 295 mm
_
_
_
Vantaggi
Versatile impiego
Facile utilizzo
Qualità dei materiali
Consigli di installazione
Applicazione
Per appoggio di zavorre su tetto piano,
per aumentare la staticità e stabilità
delle stesse.
_
Dimensioni (B x H x S):
2000 x 333 x 3 mm
_
Elastomero: CR – EPDM
_
_
_
Vantaggi
Facile utilizzo
Qualità dei materiali
Durevole nel tempo
Consigli di installazione
Dettagli tecnici
_
Compression set
(50%/22h/23°C): 20%
Da tagliare in cantiere in funzione della
lunghezza delle zavorre.
Considerare mediamente un tappetino
ogni due supporti zavorra.
_
Densità: 110 +/- 25 kg/mc
_
Resistenza al calore: -40°/+110°
continua; +120° intermittente
