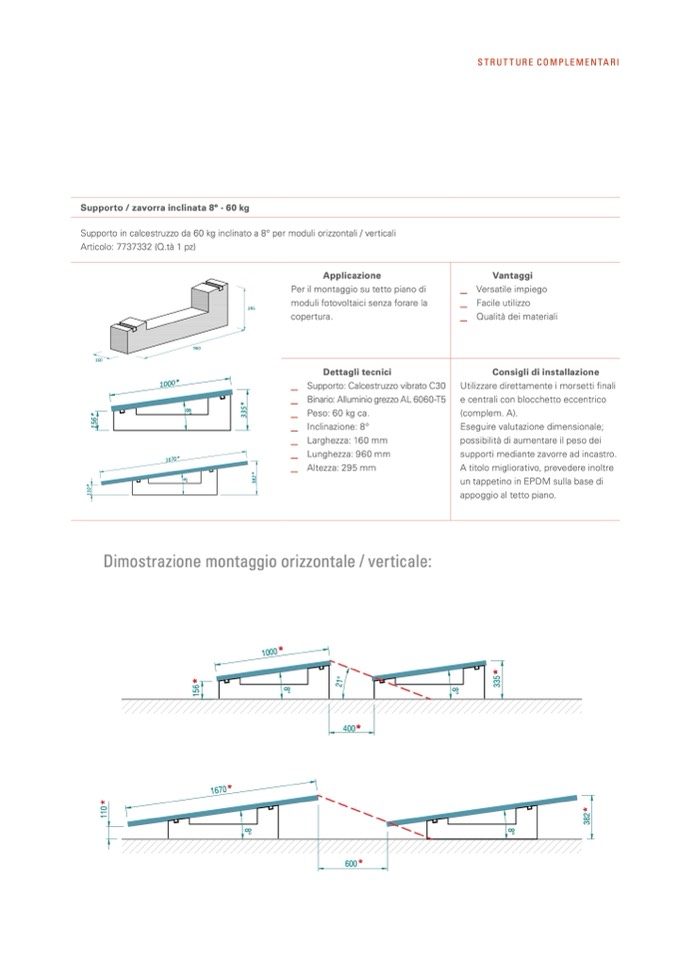

Supporto / zavorra inclinata 8° - 60 kg
Supporto in calcestruzzo da 60 kg inclinato a 8° per moduli orizzontali / verticali
Articolo: 7737332 (Q.tà 1 pz)
Applicazione
Per il montaggio su tetto piano di
moduli fotovoltaici senza forare la
copertura.
Dettagli tecnici
_
_
_
Vantaggi
Versatile impiego
Facile utilizzo
Qualità dei materiali
Consigli di installazione
Dimostrazione montaggio orizzontale / verticale:
*
_
Supporto: Calcestruzzo vibrato C30
_
Binario: Alluminio grezzo AL 6060-T5
_
Peso: 60 kg ca.
_
Inclinazione: 8°
Utilizzare direttamente i morsetti finali
e centrali con blocchetto eccentrico
(complem. A).
Eseguire valutazione dimensionale;
possibilità di aumentare il peso dei
supporti mediante zavorre ad incastro.
A titolo migliorativo, prevedere inoltre
un tappetino in EPDM sulla base di
appoggio al tetto piano.
_
Larghezza: 160 mm
_
Lunghezza: 960 mm
_
Altezza: 295 mm
400
*
600
STRUTTURE COMPLEMENTARI
1670
1000
8
°
8
°
8
°
8
°
2
1
°
3
8
2
1
1
0
1
5
6
*
3
3
5
*
