STRUTTURE DI MONTAGGIO

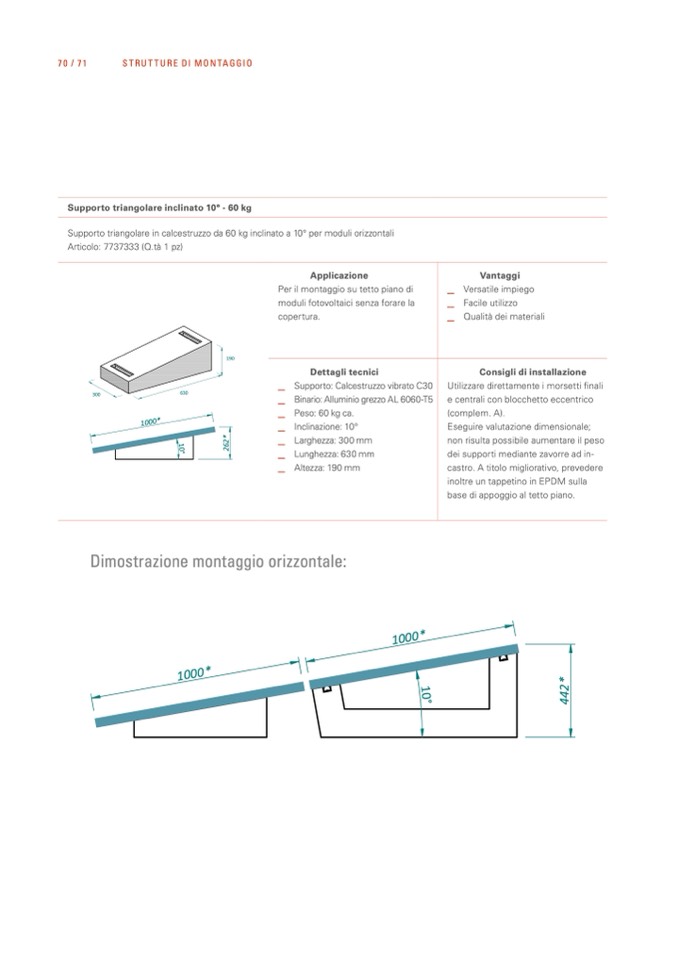

Supporto triangolare inclinato 10° - 60 kg
Supporto triangolare in calcestruzzo da 60 kg inclinato a 10° per moduli orizzontali
Articolo: 7737333 (Q.tà 1 pz)
Applicazione
Per il montaggio su tetto piano di
moduli fotovoltaici senza forare la
copertura.
Dettagli tecnici
_
_
_
Vantaggi
Versatile impiego
Facile utilizzo
Qualità dei materiali
Consigli di installazione
_
Supporto: Calcestruzzo vibrato C30
_
Binario: Alluminio grezzo AL 6060-T5
_
Peso: 60 kg ca.
_
Inclinazione: 10°
Utilizzare direttamente i morsetti finali
e centrali con blocchetto eccentrico
(complem. A).
Eseguire valutazione dimensionale;
non risulta possibile aumentare il peso
dei supporti mediante zavorre ad in-
castro. A titolo migliorativo, prevedere
inoltre un tappetino in EPDM sulla
base di appoggio al tetto piano.
_
Larghezza: 300 mm
_
Lunghezza: 630 mm
_
Altezza: 190 mm
Dimostrazione montaggio orizzontale:
