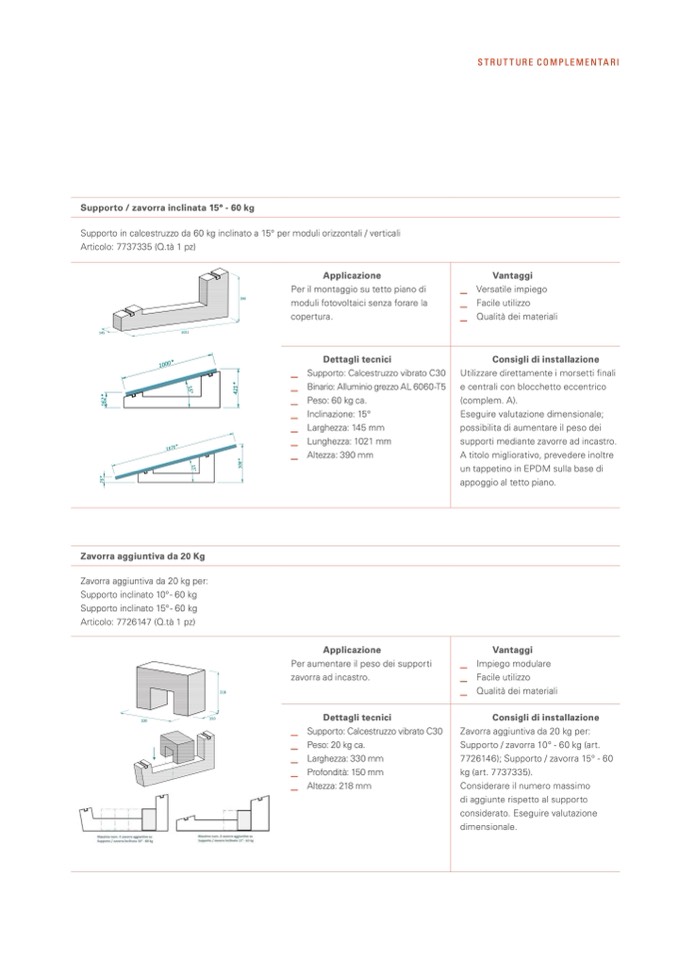

Supporto / zavorra inclinata 15° - 60 kg
Supporto in calcestruzzo da 60 kg inclinato a 15° per moduli orizzontali / verticali
Articolo: 7737335 (Q.tà 1 pz)
Zavorra aggiuntiva da 20 Kg
Zavorra aggiuntiva da 20 kg per:
Supporto inclinato 10°- 60 kg
Supporto inclinato 15°- 60 kg
Articolo: 7726147 (Q.tà 1 pz)
Applicazione
Per aumentare il peso dei supporti
zavorra ad incastro.
Dettagli tecnici
_
Supporto: Calcestruzzo vibrato C30
_
Peso: 20 kg ca.
_
Larghezza: 330 mm
_
Profondità: 150 mm
_
_
_
Vantaggi
Impiego modulare
Facile utilizzo
Qualitàdeimateriali
Consigli di installazione
Applicazione
Per il montaggio su tetto piano di
moduli fotovoltaici senza forare la
copertura.
Dettagli tecnici
_
_
_
Vantaggi
Versatile impiego
Facile utilizzo
Qualità dei materiali
Consigli di installazione
_
Supporto: Calcestruzzo vibrato C30
_
Binario: Alluminio grezzo AL 6060-T5
_
Peso: 60 kg ca.
_
Inclinazione: 15°
Utilizzare direttamente i morsetti finali
e centrali con blocchetto eccentrico
(complem. A).
Eseguire valutazione dimensionale;
possibilita di aumentare il peso dei
supporti mediante zavorre ad incastro.
A titolo migliorativo, prevedere inoltre
un tappetino in EPDM sulla base di
appoggio al tetto piano.
_
Larghezza: 145 mm
_
Lunghezza: 1021 mm
_
Altezza: 390 mm
_
Altezza: 218 mm
Zavorra aggiuntiva da 20 kg per:
Supporto / zavorra 10° - 60 kg (art.
7726146); Supporto / zavorra 15° - 60
kg (art. 7737335).
Considerare il numero massimo
di aggiunte rispetto al supporto
considerato. Eseguire valutazione
dimensionale.
STRUTTURE COMPLEMENTARI
