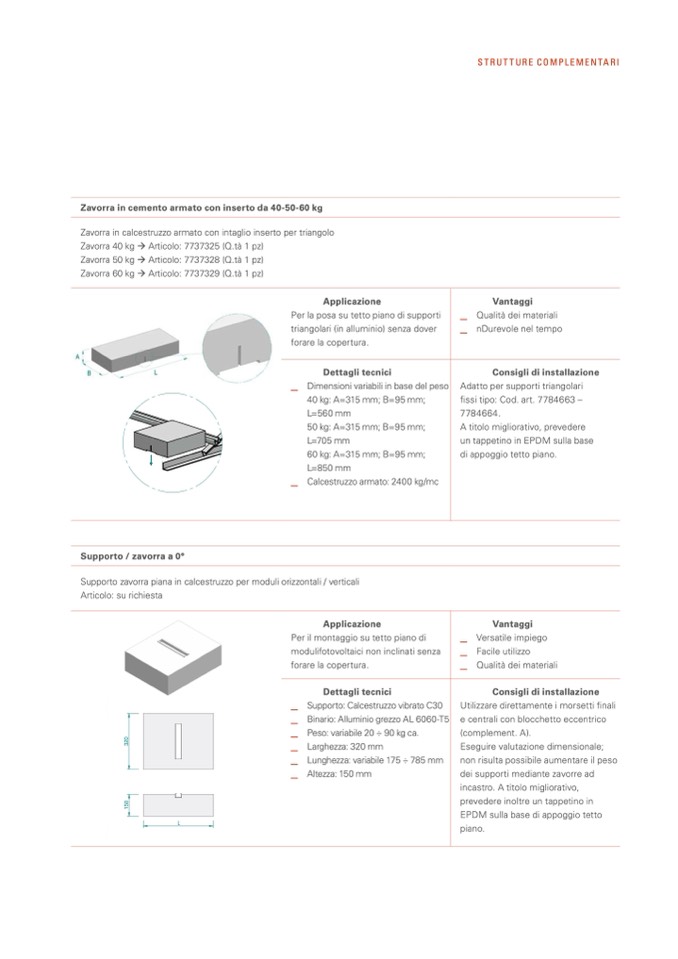

Zavorra in cemento armato con inserto da 40-50-60 kg
Zavorra in calcestruzzo armato con intaglio inserto per triangolo
Zavorra 40 kgàArticolo: 7737325 (Q.t
à 1 pz)
Zavorra 50 kgàArticolo: 7737328 (Q.t
à 1 pz)
Zavorra 60 kgàArticolo: 7737329 (Q.t
à 1 pz)
STRUTTURE COMPLEMENTARI
Applicazione
Per la posa su tetto piano di supporti
triangolari (in alluminio) senza dover
forare la copertura.
Dettagli tecnici
_
Dimensioni variabili in base del peso
40 kg: A=315 mm; B=95 mm;
L=560mm
50 kg: A=315 mm; B=95 mm;
L=705mm
60 kg: A=315 mm; B=95 mm;
L=850 mm
_
Calcestruzzoarmato:2400kg/mc
_
_
Vantaggi
Qualità dei materiali
nDurevole nel tempo
Consigli di installazione
Adatto per supporti triangolari
fissi tipo: Cod. art. 7784663 –
7784664.
A titolo migliorativo, prevedere
un tappetino in EPDM sulla base
di appoggio tetto piano.
Supporto / zavorra a 0°
Supporto zavorra piana in calcestruzzo per moduli orizzontali / verticali
Articolo: su richiesta
Applicazione
Per il montaggio su tetto piano di
modulifotovoltaici non inclinati senza
forarelacopertura.
Dettagli tecnici
_
Supporto: Calcestruzzo vibrato C30
_
Binario: Alluminio grezzo AL 6060-T5
_
Peso: variabile 20 ÷ 90 kg ca.
_
Larghezza: 320 mm
_
Lunghezza: variabile 175 ÷ 785 mm
_
Altezza: 150 mm
Vantaggi
_
_
_
Qualitàdeimateriali
Consigli di installazione
Utilizzare direttamente i morsetti finali
e centrali con blocchetto eccentrico
(complement. A).
Eseguire valutazione dimensionale;
non risulta possibile aumentare il peso
dei supporti mediante zavorre ad
incastro. A titolo migliorativo,
prevedere inoltre un tappetino in
EPDM sulla base di appoggio tetto
piano.
Versatile impiego
Facile utilizzo
