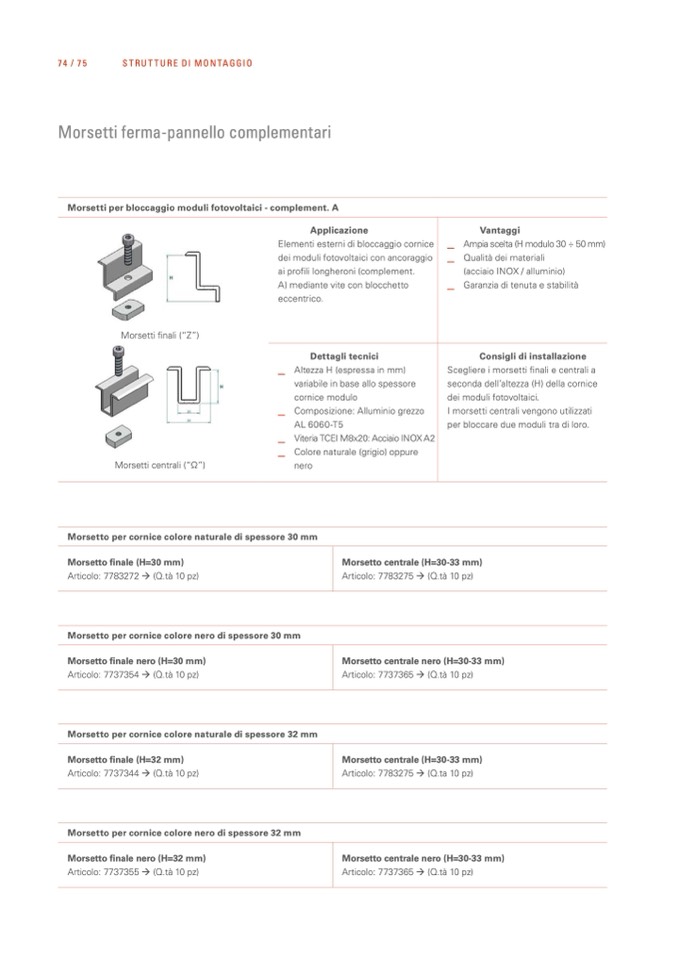

74 / 75

STRUTTURE DI MONTAGGIO

Morsetti ferma-pannello complementari

Morsetti per bloccaggio moduli fotovoltaici - complement. A

Morsetti finali (“Z”)

Morsetti centrali (“Ω”)

Dettagli tecnici

Applicazione

Elementi esterni di bloccaggio cornice

dei moduli fotovoltaici con ancoraggio

ai profili longheroni (complement.

A) mediante vite con blocchetto

eccentrico.

_

Altezza H (espressa in mm)

variabile in base allo spessore

cornice modulo

_

_

_

Vantaggi

Ampia scelta (H modulo 30 ÷ 50 mm)

Qualità dei materiali

(acciaio INOX / alluminio)

Garanzia di tenuta e stabilità

Consigli di installazione

Scegliere i morsetti finali e centrali a

seconda dell’altezza (H) della cornice

dei moduli fotovoltaici.

I morsetti centrali vengono utilizzati

per bloccare due moduli tra di loro.

Morsetto centrale (H=30-33 mm)

Articolo: 7783275à(Q.tà 10 pz)

Morsetto centrale nero (H=30-33 mm)

Articolo: 7737365à(Q.tà 10 pz)

Morsetto centrale (H=30-33 mm)

Articolo: 7783275à(Q.ta 10 pz)

Morsetto centrale nero (H=30-33 mm)

Articolo: 7737365à(Q.tà 10 pz)

_

Composizione: Alluminio grezzo

AL 6060-T5

_

ViteriaTCEIM8x20:AcciaioINOXA2

_

Colore naturale (grigio) oppure

nero

Morsetto per cornice colore naturale di spessore 30 mm

Morsetto finale (H=30 mm)

Articolo: 7783272

à(Q.tà 10 pz)

Morsetto per cornice colore nero di spessore 30 mm

Morsetto finale nero (H=30 mm)

Articolo: 7737354

à(Q.tà 10 pz)

Morsetto per cornice colore naturale di spessore 32 mm

Morsetto finale (H=32 mm)

Articolo: 7737344

à(Q.tà 10 pz)

Morsetto per cornice colore nero di spessore 32 mm

Morsetto finale nero (H=32 mm)

Articolo: 7737355

à(Q.tà 10 pz)
