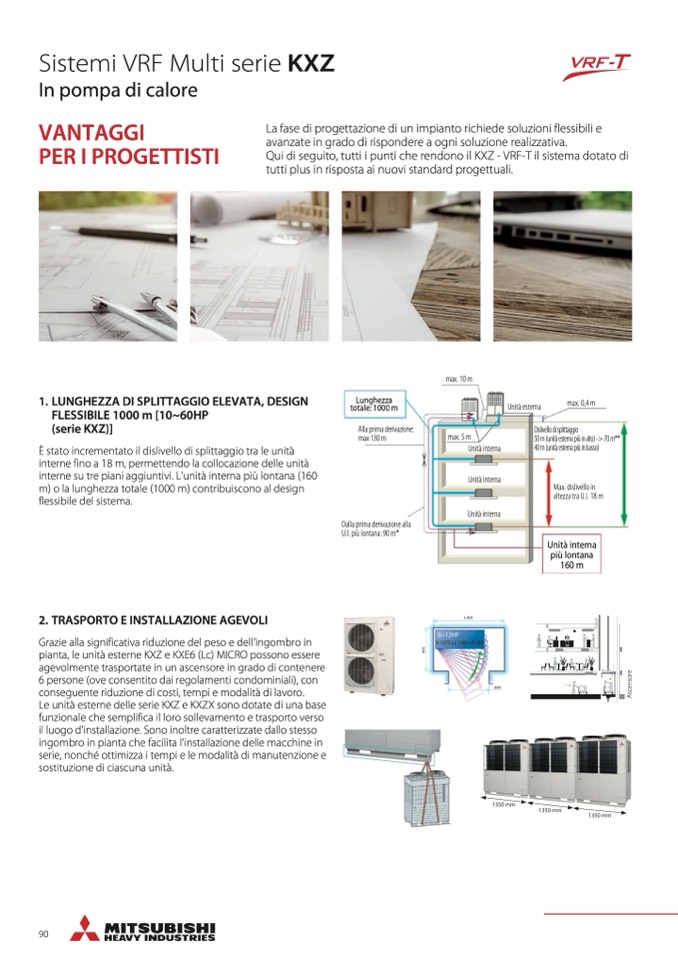

Sistemi VRF Multi serie KXZ
In pompa di calore
VANTAGGI
PER I PROGETTISTI
La fase di progettazione di un impianto richiede soluzioni flessibili e
avanzate in grado di rispondere a ogni soluzione realizzativa.
Qui di seguito, tutti i punti che rendono il KXZ - VRF-T il sistema dotato di
tutti plus in risposta ai nuovi standard progettuali.
1. LUNGHEZZA DI SPLITTAGGIO ELEVATA, DESIGN
FLESSIBILE 1000 m [10~60HP
(serie KXZ)]
È stato incrementato il dislivello di splittaggio tra le unità
interne fino a 18 m, permettendo la collocazione delle unità
interne su tre piani aggiuntivi. L’unità interna più lontana (160
m) o la lunghezza totale (1000 m) contribuiscono al design
flessibile del sistema.
2. TRASPORTO E INSTALLAZIONE AGEVOLI
Grazie alla significativa riduzione del peso e dell’ingombro in
pianta, le unità esterne KXZ e KXE6 (Lc) MICRO possono essere
agevolmente trasportate in un ascensore in grado di contenere
6 persone (ove consentito dai regolamenti condominiali), con
conseguente riduzione di costi, tempi e modalità di lavoro.
Le unità esterne delle serie KXZ e KXZX sono dotate di una base
funzionale che semplifica il loro sollevamento e trasporto verso
il luogo d'installazione. Sono inoltre caratterizzate dallo stesso
ingombro in pianta che facilita l’installazione delle macchine in
serie, nonché ottimizza i tempi e le modalità di manutenzione e
sostituzione di ciascuna unità.
Lunghezza
totale: 1000 m
Allaprimaderivazione:
max 130 m
Dalla prima derivazione alla
U.I. più lontana: 90 m*
max. 10 m
max. 5 m
Unità interna
Unità interna
Unità interna
H1675xL1080xP480
max. 0,4 m
Dislivellodisplittaggio
50 m (unità esterna più in alto) -> 70 m**
40m(unitàesternapiùinbasso)
Max. dislivello in
altezza tra U.I. 18 m
Unità interna
più lontana
160 m
Unità esterna
90
A
s
c
e
n
s
o
r
e
