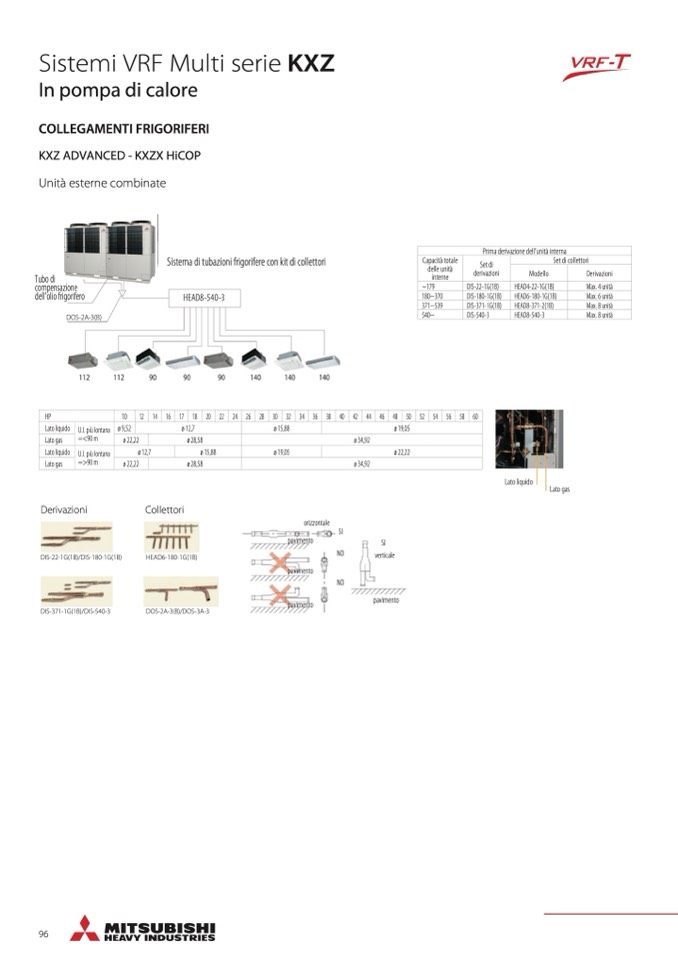

Sistemi VRF Multi serie KXZ

In pompa di calore

COLLEGAMENTI FRIGORIFERI

KXZ ADVANCED - KXZX HiCOP

Unità esterne combinate

Tubo di

compensazione

dell’olio frigorifero

DOS-2A-3(B)

Sistema di tubazioni frigorifere con kit di collettori

HEAD8-540-3

Prima derivazione dell’unità interna

Capacità totale

delle unità

interne

Set di

derivazioni

Set di collettori

Modello Derivazioni

~179 DIS-22-1G(1B) HEAD4-22-1G(1B) Max. 4 unità

180~370 DIS-180-1G(1B) HEAD6-180-1G(1B) Max. 6 unità

371~539 DIS-371-1G(1B) HEAD8-371-2(1B) Max. 8 unità

540~ DIS-540-3 HEAD8-540-3 Max. 8 unità

HP

10 12 14 16 17 18 20 22 24 26 28 30 32 34 36

38 40 42 44 46 48 50 52 54 56

58 60

Lato liquido

U.I. più lontana

=<90 m

ø 9,52

ø 12,7 ø 15,88 ø 19,05

Lato gas ø 22,22 ø 28,58 ø 34,92

Lato liquido

U.I. più lontana

=>90 m

ø 12,7 ø 15,88 ø 19,05 ø 22,22

Lato gas ø 22,22 ø 28,58 ø 34,92

Derivazioni

DIS-22-1G(1B)/DIS-180-1G(1B)

DIS-371-1G(1B)/DIS-540-3

Collettori

HEAD6-180-1G(1B)

DOS-2A-3(B)/DOS-3A-3

orizzontale

SI

pavimento

NO

pavimento

NO

pavimento

SI

verticale

pavimento

Lato liquido

Lato gas

96
