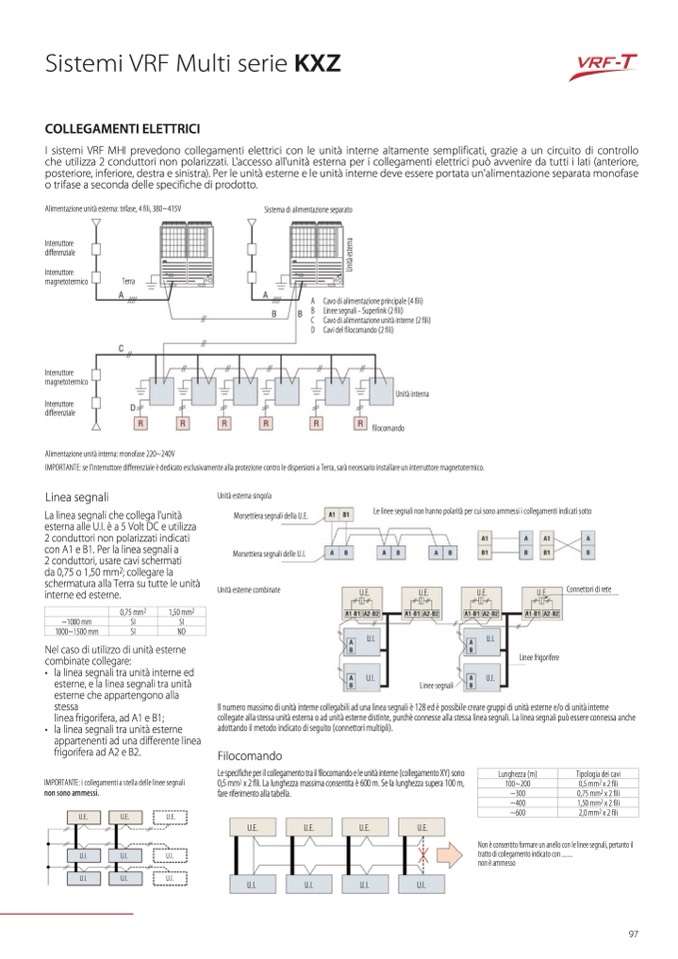

Sistemi VRF Multi serie KXZ

COLLEGAMENTI ELETTRICI

I sistemi VRF MHI prevedono collegamenti elettrici con le unità interne altamente semplificati, grazie a un circuito di controllo

che utilizza 2 conduttori non polarizzati. L'accesso all'unità esterna per i collegamenti elettrici può avvenire da tutti i lati (anteriore,

posteriore, inferiore, destra e sinistra). Per le unità esterne e le unità interne deve essere portata un’alimentazione separata monofase

o trifase a seconda delle specifiche di prodotto.

Alimentazione unità esterna: trifase, 4 fili, 380~415V

Sistema di alimentazione separato

Interruttore

differenziale

Interruttore

magnetotermico

Interruttore

magnetotermico

Interruttore

differenziale

Terra

Alimentazione unità interna: monofase 220~240V

IMPORTANTE: se l’interruttore differenziale è dedicato esclusivamente alla protezione contro le dispersioni

Linea segnali

La linea segnali che collega l'unità

esterna alle U.I. è a 5 Volt DC e utilizza

2 conduttori non polarizzati indicati

con A1 e B1. Per la linea segnali a

2 conduttori, usare cavi schermati

da 0,75 o 1,50 mm2; collegare la

schermatura alla Terra su tutte le unità

interne ed esterne.

Nel caso di utilizzo di unità esterne

combinate collegare:

• la linea segnali tra unità interne ed

esterne, e la linea segnali tra unità

esterne che appartengono alla

stessa

linea frigorifera, ad A1 e B1;

• la linea segnali tra unità esterne

appartenenti ad una differente linea

frigorifera ad A2 e B2.

IMPORTANTE: i collegamenti a stella delle linee segnali

non sono ammessi.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

U.I.

U.I.

Unità esterna singola

Morsettiera segnali della U.E.

Morsettiera segnali delle U.I.

Unità esterne combinate

Le linee segnali non hanno polarità per cui sono ammessi i collegamenti indicati sotto

A

B

C

D

Cavo di alimentazione principale (4 fili)

Linee segnali - Superlink (2 fili)

Cavo di alimentazione unità interne (2 fili)

Cavi del filocomando (2 fili)

Unità interna

filocomando

a Terra, sarà necessario installare un interruttore magnetotermico.

Filocomando

Le specifiche per il collegamento tra il filocomando e le unità interne (collegamento XY) sono

0,5 mm

2

x 2 fili. La lunghezza massima consentita è 600 m. Se la lunghezza supera 100 m,

fare riferimento alla tabella.

U.E.

U.E.

U.E.

U.E.

U.I.

U.I.

U.I.

U.I.

Non è consentito formare un anello con le linee segnali, pertanto il

tratto di collegamento indicato con ........

non è ammesso

U.E.

U.I.

U.I.

U.E.

Linee segnali

U.E.

U.E.

Connettori di rete

0,75 mm2

1,50 mm2

~1000 mm

SI

SI

1000~1500 mm

SI

NO

Il numero massimo di unità interne collegabili ad una linea segnali è 128 ed è possibile creare gruppi di unità esterne e/o di unità interne

collegate alla stessa unità esterna o ad unità esterne distinte, purchè connesse alla stessa linea segnali. La linea segnali può essere connessa anche

adottando il metodo indicato di seguito (connettori multipli).

U.I.

U.I.

Linee frigorifere

Lunghezza (m)

Tipologia dei cavi

100~200

0,5 mm2 x 2 fili

~300

0,75 mm2 x 2 fili

~400

1,50 mm2 x 2 fili

~600

2,0 mm2 x 2 fili
